Концевые термоусаживаемые муфты для кабеля с бумажной пропитанной изоляцией до 10 кВ IEK

Муфты кабельные концевые внутренней установки марки КВтп-10 и наружной установки марки КНтп-10 предназначены для присоединения потребителей к электросети с помощью 3-х жильных силовых кабелей с бумажной изоляцией с бронёй и без брони на напряжение до 10 кВ переменного тока частотой 50Гц. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0.

Муфты предназначены для монтажа на кабелях типа ААГ-10, ААШв-10, ААБл-10, ААПл-10, АСГ-10, АСБлШв-10, СГ-10, СШв-10, СБШв-10, СБ-10, СБГ-10, их аналогов и модификаций.

Отзывы о работе

Ассортимент




Концевые муфты наружной установки без наконечников с паяным узлом заземления

Наименование Количество жил Сечение жилы кабеля, мм2 Количество в упаковке, компл. Артикул
КНтп-10 3×35/50 б/н пайка 3 35-50 1 UZM-BIK10-NVN3-3550XP
КНтп-10 3×70/120 б/н пайка 3 70-120 1 UZM-BIK10-NVN3-70120XP
КНтп-10 3×150/240 б/н пайка 3 150-240 1 UZM-BIK10-NVN3-150240XP



Концевые муфты наружной установки без наконечников с непаяным узлом заземления

Наименование Количество жил Сечение жилы кабеля, мм2 Количество в упаковке, компл. Артикул
КНтп-10 3×35/50 б/н ППД 3 35-50 1 UZM-BIK10-NVN3-3550XZ
КНтп-10 3×70/120 б/н ППД 3 70-120 1 UZM-BIK10-NVN3-70120XZ
КНтп-10 3×150/240 б/н ППД 3 150-240 1 UZM-BIK10-NVN3-150240XZ



Концевые муфты наружной установки с болтовыми наконечниками с паяным узлом заземления

Наименование Количество жил Сечение жилы кабеля, мм2 Количество в упаковке, компл. Артикул
КНтп-10 3×35/50 с/н пайка 3 35-50 1 UZM-BIK10-NVN3-3550SP
КНтп-10 3×70/120 с/н пайка 3 70-120 1 UZM-BIK10-NVN3-70120SP
КНтп-10 3×150/240 с/н пайка 3 150-240 1 UZM-BIK10-NVN3-150240SP



Концевые муфты наружной установки с болтовыми наконечниками с непаяным узлом заземления

Наименование Количество жил Сечение жилы кабеля, мм2 Количество в упаковке, компл. Артикул
КНтп-10 3×35/50 с/н ППД 3 35-50 1 UZM-BIK10-NVN3-3550SZ
КНтп-10 3×70/120 с/н ППД 3 70-120 1 UZM-BIK10-NVN3-70120SZ
КНтп-10 3×150/240 с/н ППД 3 150-240 1 UZM-BIK10-NVN3-150240SZ



Концевые муфты внутренней установки без наконечников с паяным узлом заземления

Наименование Количество жил Сечение жилы кабеля, мм2 Количество в упаковке, компл. Артикул
КВтп-10 3×35/50 б/н пайка 3 35-50 1 UZM-BIK10-VN3-3550XP
КВтп-10 3×70/120 б/н пайка 3 70-120 1 UZM-BIK10-VN3-70120XP
КВтп-10 3×150/240 б/н пайка 3 150-240 1 UZM-BIK10-VN3-150240XP



Концевые муфты внутренней установки без наконечников с непаяным узлом заземления

Наименование Количество жил Сечение жилы кабеля, мм2 Количество в упаковке, компл. Артикул
КВтп-10 3×35/50 б/н ППД 3 16-25 1 UZM-BIK10-VN3-3550XZ
КВтп-10 3×70/120 б/н ППД 3 35-50 1 UZM-BIK10-VN3-70120XZ
КВтп-10 3×150/240 б/н ППД 3 70-120 1 UZM-BIK10-VN3-150240XZ



Концевые муфты внутренней установки с болтовыми наконечниками с паяным узлом заземления

Наименование Количество жил Сечение жилы кабеля, мм2 Количество в упаковке, компл. Артикул
КВтп-10 3×35/50 с/н пайка 3 35-50 1 UZM-BIK10-VN3-3550SP
КВтп-10 3×70/120 с/н пайка бумажная изоляция IEK 3 70-120 1 UZM-BIK10-VN3-70120SP
КВтп-10 3×150/240 с/н пайка бумажная изоляция IEK 3 150-240 1 UZM-BIK10-VN3-150240SP



Концевые муфты внутренней установки с болтовыми наконечниками с непаяным узлом заземления

Наименование Количество жил Сечение жилы кабеля, мм2 Количество в упаковке, компл. Артикул
КВтп-10 3×35/50 с/н ППД бумажная изоляция IEK 3 16-25 1 UZM-BIK10-VN3-3550SZ
КВтп-10 3×70/120 с/н ППД бумажная изоляция IEK 3 35-50 1 UZM-BIK10-VN3-70120SZ
КВтп-10 3×150/240 с/н ППД бумажная изоляция IEK 3 70-120 1 UZM-BIK10-VN3-150240SZ

Преимущества


  • Широкий ассортимент с несколькими вариантами комплектации муфт: без наконечников, с болтовыми наконечниками со срывными головками;
  • Надежная конструкция муфт с использованием специальных термоусаживаемых маслостойких трубок;
  • Абсолютная герметичность муфт благодаря использованию качественных термоусаживаемых материалов;
  • Маркировка производителя на всех комплектующих;

Технические характеристики


Материал: термоусаживаемый полимер

Свойства материала: безгологенный, химически и UV-стойкий

Температура термоусадки: 120℃

Диапазон усадки: 3:1

Наименование КНтп-10 КВтп-10
Напряжение, кВ до 10
Тип изоляции кабеля Бумажная пропитанная
Количество жил 3
Материал жилы медь/алюминий
Сечение жилы, мм2 35–240
Комплектация без наконечников/с болтовыми наконечниками
Комплект заземления пайка/пружины постоянного давления ППД
Тип установки наружная внутренняя
Срок службы/гарантии 30/6 лет

Комплектация

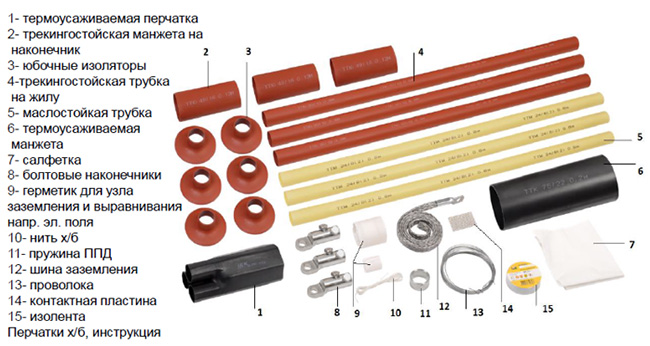

Концевая муфта наружной установки КНтп-10 с/н ППД

Концевая муфта наружной установки КНтп-10 с/н ППД

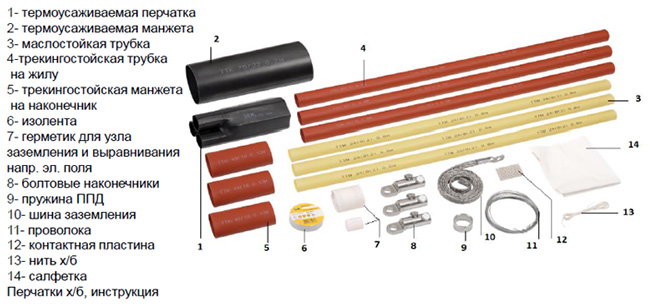

Концевая муфта внутренней установки КВтп-10 с/н ППДКонцевая муфта внутренней установки КВтп-10 с/н ППД
