Описание


Комплект крепежей для подвесного монтажа световой панели IEK

Применяются для крепления ультратонких светодиодных панелей.
Поставляются отдельно.

Ассортимент


Фото Наименование Количество в транспортной упаковке, шт. Артикул

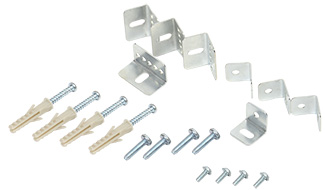

Комплект крепежей для накладного монтажа световой панели IEK
Комплект крепежных элементов № 1 (накладной монтаж) IEK 100 LDVO1D-PLN-6368

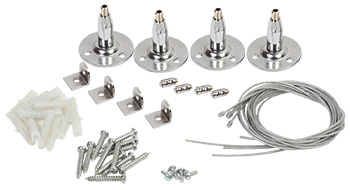

Комплект крепежей для подвесного монтажа световой панели IEK
Комплект крепежных элементов № 2 (подвесной монтаж) IEK 50 LDVO2D-PLP-6368

Комплектация


Комплектация для накладного монтажа
Комплект крепежей для накладного монтажа световой панели IEK
Наименование Количество, шт.
Кронштейн 16×16×28 мм 4
Винт М3×8 4
Кронштейн 16×16×16 мм 4
Винт самонарезающий 4×25 8
Дюбель пластмассовый 4


Комплектация для подвесного монтажа
Комплект крепежей для подвесного монтажа световой панели IEK
Наименование Количество, шт.
Цанговый фиксатор 4
Трос длиной 1 м 4
Кронштейн 16×16×16 мм 4
Винт самонарезающий 4×25 12
Винт М3×8 4
Дюбель пластмассовый 6×30 12
Винт стопорный М3 8
Фиксатор троса 4

Монтаж

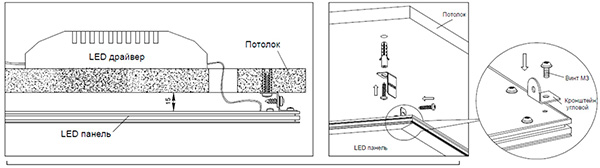

Накладной монтаж с помощью крепежных элементов № 1 ТМ IEK:

  • отвернуть на обратной стороне панели по углам 4 винта М3. Установить на панель угловые кронштейны, закрепить их винтами М3;
  • Разместить на потолке и просверлить 4 отверстия. Установить дюбели в отверстия;
  • Закрепить на потолке 4 кронштейна при помощи самонарезающих винтов;
  • Закрепить светильник при помощи винтов самонарезающих, предварительно совместив крепежные отверстия в кронштейнах, закрепленных и на светодиодной панели;
  • Драйвер монтируется отдельно в межпотолочном пространстве или нише.

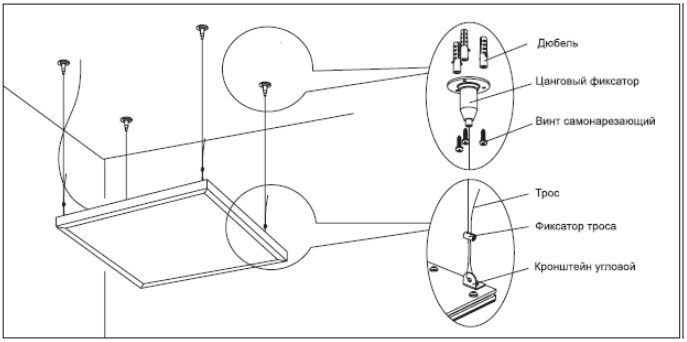

Подвесной монтаж с помощью крепежных элементов № 2 ТМ IEK:

  • Разместить на потолке и просверлить 12 отверстий для крпеления 4-х цанговых фиксаторов. Установить в отверстия дюбели;
  • Закрепить цанговые фиксаторы на потолке винтами самонарезающими;
  • Установить на обратной стороне панели 4 угловых кронштейна;
  • Пропустить стальной трос через отверстие в кронштейне и закрепить его при помощи фиксатора троса. Надежно затянуть винты а торце фиксатора;
  • Вставить трос в отверстие цангового фиксатора. Проверить надежность крепления панели.
  • После регулировки высоты подвеса панели, при необходимости, укоротить трос.
монтаж 3 ДБО 6656.jpg
