Описание


Автоматы дифференциальные селективные АД12S

Селективные дифференциальные автоматы АД12 S со встроенной защитой от сверхтоков предназначены для построения многоступенчатых (селективных) схем защиты от дифференциального тока.

АД12 S обеспечивают:

  • защиту от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;
  • защиту от возгорания изоляции токоведущих частей при возникновении тока утечки;
  • защиту от перегрузки и короткого замыкания.

В аппаратах предусмотрена индикация срабатывания от дифференциального тока.

В качестве коммутационных аппаратов в использованы автоматические выключатели ВА47-29 новой серии.

Ассортимент


Наименование Номинальный ток, А Номинальный откл. дифф. ток, мА Количество изделий в упаковке Артикул
групповой транспортной
Автоматы дифференциальные селективные АД12S Диф.автомат АД12S 2Р 20А 100мА IEK 20 100 5 40 MAD13-2-020-C-100
Диф.автомат АД12S 2Р 20А 300мА IEK 20 300 5 40 MAD13-2-020-C-300
Диф.автомат АД12S 2Р 25А 100мА IEK 25 100 5 40 MAD13-2-025-C-100
Диф.автомат АД12S 2Р 25А 300мА IEK 25 300 5 40 MAD13-2-025-C-300
Диф.автомат АД12S 2Р 32А 100мА IEK 32 100 5 40 MAD13-2-032-C-100
Диф.автомат АД12S 2Р 32А 300мА IEK 32 300 5 40 MAD13-2-032-C-300
Диф.автомат АД12S 2Р 40А 100мА IEK 40 100 5 40 MAD13-2-040-C-100
Диф.автомат АД12S 2Р 40А 300мА IEK 40 300 5 40 MAD13-2-040-C-300
Диф.автомат АД12S 2Р 50А 100мА IEK 50 100 5 40 MAD13-2-050-C-100
Диф.автомат АД12S 2Р 50А 300мА IEK 50 300 5 40 MAD13-2-050-C-300
Диф.автомат АД12S 2Р 63А 100мА IEK 63 100 5 40 MAD13-2-063-C-100
Диф.автомат АД12S 2Р 63А 300мА IEK 63 300 5 40 MAD13-2-063-C-300

Преимущества


  • Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886;
  • Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN;
  • Увеличенная прочность корпуса за счет двух дополнительных заклепок и монолитной лицевой панели;
  • Наличие индикатора положения контактов;
  • Компактная энергоэффективная конструкция: дифференциальный блок меньших габаритов экономит место в щитовом оборудовании;
  • Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает потери мощности;
  • Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом;
  • Индикатор срабатывания по дифференциальному току — кнопка «Возврат»;
  • Удобный монтаж/демонтаж без использования инструментов.

Особенности конструкции


Усовершенствованная дугогасительная система: патент № RU 139886

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Наличие индикатора положения контактов.

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Конструкция АД12S позволяет присоединять дополнительные устройства КС47, КСВ47
безвинтовым способом.

  Индикатор срабатывания по дифференциальному току — кнопка «Возврат».
Удобный монтаж/демонтаж без использования инструментов.

Технические характеристики


Технические характеристики АД12S
Соответствие стандартам ГОСТ Р 31225.2.2
ГОСТ Р 61009-1
ГОСТ
Р 51329
Номинальное напряжение частотой 50 Гц, В 230
Номинальный ток In, А 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn, мА 100, 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Максимальное время отключения /
Минимальное время неотключения, с
0,5 /
0,13
Число полюсов 2
Условия эксплуатации УХЛ4
Степень защиты выключателя IP20
Износостойкость, циклов В-О, не менее 20 000
Максимальное сечение подключаемых проводников, мм2 до 25
Масса, кг 0,26
Диапазон рабочих температур, °С —25÷+40

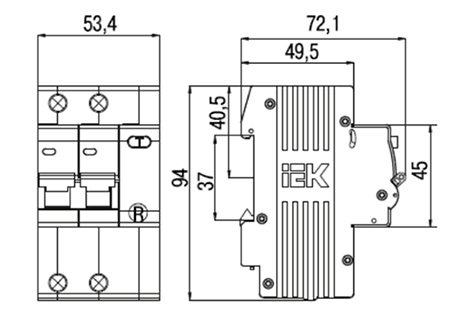

Габаритные размеры


Габаритные размеры Диф.автомат АД12S IEK
