VA-07M-800A-vk-(1).jpg546.jpgСиловые автоматические выключатели ВА07-М устанавливаются в распределительных устройствах трансформаторных подстанций, главных и вводных распределительных щитах в качестве аппаратов защиты и управления на вводных и отходящих линях. Применяются для защиты генераторов, трансформаторов, шин, кабелей на объектах промышленного и гражданского строительства.

ВА07-М используются в электрических сетях с номинальным рабочим напряжением до 690В и рассчитаны на номинальные токи от 800 до 3200А. Предельная коммутационная способность — от 42 до 80 кА при напряжении 400В.

Соответствуют требованиям ГОСТ IEC 60947-1, 50030.2.

Базовая комплектация включает:

  • Комбинированный электронный расцепитель с функциями защиты LSI и защиты от замыкания на землю;
  • Электропривод;
  • Ручной привод;
  • Катушку включения;
  • Независимый расцепитель;
  • Расцепитель минимального напряжения;
  • Счетчик циклов включения;
  • Горизонтальные выводы.

Ассортимент


Наименование Номинальный ток, А Количество полюсов Номинальная предельная наибольшая отключающая способность при U=400В АС, кА Количество в транспортной упаковке Артикул
Выкл. авт. ВА07-М комб. расц. выдвиж. 3Р 800А Icu=42кА IEK 800 3 42 1 SAB-1000-KRV-3P-800A-42
Выкл. авт. ВА07-М комб. расц. выдвиж. 3Р 1250А Icu=80кА IEK 1250 3 80 1 SAB-2000-KRV-3P-1250A-80
Выкл. авт. ВА07-М комб. расц. выдвиж. 3Р 1600А Icu=80кА IEK 1600 3 80 1 SAB-2000-KRV-3P-1600A-80
Выкл. авт. ВА07-М комб. расц. выдвиж. 3Р 2000А Icu=80кА IEK 2000 3 80 1 SAB-2000-KRV-3P-2000A-80
Выкл. авт. ВА07-М комб. расц. выдвиж. 3Р 2500А Icu=80кА IEK 2500 3 80 1 SAB-3200-KRV-3P-2500A-80
Выкл. авт. ВА07-М комб. расц. выдвиж. 3Р 3200А Icu=80кА IEK 3200 3 80 1 SAB-3200-KRV-3P-3200A-80
Выкл. авт. ВА07-М комб. расц. стац. 3Р 800А Icu=42кА IEK 800 3 42 1 SAB-1000-KRS-3P-800A-42
Выкл. авт. ВА07-М комб. расц. стац. 3Р 1250А Icu=80кА IEK 1250 3 80 1 SAB-2000-KRS-3P-1250A-80
Выкл. авт. ВА07-М комб. расц. стац. 3Р 1600А Icu=80кА IEK 1600 3 80 1 SAB-2000-KRS-3P-1600A-80
Выкл. авт. ВА07-М комб. расц. стац. 3Р 2000А Icu=80кА IEK 2000 3 80 1 SAB-2000-KRS-3P-2000A-80
Выкл. авт. ВА07-М комб. расц. стац. 3Р 2500А Icu=80кА IEK 2500 3 80 1 SAB-3200-KRS-3P-2500A-80
Выкл. авт. ВА07-М комб. расц. стац. 3Р 3200А Icu=80кА IEK 3200 3 80 1 SAB-3200-KRS-3P-3200A-80

Преимущества


  • Высокие показатели предельной отключающей способности — до 80 кА;
  • Полная комплектация;
  • Экономия пространства в силовом щите;
  • Малое значение энергии рассеивания;
  • Подробное руководство по эксплуатации;
  • Гарантия — 5 лет.

Технические характеристики


Наименование параметра ВА07-М 800А ВА07-М 1250 А ВА07-М 1600А ВА07-М 2000А ВА07-М 2500А ВА07-М 3200А
Максимальный номинальный ток
(базовый габарит) Inm, А
800 2000 3200
Номинальный ток , In, А 800 1250 1600 2000 2500 3200
Число полюсов 3
Номинальное рабочее напряжение Ue, В 400, 690
Исполнение выдвижное, стационарное
Расцепитель сверхтоков комбинированный электронный расцепитель комбинированный электронный расцепитель с многофункциональным дисплеем
Номинальная предельная наибольшая отключающая способность Icu, кА Ue=400 В 42 80 80 80 80 80
Ue=690 В 25 50 50 50 65 65
Номинальная рабочая наибольшая отключающая способность Ics, кА Ue=400 В 30 50 50 50 65 65
Ue=690 В 20 40 40 40 65 65
Номинальный кратковременно выдерживаемый ток, Icw, кА Ue=400 В 30 50 50 50 65 65
(в течение 1 с) Ue=690 В 20 40 40 40 50 50
Номинальное импульсное выдерживаемое напряжение Uimp, В 8000 12000 12000 12000 12000 12000
Номинальное напряжение изоляции, Ui, В 800 1000 1000 1000 1000 1000
Фиксированное время отключения, мс 23 ÷ 32
Механическая износостойкость, циклов В-0, не менее Без обслуживания 15000 15000 15000 15000 10000 10000
С обслуживанием 30000 30000 30000 30000 20000 20000
Электрическая износостойкость, циклов В-0, не менее Ue=400 В 6500 6500 6500 6500 3000 3000
Ue=690 В 3000 3000 3000 3000 2000 2000
Потребляемая мощность, Вт Выдвижное исполнение 110 268 440 530 600 737
Стационарное исполнение 94 122 200 262 312 307
Способ подключения горизонтальный
Масс, кг Выдвижное исполнение 38 69,6 69,6 78,6 90,5 102,8
Стационарное исполнение 22 44 44 45 54,8 56,5
Срок службы, лет, не менее 15


Настройки электронного расцепителя


Параметр

ВА07-М 800А

ВА07-М 1250 А

ВА07-М 1600А

ВА07-М 2000А

ВА07-М 2500А

ВА07-М 3200А

Ток длительной перегрузки, Ir, А

(0,4 ÷ 1)In

(0,4 ÷ 1)In

(0,4 ÷ 1)In

(0,4 ÷ 1)In

(0,4 ÷ 1)In

(0,4 ÷ 1)In

Ток мгновенного срабатывания с выдержкой, Isd, А

(3 ÷ 10)Ir

(1,3 ÷ 15)Ir

(1,3 ÷ 15)Ir

(1,3 ÷ 15)Ir

(1,3 ÷ 15)Ir

(1,3 ÷ 15)Ir

Ток мгновенного срабатывания,
Ii, А
(3 ÷ 15)In

1,3*In ÷ 50 kA

1,3*In ÷ 50 kA

1,3*In ÷ 50 kA

1,3*In ÷ 65 kA

1,3*In ÷ 65 kA

Ток однофазного замыкания на землю, Ig, А

(0,2 ÷ 0,8)In

(0,2 ÷ 0,8)In

(0,2 ÷ 0,8)In

(0,2 ÷ 0,8)In

(0,2 ÷ 0,8)In

(0,2 ÷ 0,8)In

Время выдержки при срабатывании
от перегрузки,
tr, с (при Ir=1,5In)
30 ÷ 240

15 ÷ 480

15 ÷ 480

15 ÷ 480

15 ÷ 480

15 ÷ 480

Время выдержки при срабатывании
от К.З, tsd, с
0,2; 0,4;

0,1; 0,11;
0,2; 0,21;
0,3; 0,31;
0,4; 0,41
0,1; 0,11;
0,2; 0,21;
0,3; 0,31;
0,4; 0,41
0,1; 0,11;
0,2; 0,21;
0,3; 0,31;
0,4; 0,41
0,1; 0,11;
0,2; 0,21;
0,3; 0,31;
0,4; 0,41
0,1; 0,11;
0,2; 0,21;
0,3; 0,31;
0,4; 0,41
Время выдержки при срабатывании
от К.З на землю, tg, с
0,2; 0,4;
0,6; 0,8
0,1; 0,2;
0,3; 0,4
0,1; 0,2;
0,3; 0,4
0,1; 0,2;
0,3; 0,4
0,1; 0,2;
0,3; 0,4
0,1; 0,2;
0,3; 0,4

Габаритные размеры

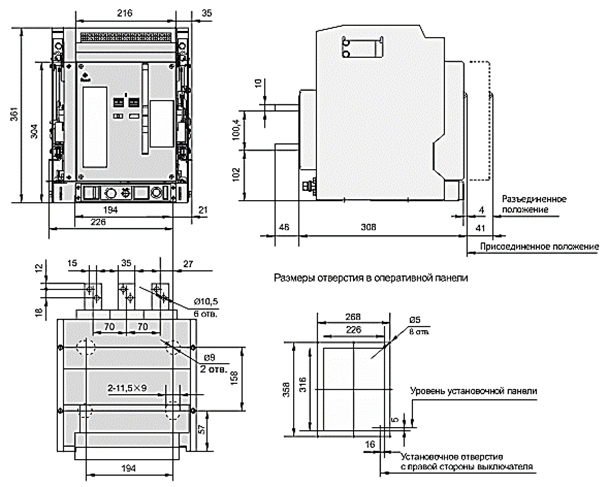

Базовый габарит 800. Выдвижное исполнение.
Базовый габарит 800. Выдвижное исполнение

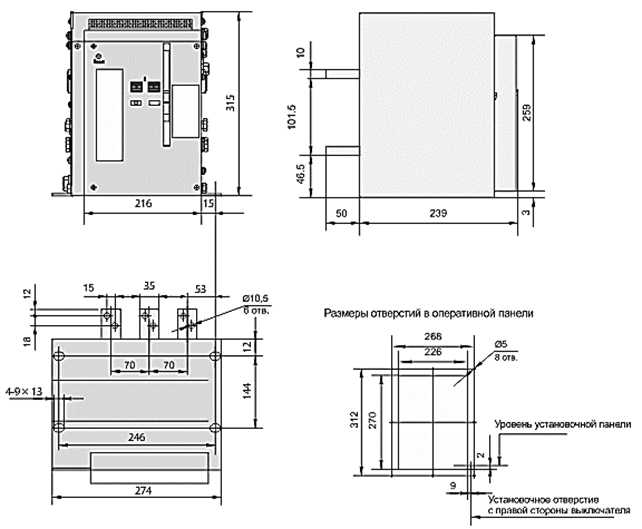

Базовый габарит 800. Стационарное исполнение.
Базовый габарит 800. Стационарное исполнение

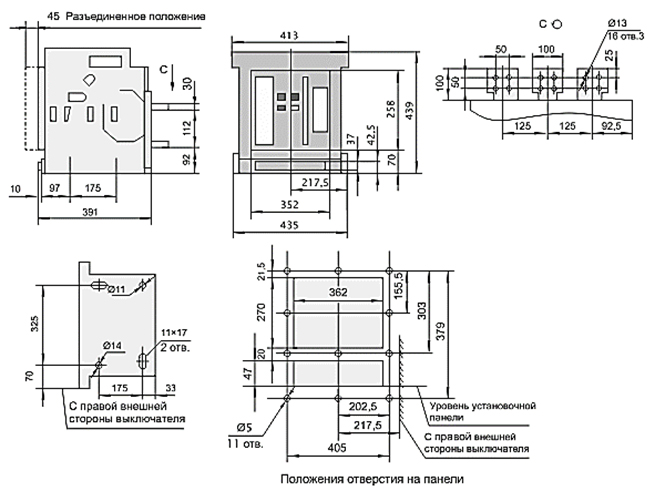

Базовый габарит 2000. Выдвижное исполнение.
Базовый габарит 2000. Выдвижное исполнение.

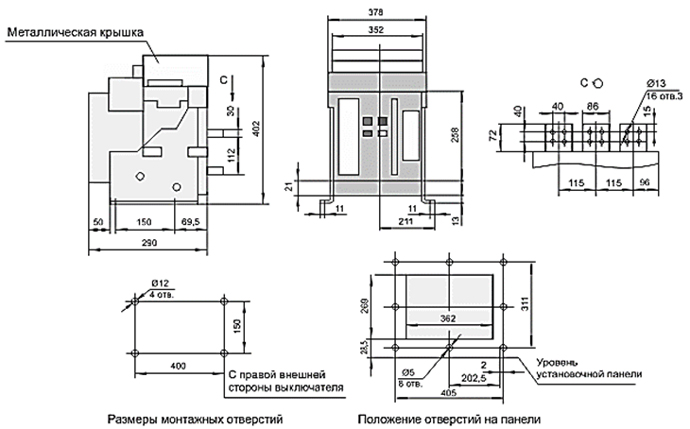

Базовый габарит 2000. Стационарное исполнение.
Базовый габарит 2000. Стационарное исполнение.

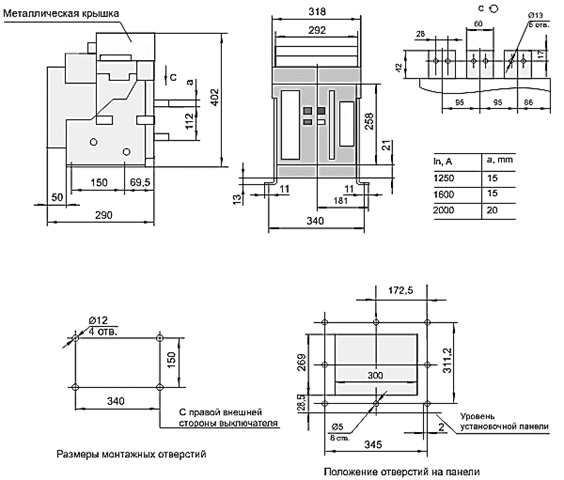

Базовый габарит 3200. Выдвижное исполнение.
Базовый габарит 3200. Выдвижное исполнение.

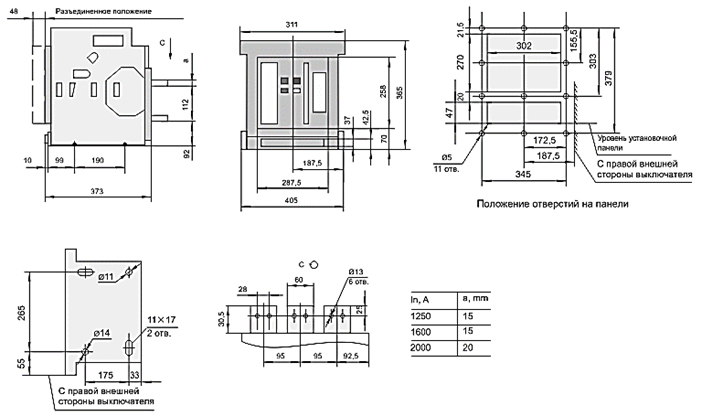

Базовый габарит 3200. Стационарное исполнение.
Базовый габарит 3200. Стационарное исполнение.

Руководство по монтажу и эксплуатации


Скачать руководство»
