Соединитель болтовой ГСП 70-120 35кВ IEK
Артикул:
Основные характеристики
| Номин поперечное сечение, мм² | 70...120 |
| Метрический размер болта - М | 16 |
| Количество винтов или болтов | 4 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Температура эксплуатации, °C | -60...+80 |
Описание
Соединители болтовые ГСП предназначены для электрического и механического соединения алюминиевых жил кабелей и проводов путем затяжки болтами.
Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения соединителей – УХЛ3 ГОСТ 15150-69.
Срок службы:
30 лет
Гарантия:
6 лет
Преимущества
- Применимы только для алюминиевых жил.
- Угловое расположение болтов для надежной фиксации жилы.
- Не требуется специальный инструмент для установки.
Технические характеристики
| Номин поперечное сечение, мм² | 70...120 |
| Метрический размер болта - М | 16 |
| Количество винтов или болтов | 4 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Температура эксплуатации, °C | -60...+80 |
| Со срывной головкой болта | Да |

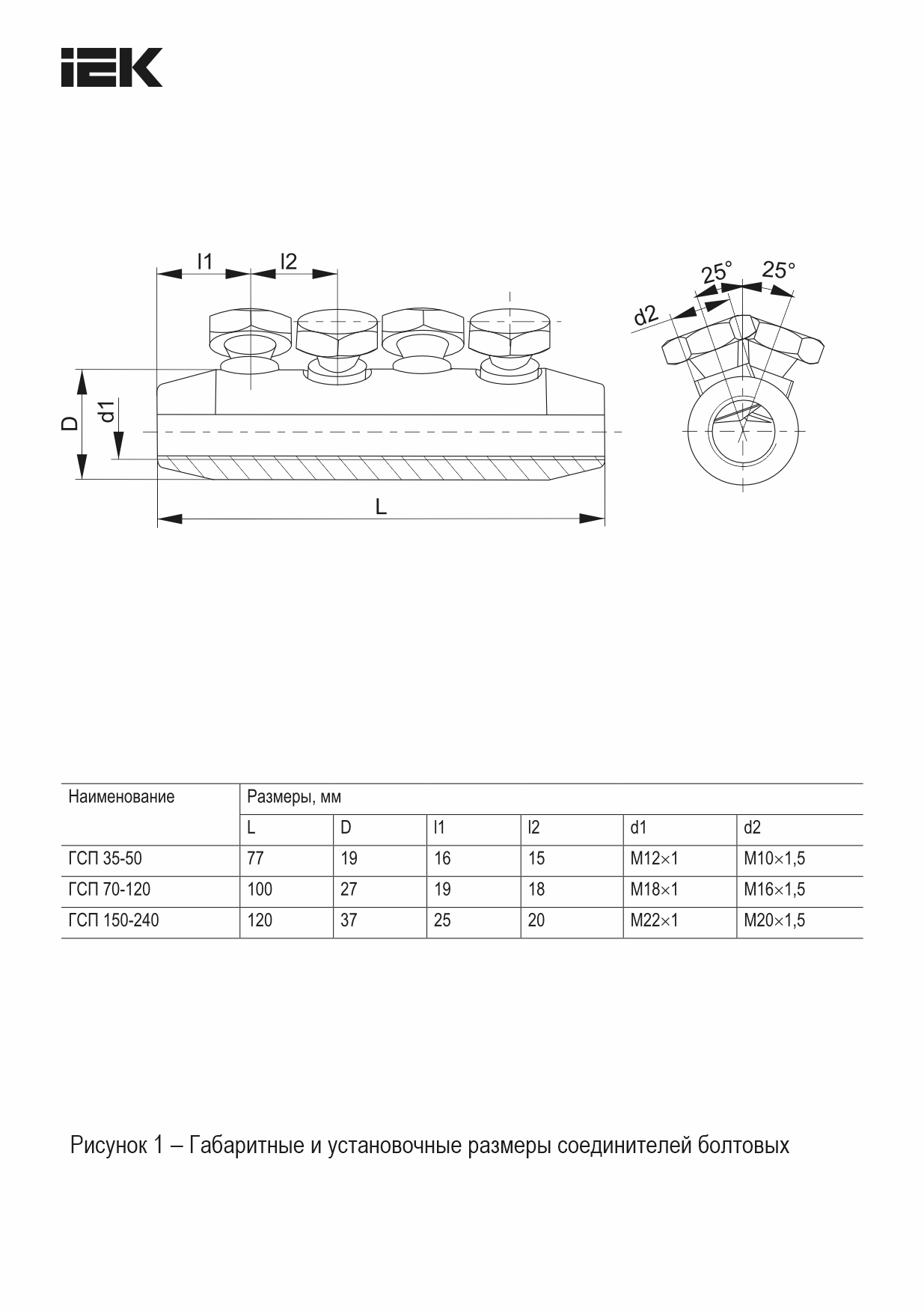

| Ширина, мм | 27.0 |
| Материал | Дюралюминиевый сплав |
| Длина, мм | 100.0 |
| Номин напряжение, кВ | 35 |
| Высота, мм | 27.0 |
| Изоляция | Нет |
| Момент срыва головки болта при монтаже, Нм | 31,5 |
| Диапазон напряжения | Свыше 30 кВ |
| Маслостойкая уплотн-центрующая полоса | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056363920 | 4606056363937 |
| Вес брутто, кг | 1.175 | 23.5 |
| Вес нетто, кг | 1.13975 | 22.795 |
| Объем, м^3 | 0.0005 | 0.02232 |
| Длина, см | 10 | 36 |
| Высота, см | 5 | 20 |
| Ширина, см | 10 | 31 |
| Способ нанесения информации | На стикер | На стикер |
