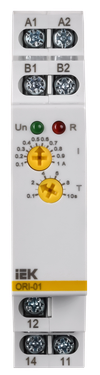

Реле контроля тока ORI 0,1-1А 24-240В AC/24В DC IEK

Артикул:
Основные характеристики
Диапазон измеряемого тока, А | 0,1...1 |
Тип напряжения управления | Перемен./постоян. (AC/DC) |
Номин напряжение питания цепи управ Us AC 50 Гц, В | 24...240 |
Номин напряж питания цепи управ Us пост тока DC, В | 24 |
Количество групп переключающих контактов | 1 |
Описание
Предназначено для контроля параметров электрического тока в сети и передачи команды исполнительным элементам.
Срок службы:
5 лет
Гарантия:
1 год
Преимущества
- Обеспечение защиты оборудования от перегрузок, а также сигнализации о необходимости его проверки.
- Широкий диапазон контролируемых значений тока от 0,1 до 1А.
- Простая удобная индикация режимов работы.
- Элементная база от ведущих мировых производителей.
- Крепление на стандартную 35мм DIN-рейку.
- Корпус из не поддерживающих горение материалов.

Технические характеристики
Диапазон измеряемого тока, А | 0,1...1 |
Тип напряжения управления | Перемен./постоян. (AC/DC) |
Номин напряжение питания цепи управ Us AC 50 Гц, В | 24...240 |
Номин напряж питания цепи управ Us пост тока DC, В | 24 |
Количество групп переключающих контактов | 1 |
Количество переключающих контактов | 0 |
Номин ток контактных групп при АС-1, А | 10 |
Гистерезис, процентов | 5 |
Температура эксплуатации, °C | -20...55 |
Степень защиты IP клеммы | IP20 |
Макс задержка на включение, с | 10 |
Степень защиты IP лицевая панель | IP40 |
Номин напряжение контактной группы, В | 250В АС /24 DC |
Ширина, мм | 18 |
Контроль макс трехфазного тока | Нет |
Рабочее положение | Любое |
Индикатор срабатывания реле | Красный светодиод (R) |
Диапазон частоты питающего напряжения, Гц | 50/60 ± 0,2 |
Кол-во нормально замкнутых - НЗ контактов | 0 |
Предельные значения допусков, процентов | 5 |
Электр износостойкость, циклов | 10^6 |
Мин задержка на включение, с | 0.1 |
Индикатор наличия напряжения | Зелёный светодиод (Un) |
Функция гистерезиса однофазного напряж | Да |
Степень загрязнения | 2 |
Контроль макс постоян тока | Нет |
Потребляемая мощность | AC 0,09...3 ВА / DC 0,05...1,5 Вт |
Мин задержка на отключение, с | - |
Макс задержка на отключение, с | - |
Контроль мин постоян тока | Нет |
Кол-во норм разомкнутых - НО контактов | 0 |
Контроль мин однофазного тока | Да |
Тип монтажа | DIN-рейка (стандарт) 35 мм |
Глубина, мм | 64 |
Функция гистерезиса трехфазного напряж | Нет |
Диапазон отклонения напряж питания, процентов | -15...10 |
Высота, мм | 90 |
Макс сечение многожил кабеля с наконечниками, мм² | 1х2,5 |
Контроль мин трехфазного тока | Нет |
Вес, кг | 0,062 |
Ремонтопригодность | Нет |
Контроль макс однофазного тока | Да |
Макс сечение одножильного кабеля, мм² | 1х2,5 |
Напряжение питания, В | 24...240 В AC / 24 В |
Погрешность настройки, процентов | ± 5 |
Мех износостойкость, циклов | 10^7 |
Категория перенапряжения | 3 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (PNG, 1.60 MB)
Дополнительное фото продукта (PNG, 3.68 MB)
Дополнительное фото продукта (PNG, 1.17 MB)
Дополнительное фото продукта (PNG, 3.80 MB)
Дополнительное фото продукта (PNG, 1.11 MB)
Дополнительное фото продукта (PNG, 1.33 MB)
Схема Подключения (JPG, 64.76 KB)
Схема Подключения (JPG, 2.02 MB)
Габаритный Чертеж (JPG, 2.00 MB)
Габаритный Чертеж (JPG, 89.19 KB)
Схема Подключения (JPG, 87.74 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 200 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС | КОРОБКА/БОКС |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056489712 | 4606056489729 | 4606056489736 |
Вес брутто, кг | 0.092 | 0.92 | 18.4 |
Вес нетто, кг | 0.083 | 0.83 | 16.6 |
Объем, м^3 | 0.000225 | 0.001997 | 0.045084 |
Длина, см | 9.3 | 24.9 | 51 |
Высота, см | 7.2 | 8.1 | 34 |
Ширина, см | 2.3 | 9.9 | 26 |
Способ нанесения информации | На стикер | На стикер | На стикер |
