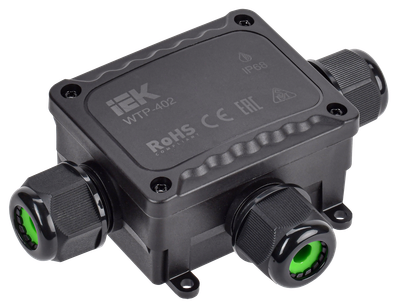

Коробка распределительная герметичная WTP-402 3 ввода IP68 IEK
- Видео
Основные характеристики
| Взрывобезопасное исполнение | Нет |
| Для взрывоопасной зоны по газу - Ex | Нет |
| Для взрывоопасной зоны по пыли - Ex | Нет |
| Степень защиты - IP | IP68 |
| Класс защиты от поражения электрическим током | II |
Описание
Коробка распределительная герметичная WTP-402 IP68 для открытой установки предназначена для защиты мест коммутации зажимами разных типов, разветвления проводов и кабелей при наружной и внутренней прокладке электропроводки. Имеет 3 кабельных ввода для типа М25.
Срок службы:
5 лет
Гарантия:
2 года
Преимущества
- Стандарт защиты IP68 обеспечивает абсолютную герметичность от попадания мелких частиц внутрь корпуса и проникновения влаги.
- Эксплуатация под водой и под землей на глубине до 1 метра.
- Использование при температуре от -40 до +105 °C без потери качества соединения.
- Многократное использование.
- Обеспечение стабильной и надежной работы электрических цепей.
Технические характеристики
| Взрывобезопасное исполнение | Нет |
| Для взрывоопасной зоны по газу - Ex | Нет |
| Для взрывоопасной зоны по пыли - Ex | Нет |
| Степень защиты - IP | IP68 |
| Класс защиты от поражения электрическим током | II |
| Количество вводов | 3 |
| Номинальный ток, А | 41 |
| С крышкой | Да |
| С прозрачной крышкой | Нет |
| Крепление крышки | Винтовое крепление |
| Номин напряжение, В | 450 |
| Номин напряжение изоляции Ui, В | 450 |
| Номин импульсное выдерживаемое напряжение, кВ | 3 |
| Частота | 50/60 Гц |
| Цвет | Черный |
| Тип монтажа | Поверхностн. монтажа (открыт. установка) |
| Длина, мм | 137.0 |
| Ширина, мм | 95.0 |
| Высота, мм | 95.0 |
| Глубина, мм | 43.0 |
| Материал | Пластик |
| Защитное покрытие поверхности | Необработанная |
| Кол-во соединительных зажимов или клемм | 3 |
| Герметизирующая или уплотняемая - -ий | Да |
| Макс поперечное сечение проводника, мм² | 6.0 |
| Тип ввода | Уплотнительная гайка |
| Возможно расширение | Нет |
| Рабочая температура, °C | -40...105 |
| Диапазон рабочих температур, °C | -40...105 |
| Монтажная температура, °C | -5...60 |
| Сопротивление изоляции при DC 500В, МОм | ≥ 5 |
| Свободный от галогенов | Да |
Документация
Сертификаты
Сертификат 004 (PDF, 374.79 KB)
Декларация 037 (PDF, 915.36 KB)
Декларация 004 (PDF, 1.92 MB)
Отрицательное решение (PDF, 228.69 KB)
Отрицательное решение (PDF, 173.80 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Паспорта и РЭ
Дополнительные изображения
Комплектация
Кабельный ввод М25 – 3 шт.
Уплотнительное кольцо для провода диаметром от 5 мм до 9 мм – 3 шт.
Уплотнительное кольцо для провода диаметром от 9 мм до 12 мм – 3 шт.
Уплотнительное кольцо для провода диаметром от 10 мм до 14 мм – 3 шт.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 97 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084426243 | 4610084543612 |
| Вес брутто, кг | 0.178 | 17.297 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.000753 | 0.073041 |
| Длина, см | 10.2 | 54.4 |
| Высота, см | 14.5 | 30.8 |
| Ширина, см | 5.1 | 43.6 |
| Способ нанесения информации | На коробку | На стикер |
