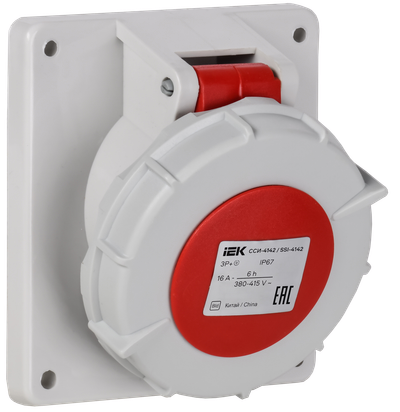

Розетка встраиваемая ССИ-4142 16А-6ч/380В 3P+PE IP67 IEK
Основные характеристики
| IEC ток, А | 16 |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Количество полюсов | 4 |
| Степень защиты - IP | IP67 |
| Цветовая кодировка | Красный |
Описание
Силовые разъемы со степень защиты IP67 применяются при эксплуатации внутри помещений, где есть риск воздействия влаги и пыли, и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Предназначены для подключения строительного электрооборудования и электроинструмента, электроснабжения временных сооружений и бытовок, станков и другого промышленного оборудования, для электроснабжения спортивных сооружений и объектов культурно массовых мероприятий, гостиницах турбазах и т.д.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Байонетное кольцо можно зафиксировать при открытой крышке разъема.
- Эластичные силиконовые уплотнения обеспечивают надежную герметизацию даже при пониженных температурах.
- Степень защиты IP67.
- Сертификация ROHS.
Технические характеристики
| IEC ток, А | 16 |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Количество полюсов | 4 |
| Степень защиты - IP | IP67 |
| Цветовая кодировка | Красный |
| Профиль - угол вилки | Наклон./скошен./углов. |
| Ориентация заземл контакта-по циферблату часов, ч | 6 |
| Материал | Пластик |
| Диапазон раб напряжений, В | 380...415 |
| Наличие блокировки | Без блокировки |
| Температура эксплуатации, °C | -25...40 |
| Расстояние до отверстия по горизонтали, мм | 77 |
| Число контактов | 3P+PE (трехфазн. 4-проводника) |
| Размер фланца по вертикали, мм | 100.0 |
| Расстояние до отверстия по вертикали, мм | 85 |
| Номин электр прочность изоляции, В | 690 |
| Размер фланца по горизонтали, мм | 92.0 |
| Фиксирующее устройство | Крышка с байонетным кольцом |
| Номин частота, Гц | 50/60 |
| Макс поперечное сечение проводника, мм² | 4 |
| Исполнение для вооруженных сил | Нет |
| Тип подключения | Клемма винтовая |
Документация
Сертификаты
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат ТР ТС (PDF, 1.05 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат ТР ТС (PDF, 1.95 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 80 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084738179 | 4610084738186 | 4630293229671 |
| Вес брутто, кг | 0.255 | 2.551 | 20.405 |
| Вес нетто, кг | 0.204 | 2.04 | 16.32 |
| Объем, м^3 | 0.001153 | 0.01153 | 0.09224 |
| Длина, см | 11.4 | 44.9 | 46.9 |
| Высота, см | 9.5 | 11.3 | 48.1 |
| Ширина, см | 10.4 | 19.5 | 40.9 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
