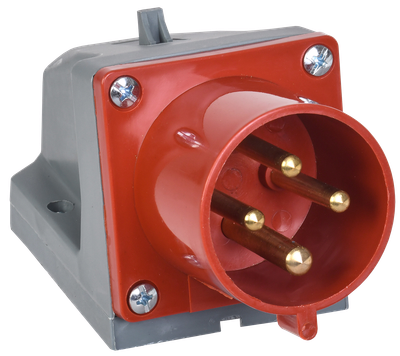

Вилка стационарная ССИ-524 3Р+РЕ 32А 380-415В IP44 IEK
Основные характеристики
| IEC ток, А | 32 |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Количество полюсов | 4 |
| Степень защиты - IP | IP44 |
| Ввод кабеля | Уплотнительная гайка |
Описание
Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т.д.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Корпуса и изолирующие детали, несущие токоведущие части силовых разъемов выполнены из термостойких и самозатухающих материалов.
- Крышки обеспечивают защиту от попадания внутрь разъема пыли, влаги и надежно закреплены.
- Пружины защищены от коррозии.
- Винты, применяемые для механических и электротехнических соединений, защищены от самоотвинчивания.
- Возможность эксплуатировать во влажной среде (IP44, IP54).
- Наличие специального сальника для кабеля различного сечения.
Особенности конструкции
Технические характеристики
| IEC ток, А | 32 |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Количество полюсов | 4 |
| Степень защиты - IP | IP44 |
| Ввод кабеля | Уплотнительная гайка |
| Цветовая кодировка | Красный |
| Напряжение, В | 380 |
| Температура эксплуатации, °C | -25...40 |
| Тип подключения | Клемма винтовая |
| Макс поперечное сечение проводника, мм² | 6,0 |
| Наличие блокировки | IEK_V0000070 |
| Фиксирующее устройство | IEK_V0000068 |
| Фазовый инвертер | Нет |
| Число контактов | IEK_V0000072 |
| Диапазон раб напряжений, В | 380...415 |
| Номин напряжение, В | 380 |
| Материал корпуса | Пластик |
| Профиль - угол вилки | Наклон./скошен./углов. |
| Исполнение для вооруженных сил | Нет |
| Ориентация заземл контакта-по циферблату часов, ч | 6 |
| Номин электр прочность изоляции, В | 500 |
| Материал | Пластик |
| Конструктивное исполнение | Вилка наружного монтажа |
| Номин частота, Гц | 50/60 |
Документация
Сертификаты
Декларация ТР ЕАЭС (PDF, 1.05 MB)
Декларация ТР ТС (PDF, 554.17 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Сертификат ТР ЕАЭС (PDF, 417.20 KB)
Декларация ТР ЕАЭС (PDF, 1.04 MB)
Декларация ТР ЕАЭС (PDF, 1.39 MB)
Декларация ТР ТС (PDF, 2.65 MB)
Сертификат ТР ТС (PDF, 388.85 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ЕАЭС (PDF, 496.57 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056099683 | 4606056099690 | 4606056099706 |
| Вес брутто, кг | 0.233 | 2.333 | 14 |
| Вес нетто, кг | 0.233 | 2.75 | 16.5 |
| Объем, м^3 | 0.000868 | 0.00868 | 0.05208 |
| Длина, см | 14.2 | 30.5 | 32 |
| Высота, см | 5.7 | 13 | 37 |
| Ширина, см | 7.9 | 14.5 | 44 |
| Способ нанесения информации | На стикер | На коробку | На стикер |
