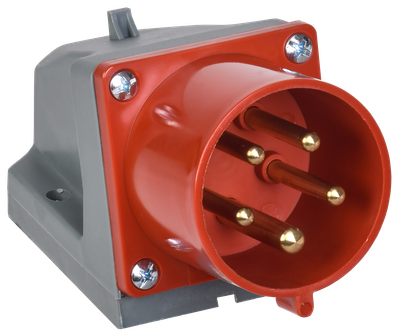

Вилка стационарная ССИ-525 3Р+РЕ+N 32А 380-415В IP44 IEK
Основные характеристики
| IEC ток, А | 32 |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Количество полюсов | 5 |
| Степень защиты - IP | IP44 |
| Цветовая кодировка | Красный |
Описание
Силовые штепсельные разъемы незаменимы при эксплуатации внутри помещений и на открытом воздухе совместно с мобильным электрооборудованием с кабельной системой питания и стационарным электрооборудованием однофазного и трехфазного исполнения. Подходят для подключения строительного электрооборудования и электроинструмента, станков и другого промышленного оборудования, для электроснабжения бытовок и киосков, для использования в гостиницах, домах отдыха, турбазах и т.д.
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Донный ввод для скрытой проводки.
- Корпус и несущие токоведущие части выполнены из термостойких и самозатухающих материалов.
- Винты, применяемые для механических и электротехнических соединений, защищены от самоотвинчивания.
Особенности конструкции
Технические характеристики
| IEC ток, А | 32 |
| Напряжение согл EN 60309-2 | 400 В 50-60 ГЦ , красный |
| Количество полюсов | 5 |
| Степень защиты - IP | IP44 |
| Цветовая кодировка | Красный |
| Число контактов | 3P+N+PE (трехфазн. 5-проводников) |
| Профиль - угол вилки | Наклон./скошен./углов. |
| Конструктивное исполнение | Вилка наружного монтажа |
| Фиксирующее устройство | Выступ |
| Тип подключения | Клемма винтовая |
| Материал корпуса | Пластик |
| Ввод кабеля | Уплотнительная гайка |
| Материал | Пластик |
| Наличие блокировки | Без блокировки |
| Фазовый инвертер | Нет |
| Номин напряжение, В | 380 |
| Номин электр прочность изоляции, В | 500 |
| Макс поперечное сечение проводника, мм² | 6,0 |
| Диапазон раб напряжений, В | 380...415 |
| Напряжение, В | 380 |
| Номин частота, Гц | 50/60 |
| Ориентация заземл контакта-по циферблату часов, ч | 6 |
| Исполнение для вооруженных сил | Нет |
| Температура эксплуатации, °C | -25...40 |
Документация
Сертификаты
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 037 (PDF, 680.73 KB)
Декларация 037 (PDF, 1.05 MB)
Сертификат 004 (PDF, 1.20 MB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Декларация 037 (PDF, 1.06 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 60 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056099713 | 4606056099720 | 4606056099737 |
| Вес брутто, кг | 0.258 | 2.58 | 15.48 |
| Вес нетто, кг | 0.258 | 2.75 | 16.5 |
| Объем, м^3 | 0.000868 | 0.00868 | 0.05208 |
| Длина, см | 14.3 | 30.5 | 32 |
| Высота, см | 6.3 | 13 | 37 |
| Ширина, см | 7.9 | 14.5 | 44 |
| Способ нанесения информации | На стикер | На коробку | На стикер |
