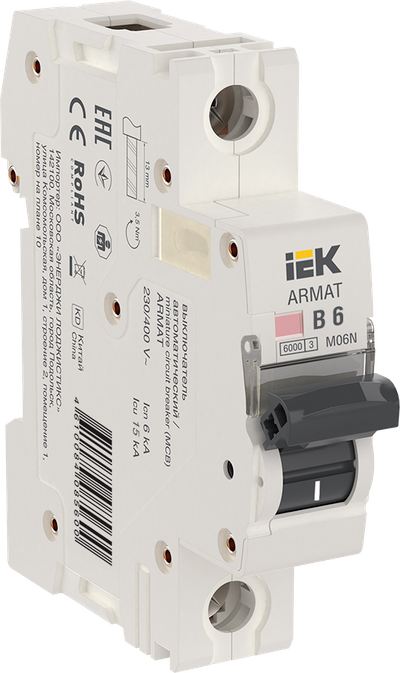

ARMAT Автоматический выключатель M06N 1P B 6А IEK
- Видео
Основные характеристики
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Технические характеристики
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 3.0 |
| Режим работы | Продолжительный-S1 |
| Мех износостойкость, циклов | 20000 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
| Тип монтажной рейки | IEK_V0000022 |
| Возможна дополнит комплектация | Да |
| Степень защиты - IP | IP20 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
| Ремонтопригодность | Нет |
| Количество силовых полюсов | EV000599 |
| Количество защищенных полюсов | 1 |
| Наличие электронного расцепителя | Нет |
| Наличие дифференциального расцепителя | Нет |
| Общ количество полюсов | 1 |
| Наличие теплового расцепителя | Да |
| Класс токоограничения | 3 |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Тип подключения | Винтовое соединение |
| Класс защиты от поражения электрическим током | 0 |
| Сфера применения | IEK_V0000012 |
| Номин напряжение изоляции Ui, В | 500 |
| Ширина по количеству модульных расстояний | 1 |
| Наличие электромагнитного расцепителя | Да |
| Наличие взрывозащиты | IEK_V0000020 |
| Отключение нейтрали | Нет |
| Рабочая температура окружающей среды, °C | -40...70 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Макс сечение входящего кабеля, мм² | 25 |
| Отключающая способность по IEC 60947-2, кА | 15 |
| Тип монтажа | EV004369 |
| Отключающая способность по EN 60898, кА | 6 |
| Вес одного полюса, кг | 0,116 |
| Частота, Гц | 50 |
| Электр износостойкость, циклов | 10000 |
| Частота, Гц | 50 |
| Номинальный ток, А | 6 |
| Номин ток, А | 6.0 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 751.97 KB)
Дополнительное фото продукта (JPG, 1.05 MB)
Дополнительное фото продукта (JPG, 607.89 KB)
Дополнительное фото продукта (JPG, 1.13 MB)
Дополнительное фото продукта (JPG, 851.90 KB)
Дополнительное фото продукта (JPG, 614.69 KB)
Дополнительное фото продукта (JPG, 1.20 MB)
Дополнительное фото продукта (JPG, 1.56 MB)
Дополнительное фото продукта (JPG, 1.04 MB)
Габаритный Чертеж (JPG, 2.09 MB)
Листовка (PDF, 8.00 MB)
Монтаж изделия (JPG, 2.24 MB)
Схема Подключения (JPG, 2.03 MB)
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084085600 | 4610084085617 | 4610084085624 |
| Вес брутто, кг | 0.137 | 1.499 | 16.44 |
| Вес нетто, кг | 0.116 | 1.392 | 13.92 |
| Объем, м^3 | 0.000166 | 0.002496 | 0.01992 |
| Длина, см | 8.3 | 22.8 | 48.6 |
| Высота, см | 7.6 | 9.1 | 20.6 |
| Ширина, см | 1.8 | 9.8 | 24.9 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
