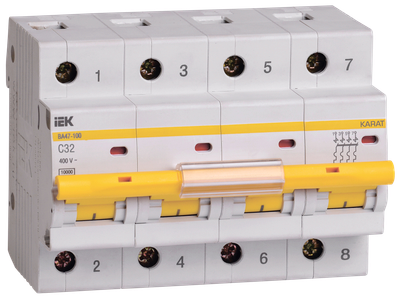

KARAT Автоматический выключатель ВА47-100 4P C 32А 10кА IEK

KARAT Автоматический выключатель ВА47-100 4P C 32А 10кА IEK
Артикул:

Основные характеристики

Номин ток, А32.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 4P C 32А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А32.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт24.0
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Климатическое исполнениеУХЛ4
Количество защищенных полюсов4
Общ количество полюсов4
Макс сечение входящего кабеля, мм²35
Наличие теплового расцепителяДа
Монтажная глубина - ниши, мм74,3
Тип подключенияВинтовое соединение
Ширина по количеству модульных расстояний6
Наличие взрывозащитыIEK_V0000020
Наличие дифференциального расцепителяНет
Частота, Гц50
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Сфера примененияIEK_V0000013
Возможна дополнит комплектацияДа
Тип монтажаEV004369
Наличие электронного расцепителяНет
Количество силовых полюсовEV000070
Класс токоограничения3
Тип монтажной рейкиIEK_V0000022
Степень защиты - IPIP20
Способ задания уставки мгновенного расцепителяIEK_V0000018
Отключающая способность по EN 60898, кА10
Способ задания уставки расцепителяIEK_V0000017
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Наличие электромагнитного расцепителяДа
Номинальный ток, А32
Частота, Гц50

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1330
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ДВУХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605602573646060560257434606056025750
Вес брутто, кг0.72.121
Вес нетто, кг0.581.7417.4
Объем, м^30.0011520.0027950.03456
Длина, см8.534.520
Высота, см8.3936
Ширина, см11948
Способ нанесения информацииНа коробкуНа коробкуНа стикер
