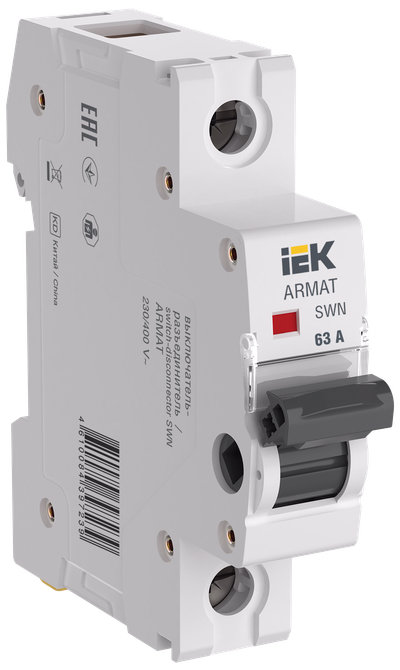

ARMAT Выключатель-разъединитель SWN 1P 63А IEK
- Видео
Артикул:
Основные характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 63 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 1 |
| Номин раб напряжение, В | 230 |
Описание
Предназначены для быстрого включения или отключения электроцепей, находящихся под нагрузкой. Выключатели нагрузки имеют усиленные контакты, которые служат намного дольше контактов автоматических выключателей. Двойной разрыв контакта гарантирует полное обесточивание отключаемой линии.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая электрическая и механическая износостойкость.
- Специальная площадка для маркировки с защитой от пыли.
Особенности конструкции
Технические характеристики
| Тип включения или отключения | Выключатель-разъединитель нагрузки |
| Номин ток, А | 63 |
| Количество переключающих контактов | 0 |
| Количество полюсов | 1 |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Присоединительная способность контактных зажимов, мм² | 1...35 |
| Угол возможного отклонения в рабочем положении, ° | 90 |
| Номин кратковрем выдерж в течении 1 с ток Icw, А | 1500 |
| Цвет | Прочее |
| Электр износостойкость, циклов | 3000 |
| Рабочее положение | Вертикальное |
| Диапазон рабочих температур, °C | -40...50 |
| Количество переключающих контактов | 0 |
| Момент затяжки винтов контактных зажимов, нм | 3.5 |
| Относительная влажность воздуха | 90% |
| Ширина по количеству модульных расстояний | 1 |
| Силовое разъединение - согл DIN VDE 0113 | Нет |
| Мех износостойкость, циклов | 10000 |
| Вкл и откл способность, I на Ie | 3 |
| Степень защиты - IP | IP20 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Тип лампы | Не применимо |
| Макс поперечное сечение проводника, мм² | 35 |
| Номин отключающая способность, кА | - |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | НЕ УКАЗАН | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084397239 | 4610084397246 | 4610084397253 |
| Вес брутто, кг | 0.086 | 0.92 | 10.32 |
| Вес нетто, кг | 0.081 | 0.972 | 9.72 |
| Объем, м^3 | 0.000197 | 0.001604 | 0.02364 |
| Длина, см | 8.3 | 22.5 | 48.2 |
| Высота, см | 7.6 | 8.1 | 20 |
| Ширина, см | 1.8 | 8.8 | 24.5 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
