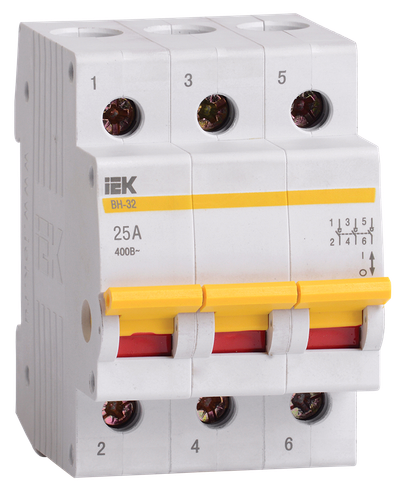

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 3P 25А IEK

KARAT Выключатель нагрузки (мини-рубильник) ВН-32 3P 25А IEK
Артикул:

Основные характеристики

Тип включения или отключенияВыключатель-разъединитель нагрузки
Номин ток, А25
Количество переключающих контактов0
Количество полюсов3
Номин раб напряжение, В400
Посмотреть все характеристики

Описание

Служат для включения, проведения и отключения номинального тока в нормальных условиях эксплуатации, проведения тока в аварийных режимах, например, при коротком замыкании, а также для выполнения функций разъединения.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все характеристики

Преимущества

  • Усовершенствованная более широкая рукоятка включения выключателя с увеличенной площадью контакта.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Быстрый монтаж с помощью защелки с двойным фиксированным положением.
KARAT Выключатель нагрузки (мини-рубильник) ВН-32 3P 25А IEK

Особенности конструкции

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Увеличенная прочность корпуса в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Не имеет собственного потребления электроэнергии и является устройством ручного управления.

Не имеет собственного потребления электроэнергии и является устройством ручного управления.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.

Полное соответствие стандарту: положение рукоятки вкл/выкл соответствует состоянию контактов.

Полное соответствие стандарту: положение рукоятки вкл/выкл соответствует состоянию контактов.

Технические характеристики

Тип включения или отключенияВыключатель-разъединитель нагрузки
Номин ток, А25
Количество переключающих контактов0
Количество полюсов3
Номин раб напряжение, В400
Тип напряжения Переменный (AC)
Кол-во норм разомкнутых - НО контактов3
Кол-во нормально замкнутых - НЗ контактов0
Степень защиты - IPIP20
Частота сети, Гц50
Номин импульсное выдерживаемое напряжение, кВ6
Вкл и откл способность, I на Ie3
Мех износостойкость, циклов30000
Электр износостойкость, циклов20000
Макс поперечное сечение проводника, мм²35
Диапазон рабочих температур, °C-40...50
Относительная влажность воздуха50% при 40°С
Рабочее положениеВертикальное
Угол возможного отклонения в рабочем положении, °90
Категория примененияAC-22 А
Группа механического исполненияM1
Присоединительная способность контактных зажимов, мм²4...35
Количество переключающих контактов0
Номин отключающая способность, кА-
Силовое разъединение - согл DIN VDE 0113Нет
С сигнальной лампой - индикаторомНет
ЦветСерый
Тип лампыНе применимо
Ширина по количеству модульных расстояний3

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1480
Единицы измеренияштштшт
Тип упаковкиБЕЗ УПАКОВКИГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиНЕ УКАЗАНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605602737246060560273894606056027396
Вес брутто, кг0.2381.0619.04
Вес нетто, кг0.240.9619.2
Объем, м^30.0002530.001320.02024
Длина, см7.421.724.2
Высота, см87.824.2
Ширина, см5.47.834.5
Способ нанесения информацииНа изделиеНа коробкуНа стикер
