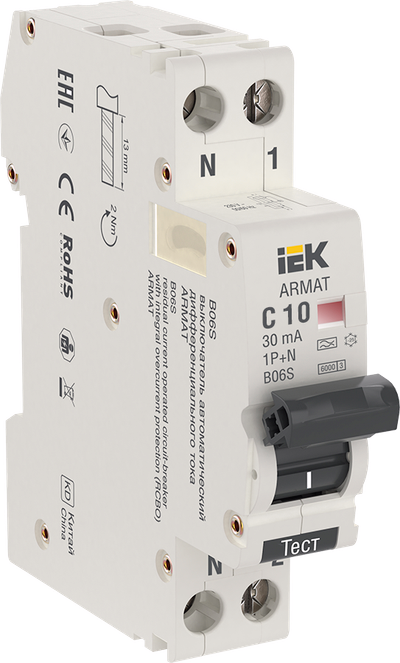

ARMAT Автоматический выключатель дифференциального тока B06S 1P+NP C10 30мА тип A (18мм) IEK
- Видео
Основные характеристики
| Номин ток, А | 10 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели дифференциального тока (АВДТ) ARMAT серии B06S могут осуществляют функции защиты от токов перегрузки и короткого замыкания и защиты человека от токов замыкания на землю. Модельный ряд включает в себя устройства с номинальными токами от 6 до 32 А, характеристиками срабатывания по сверхтоку B и C, типами защит AC и A с номинальным дифференциальным током отключения 30 мА. Номинальная отключающая способность АВДТ ARMAT серии B06S составляет 6 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Защита от перегрузки, короткого замыкания и замыкания на землю в одном корпусе.
- Компактное исполнение 18мм полюс + нейтраль.
- Возможность подключения нагрузки и сети сверху и снизу.
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Интегральная помехозащищенная схема дифференциальной защиты для исключения ложных срабатываний.
- Номинальная отключающая способность 6 кА.
Особенности конструкции
Технические характеристики
| Номин ток, А | 10 |
| Количество полюсов | 1+N |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Класс защиты по ГОСТ IEC 61140 | 0 |
| Частота | 50/60 Гц |
| Ширина по количеству модульных расстояний | 1 |
| Электрическая износостойкость, В-О | 10000 |
| Монтажная глубина - ниши, мм | 76,2 |
| Наличие дифференциального расцепителя | Да |
| Температура эксплуатации, °C | -25...45 |
| Защита от перенапряжения | Нет |
| Степень защиты - IP | IP20 |
| Номинальная диф наибольшая вкл и откл способность, А | 6000 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Номин неоткл дифференциальный ток, мА | 15 |
| Тип монтажа | на DIN-рейку |
| Количество защищенных полюсов | 1 |
| Общ количество полюсов | 2 |
| Тип подключения | Винтовое соединение |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Рабочий режим | Продолжительный |
| Механическая износостойкость, циклов В-О | 20000 |
| Отключение нейтрали | Да |
| Тип расцепителя | Тепловой, электромагнитный |
| Момент затяжки винтов контактных зажимов, нм | 1 |
| Макс сечение входящего кабеля, мм² | 10 |
| Наличие теплового расцепителя | Да |
| Класс токоограничения | 3 |
| Наличие электронного расцепителя | Нет |
| Отключающая способность по IEC 61009-1, А | 6000 |
| Наличие электромагнитного расцепителя | Да |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (JPG, 477.27 KB)
Дополнительное фото продукта (JPG, 718.65 KB)
Дополнительное фото продукта (JPG, 293.02 KB)
Дополнительное фото продукта (JPG, 593.46 KB)
Дополнительное фото продукта (JPG, 650.12 KB)
Дополнительное фото продукта (JPG, 400.13 KB)
Дополнительное фото продукта (JPG, 831.29 KB)
Дополнительное фото продукта (JPG, 2.46 MB)
Дополнительное фото продукта (JPG, 864.19 KB)
Дополнительное фото продукта (JPG, 1.07 MB)
Габаритный Чертеж (JPG, 2.04 MB)
Листовка (PDF, 1.63 MB)
Схема Подключения (JPG, 2.03 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084120844 | 4610084186000 | 4610084139563 |
| Вес брутто, кг | 0.195 | 2.34 | 23.4 |
| Вес нетто, кг | 0.115 | 1.38 | 13.8 |
| Объем, м^3 | 0.000166 | 0.001604 | 0.01992 |
| Длина, см | 9.5 | 22.5 | 46 |
| Высота, см | 8.3 | 8.1 | 18 |
| Ширина, см | 2.6 | 8.8 | 24 |
| Способ нанесения информации | На стикер | На коробку | На коробку |
