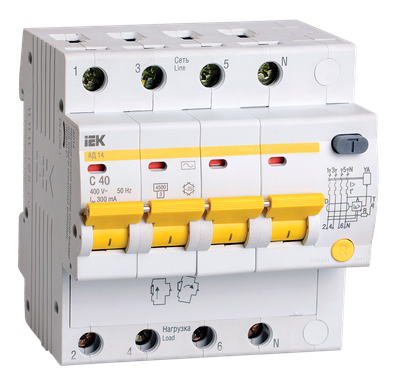

KARAT Дифференциальный автомат АД14 4P 40А 300мА тип AC IEK

KARAT Дифференциальный автомат АД14 4P 40А 300мА тип AC IEK
Артикул:

Основные характеристики

Номин ток, А40
Количество полюсов4
Номин ток утечки, А0,3
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Посмотреть все характеристики

Описание

Быстродействующие защитные выключатели обеспечивают: – в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – в исполнении с уставкой срабатывания 300 мА – защиту от пожара из-за возгорания изоляции токоведущих частей; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М).

В изделиях предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

  • Срок службы:

    15 лет

  • Гарантия:

    7 лет

Основные документы

Посмотреть все документы

Преимущества

  • Возможность одновременного двойного присоединения шиной или гибким проводником.
  • Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
  • Защита от сверхтоков в каждом полюсе.
  • Предельная отключающая способность 4,5 кА.
KARAT Дифференциальный автомат АД14 4P 40А 300мА тип AC IEK

Особенности конструкции

Технические характеристики

Номин ток, А40
Количество полюсов4
Номин ток утечки, А0,3
Тип тока утечкиПеременный (AC)
Отключающая способность, кА4.5
Характеристика срабатывания - кривая токаC
Тип напряжения Переменный (AC)
Номин раб напряжение, В230/400
Наличие дифференциального расцепителяДа
Наличие электронного расцепителяНет
Общ количество полюсов4
Наличие электромагнитного расцепителяДа
Номин импульсное выдерживаемое напряжение, кВ4
Степень защиты - IPIP20
Макс сечение входящего кабеля, мм²35
Отключающая способность по EN 60898, кА4,5
Тип расцепителяIEK_V0000011
Отключение нейтралиДа
Частота50 Гц
Отключающая способность по IEC 60947-2, кА4,5
Ширина по количеству модульных расстояний4,9
Количество защищенных полюсов4
Монтажная глубина - ниши, мм72,1
Тип подключенияEV000415
Наличие теплового расцепителяДа
Тип монтажаEV004369

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1324
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605602929146060560293074606056029314
    Вес брутто, кг0.5111.53212.26
    Вес нетто, кг0.310.937.92
    Объем, м^30.0009450.0022960.02268
    Длина, см9.12818
    Высота, см7.68.230
    Ширина, см9.61042
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
