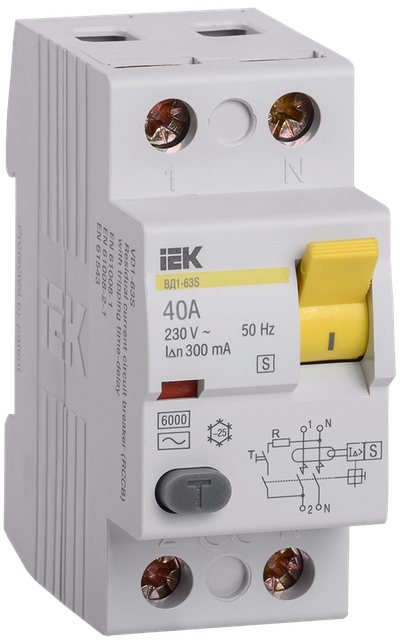

Выключатель дифференциальный (УЗО) ВД1-63S 2Р 40А 300мА IEK

Выключатель дифференциальный (УЗО) ВД1-63S 2Р 40А 300мА IEK

Артикул:

Основные характеристики

Номинальный ток, А	40
Количество полюсов	2
Условный номин диф ток КЗ, кА	6
Номин ток утечки, А	0.30
Тип тока утечки	Переменный (AC)

Посмотреть все характеристики

Описание

Выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков, функционально не зависящие от напряжения сети, бытового или аналогичного применения с выдержкой времени отключения типа ВД1-63S предназначены для автоматического отключения питания, в случае возникновения дифференциальных токов утечки, в однофазных и трехфазных электрических сетях переменного тока номинальным напряжением до 400В.

ВД1-63S предназначены для установки в низковольтные комплексные устройства ввода и распределения, эксплуатируемые в жилых, общественных и промышленных объектах, а также строительных площадках.

Срок службы:
15 лет
Гарантия:
7 лет

Основные документы

Схема Подключения (JPG, 2.06 MB)

Посмотреть все документы

Преимущества

Электромеханическая схема с задержкой по времени срабатывания.
Независимый индикатор положения контактов.
Не имеет собственного потребления электроэнергии и сохраняет работоспособность при обрыве нулевого проводника.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.
Повышенная надежность узла селективности.
Тестирующая цепь выключателя сохраняет работоспособность в широком диапазоне напряжений:
- от 110 до 265 В (двухполюсный),
- от 200 до 460 В (четырехполюсный).

Особенности конструкции

Технические характеристики

Номинальный ток, А	40
Количество полюсов	2
Условный номин диф ток КЗ, кА	6
Номин ток утечки, А	0.30
Тип тока утечки	Переменный (AC)
Селективная защита	Да
Номин ток, А	40
Монтажная глубина - ниши, мм	74
Тип монтажа	На DIN-рейку
Частота	50 Гц
Кратковременная задержка срабатывания	Да
Импульсная прочность, кА	0,25
Условный номин ток короткого замыкания Iq, кА	6
Номин импульсное выдерживаемое напряжение, кВ	6
Ширина по количеству модульных расстояний	2
откл способность при коротком замыкании-Icw, кА	6
Макс сечение входящего кабеля, мм²	50
Номин раб напряжение, В	230
Степень защиты - IP	IP20
Возможна дополнит комплектация	Нет

Документация

Комплектация

Логистические параметры

	Индивидуальная	Транспортная
Количество	1	100
Единицы измерения	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ
Материал упаковки	КАРТОН	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056169430	4606056169447
Вес брутто, кг	0.22	22
Вес нетто, кг	0.2	20
Объем, м^3	0.000347	0.0347
Длина, см	8.7	45
Высота, см	8	18.1
Ширина, см	4.2	42.6
Способ нанесения информации	На коробку	На стикер
