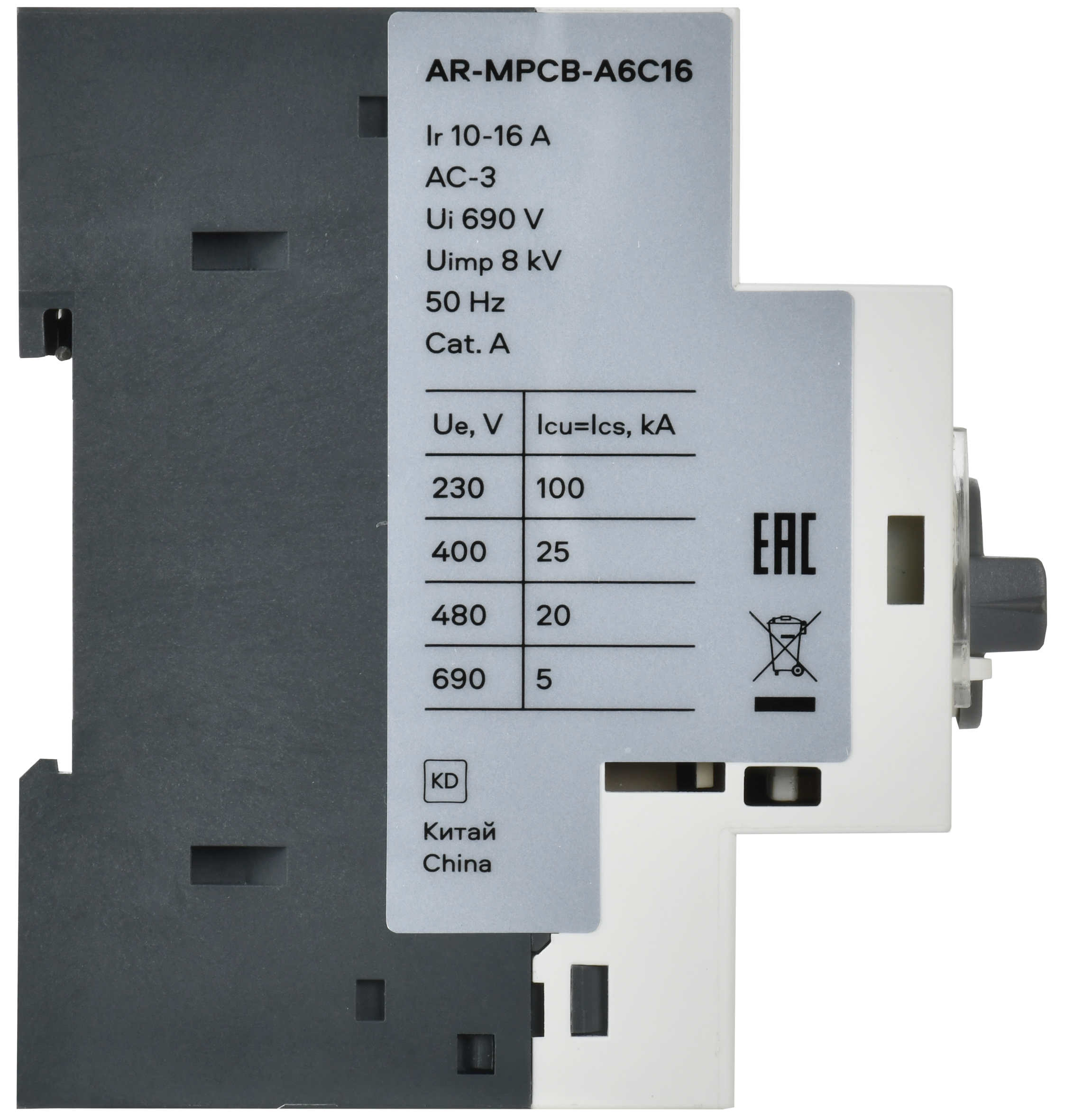

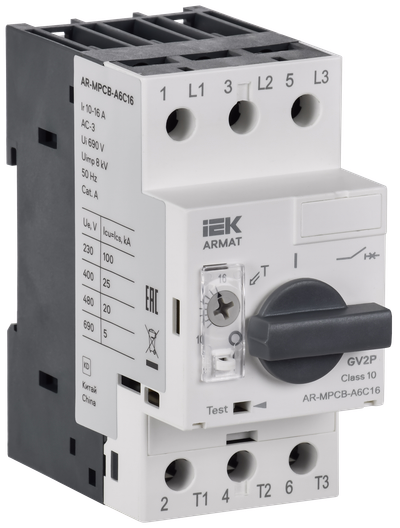

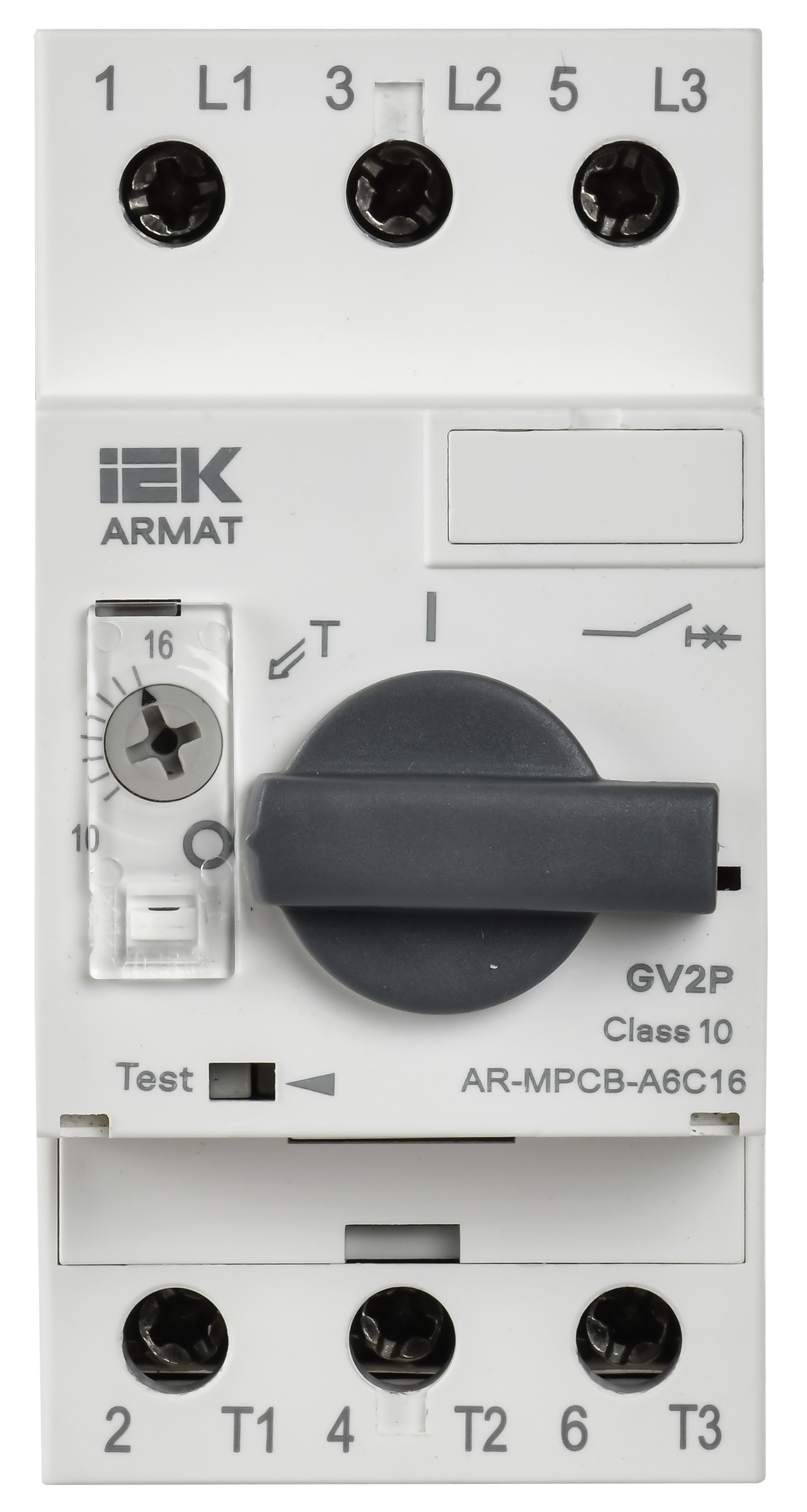

ARMAT Автоматический выключатель защиты двигателя A6 GV2P 10-16А IEK

ARMAT Автоматический выключатель защиты двигателя A6 GV2P 10-16А IEK
Новинка
  • ARMAT Автоматический выключатель защиты двигателя A6 GV2P 10-16А IEK0
  • ARMAT Автоматический выключатель защиты двигателя A6 GV2P 10-16А IEK1
  • ARMAT Автоматический выключатель защиты двигателя A6 GV2P 10-16А IEK2
  • ARMAT Автоматический выключатель защиты двигателя A6 GV2P 10-16А IEK3
  • ARMAT Автоматический выключатель защиты двигателя A6 GV2P 10-16А IEK4
  • ARMAT Автоматический выключатель защиты двигателя A6 GV2P 10-16А IEK5
Артикул:

Основные характеристики

Номин ток, А16.0
Диапазон уставки тока расцепления, А10…16
Количество полюсов3
Тип расцепителяТермомагнитный
Номин напряжение изоляции Ui, В690
Посмотреть все характеристики

Описание

Автоматический выключатель защиты двигателя типа GV2P серии ARMAT предназначен для управления электроприводами с трехфазными асинхронными электродвигателями и для защиты от перегрузки, коротких замыканий и неполнофазных режимов работы. Выключатель защищает рабочие части электродвигателей от перегрузок во время запуска, поскольку пусковые токи при включении двигателя могут значительно превышать номинальные значения. Выключатель обеспечивает точную настройку и гибкую реакцию на пиковые пусковые токи. Эффективная защита от скачкового повышения тока при запуске электродвигателя способствует увеличению срока эксплуатации электроприборов. По своим конструктивным и техническим характеристикам автоматический выключатель защиты двигателя типа GV2P серии ARMAT соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Автоматические выключатели защиты двигателя ARMAT
Посмотреть все документы

Преимущества

  • Высокая отключающая способность, Icu – 100 кА.
  • Мостиковые контакты обеспечивают двойной разрыв при размыкании главных контактов.
  • Температурная компенсация до +60 °С.
  • Возможность пломбирования настройки теплового расцепителя.
  • Индикация срабатывания по короткому замыканию.
  • Возможность установки поворотной рукоятки.
  • Широкий ассортимент дополнительных устройств позволяет разрабатывать различные системы защиты и автоматизации.
ARMAT Автоматический выключатель защиты двигателя A6 GV2P 10-16А IEK

Технические характеристики

Номин ток, А16.0
Диапазон уставки тока расцепления, А10…16
Количество полюсов3
Тип расцепителяТермомагнитный
Номин напряжение изоляции Ui, В690
Вес, кг0,37
С термозащитойДа
С встроенным расцепителем пониж-го напряжНет
Коммутационное перенапряжение, В≤ 8000
Номин предельный отключаемый ток к з Iсu 660 В, кА5
Номин частота, Гц50
Тип монтажаНа DIN рейку
Класс расцепления - защиты10
Номин рабочий отключаемый ток к з Iсs 660 В, кА5.00
Номин продолжительный ток Iu, А16
Номин мощность управ ЭД в применения АС-3 400В, кВт5.50
Номин импульсное выдерживаемое напряжение, кВ8
Диап регул без заде сраб расцеп короткого замык, А-
Тип подключения силовой электрич цепиВинтовое соединение
Номин рабочий отключаемый ток к з Iсs 230 В, А100
Тип подключенияВинтовое соединение
Номин рабочий отключаемый ток к з Iсs 400 В, кА25.0
Степень защиты - IPIP20
С интегрированным вспомогат переклНет
Глубина, мм76.4
Конструкция прибораВстраиваемое устройство для встраиваемой техники
Чувствительность к обрыву фазыДа
Уставка электромагнитного расцепителя, А108.0
Высота, мм90.0
Номин мощность управ ЭД в применения АС-3 660В, кВт13.00
Ширина, мм45.0
Номин откл способность Icu при 400 В AC, кА25
Электр или Мех износостойкость, циклов В на О12000
Номин раб напряжение, В230/400/690
Температура эксплуатации, °C-40…70
Номин мощность управ ЭД в применения АС-3 230В, кВт4.00
Номин предельный отключаемый ток к з Iсu 230 В, кА100
Номин предельный отключаемый ток к з Iсu 400 В, кА25
РемонтопригодностьНет

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество160
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46100847781204610084778144
Вес брутто, кг0.4124.622
Вес нетто, кг0.3521
Объем, м^30.0006360.03816
Длина, см1032.7
Высота, см9.439.7
Ширина, см5.229.4
Способ нанесения информацииНа стикерНа стикер
