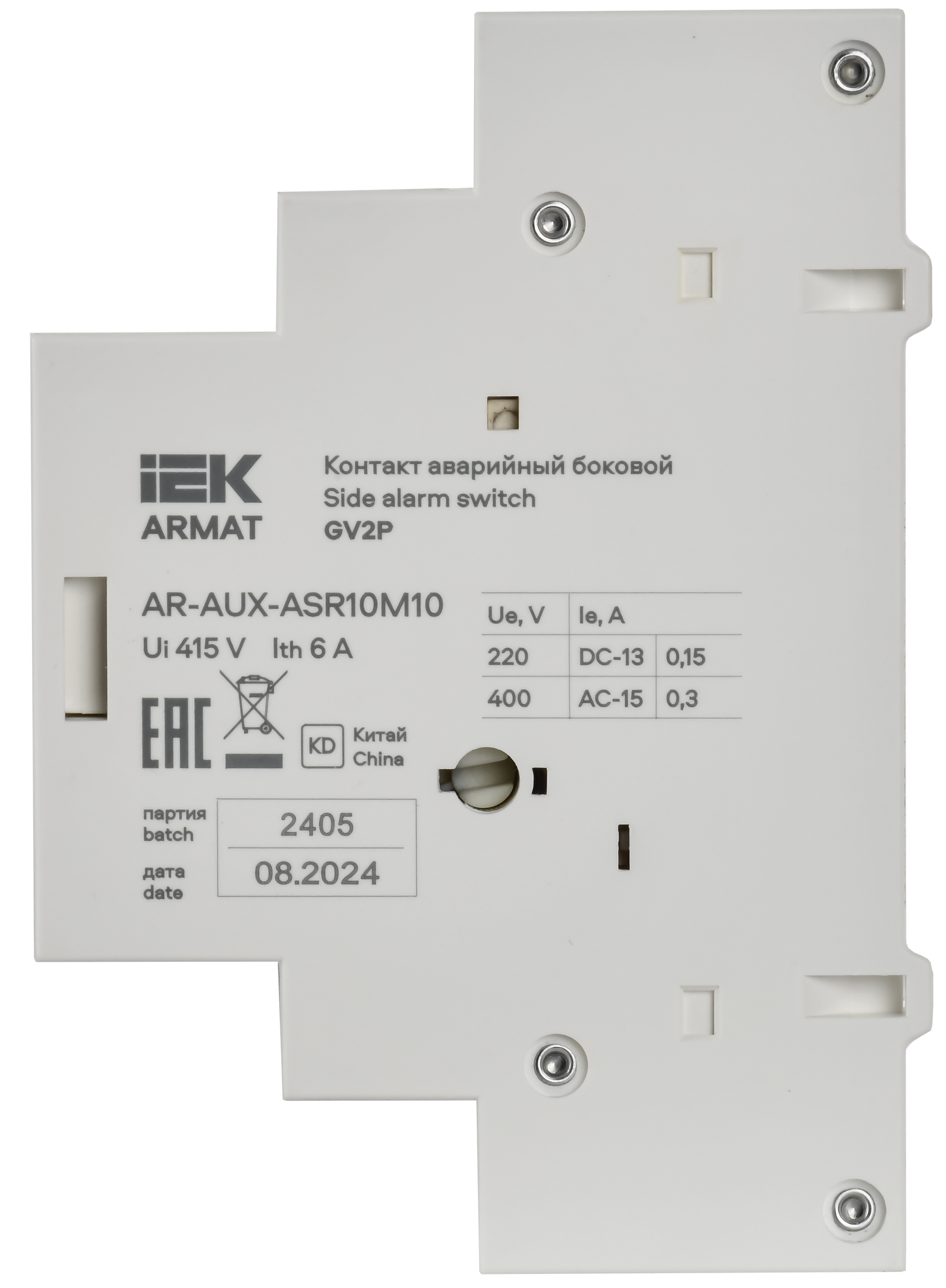

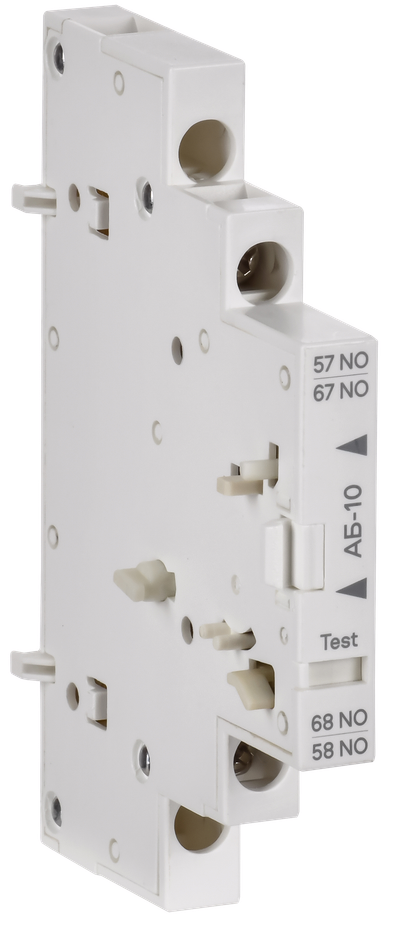

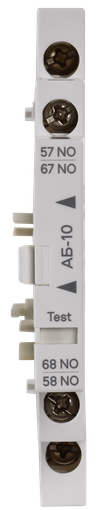

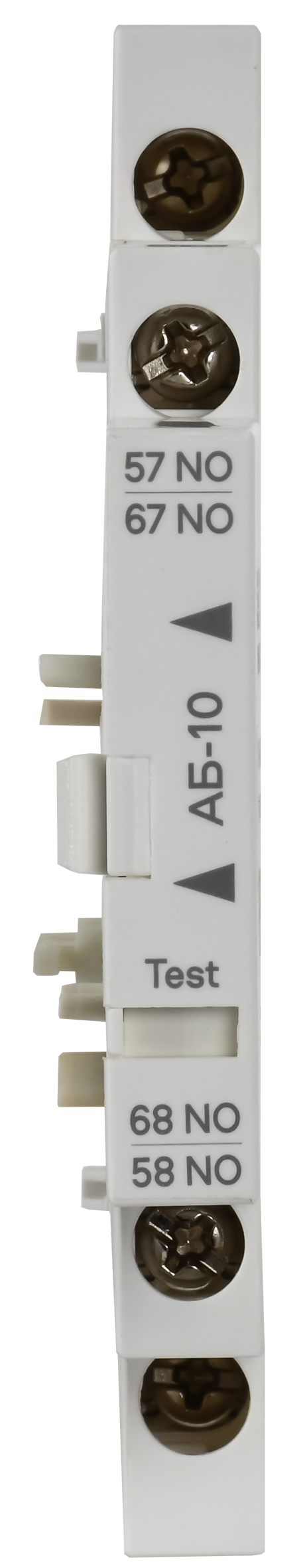

ARMAT Аварийный контакт боковой АБ-10 GV2P IEK
Новинка
Артикул:
Основные характеристики
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 0 |
| Совместимость | MPCB ARMAT |
| Тип монтажа | Боковое крепление |
Описание
Дополнительный аварийный контакт для автоматического выключателя защиты двигателя серии ARMAT предназначен для сигнализации положения механизма взвода выключателей. Переключение контактов происходит только при срабатывании выключателя от сверхтока. Для проверки переключения контактов аварийного срабатывания необходимо нажать кнопку тест. Дополнительный аварийный контакт соответствует требованиям ТР ТС 004/2011
Преимущества
- Безвинтовое крепление к автоматическим выключателям защиты двигателя типа GV2P серии ARMAT.
- Применение на переменном (AC) и постоянном (DC) токе.
- Дистанционное оповещение о срабатывании и мониторинг состояния.
Технические характеристики
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 0 |
| Совместимость | MPCB ARMAT |
| Тип монтажа | Боковое крепление |
| Условн тепловой ток доп контакта, А | 6.0 |
| Условн тепловой ток аварийного контакта, А | 6.0 |
| Номин ток DC-13 при номин раб напр 110В, А | 0.15 |
| Номин раб напряжение, В | 48/130/240/415 |
| Вес, кг | ≤ 0,1 |
| Сечение проводника, мм² | 0,75...1,5 |

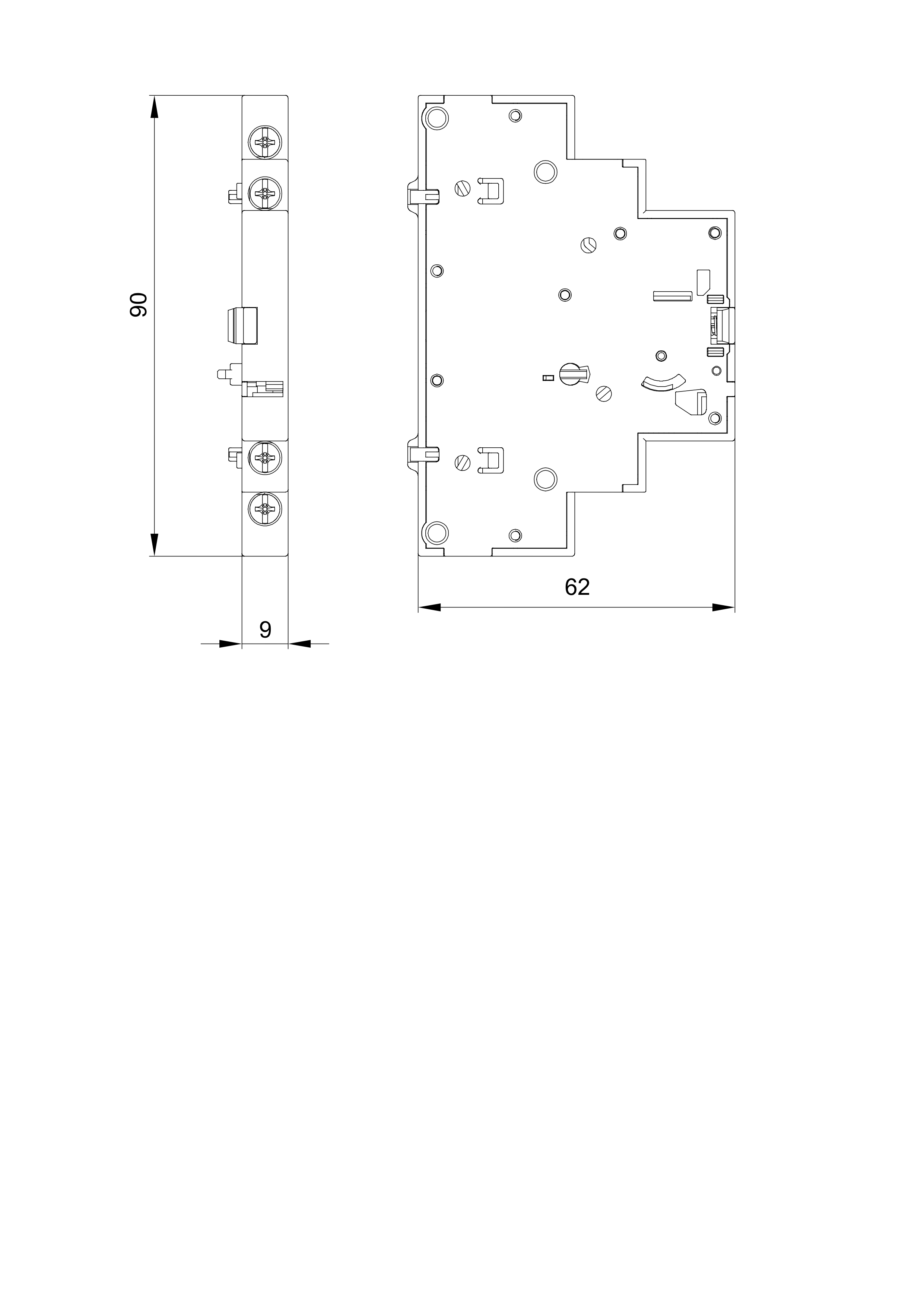

| Высота, мм | 90.0 |
| Номин ток DC-13 при номин раб напр 60В, А | 0.15 |
| Номин напряжение изоляции Ui, В | 690 |
| Номин ток AC-15 при номин раб напр 400В, А | 0.30 |
| Степень защиты - IP | IP20 |
| Номин рабочий ток Ie при AC-15 230 В, А | 0,3 |
| Глубина, мм | 62.0 |
| Номин ток AC-15 при номин раб напр 230В, А | 0.30 |
| Тип подключения | Винтовое соединение |
| Износостойкость, циклов | 50000 |
| Индикация срабатывания | Да |
| Номин ток DC-13 при номин раб напр 48В, А | 0.15 |
| Ширина, мм | 9.0 |
Документация
Сертификаты
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 240 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293113635 | 4630293361715 | 4630293361739 |
| Вес брутто, кг | 0.047 | 0.565 | 11.297 |
| Вес нетто, кг | 0.03 | 0.36 | 7.2 |
| Объем, м^3 | 0.000192 | 0.002304 | 0.04608 |
| Длина, см | 5.1 | 24.7 | 50.7 |
| Высота, см | 4.1 | 6.1 | 32.6 |
| Ширина, см | 4.3 | 13.4 | 27.9 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
