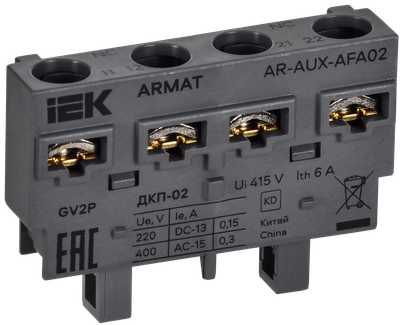

ARMAT Дополнительный контакт поперечный ДКП-02 GV2P IEK
Артикул:
Основные характеристики
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 2 |
| Количество переключающих контактов | 0 |
| Совместимость | MPCB ARMAT |
| Тип монтажа | Верхнего монтажа |
Описание
Дополнительный контакт для автоматического выключателя защиты двигателя серии ARMAT предназначен для коммутации цепей управления и сигнализации переменного тока при изменении коммутационного состояния главных контактов. Дополнительный контакт соответствует требованиям ТР ТС 004/2011
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Безвинтовое крепление к автоматическим выключателям защиты двигателя типа GV2P серии ARMAT.
- Применение на переменном (AC) и постоянном (DC) токе.
- Вариативность исполнений - топологии контактной системы: 2NC, 2NO, 1NO+1NC.
Технические характеристики
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 2 |
| Количество переключающих контактов | 0 |
| Совместимость | MPCB ARMAT |
| Тип монтажа | Верхнего монтажа |
| Номин рабочий ток Ie при AC-15 230 В, А | 0,3 |
| Ширина, мм | 45.0 |
| Сечение проводника, мм² | 0,75...1,5 |
| Номин ток DC-13 при номин раб напр 60В, А | 0.15 |
| Износостойкость, циклов | 50000 |
| Индикация срабатывания | Нет |
| Тип подключения | Винтовое соединение |
| Номин раб напряжение, В | 48/130/240/415 |
| Номин ток AC-15 при номин раб напр 230В, А | 0.30 |
| Глубина, мм | 8.7 |
| Номин ток DC-13 при номин раб напр 48В, А | 0.15 |
| Условн тепловой ток доп контакта, А | 6.0 |
| Степень защиты - IP | IP20 |
| Высота, мм | 31.1 |
| Вес, кг | ≤ 0,1 |
| Номин ток DC-13 при номин раб напр 110В, А | 0.15 |
| Номин напряжение изоляции Ui, В | 690 |
| Номин ток AC-15 при номин раб напр 400В, А | 0.30 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения

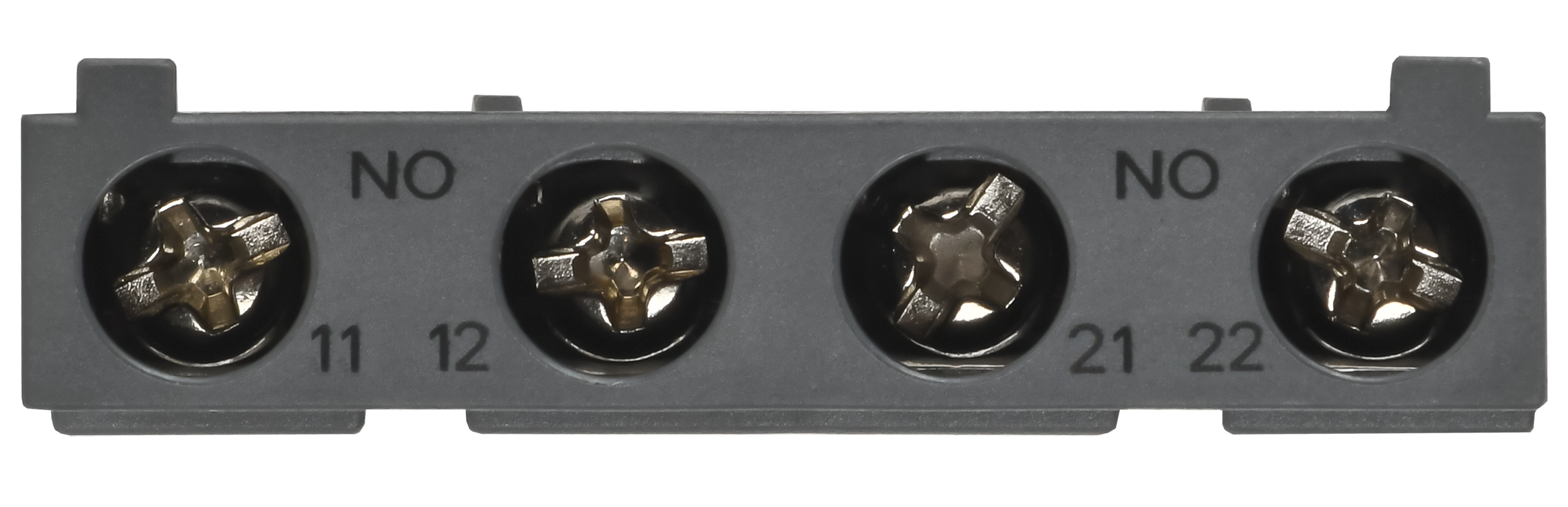

Дополнительное фото продукта (PNG, 3.83 MB)
Дополнительное фото продукта (PNG, 1.58 MB)
Дополнительное фото продукта (PNG, 3.29 MB)
Дополнительное фото продукта (PNG, 1.93 MB)
Дополнительное фото продукта (PNG, 1.39 MB)
Листовка (PDF, 286.57 KB)
Габаритный Чертеж (JPG, 166.55 KB)
Автоматические выключатели защиты двигателя ARMAT (PDF, 1.19 MB)
Фото для Каталога продукции (JPG, 834.13 KB)
Схема Подключения (JPG, 139.67 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 24 | 480 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293113567 | 4610084778748 | 4610084778755 |
| Вес брутто, кг | 0.02 | 0.474 | 9.485 |
| Вес нетто, кг | 0.013 | 0.312 | 6.24 |
| Объем, м^3 | 0.000099 | 0.002376 | 0.04752 |
| Длина, см | 4.4 | 24.4 | 50.4 |
| Высота, см | 4.4 | 6.3 | 32.9 |
| Ширина, см | 4.1 | 13.5 | 28.7 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
