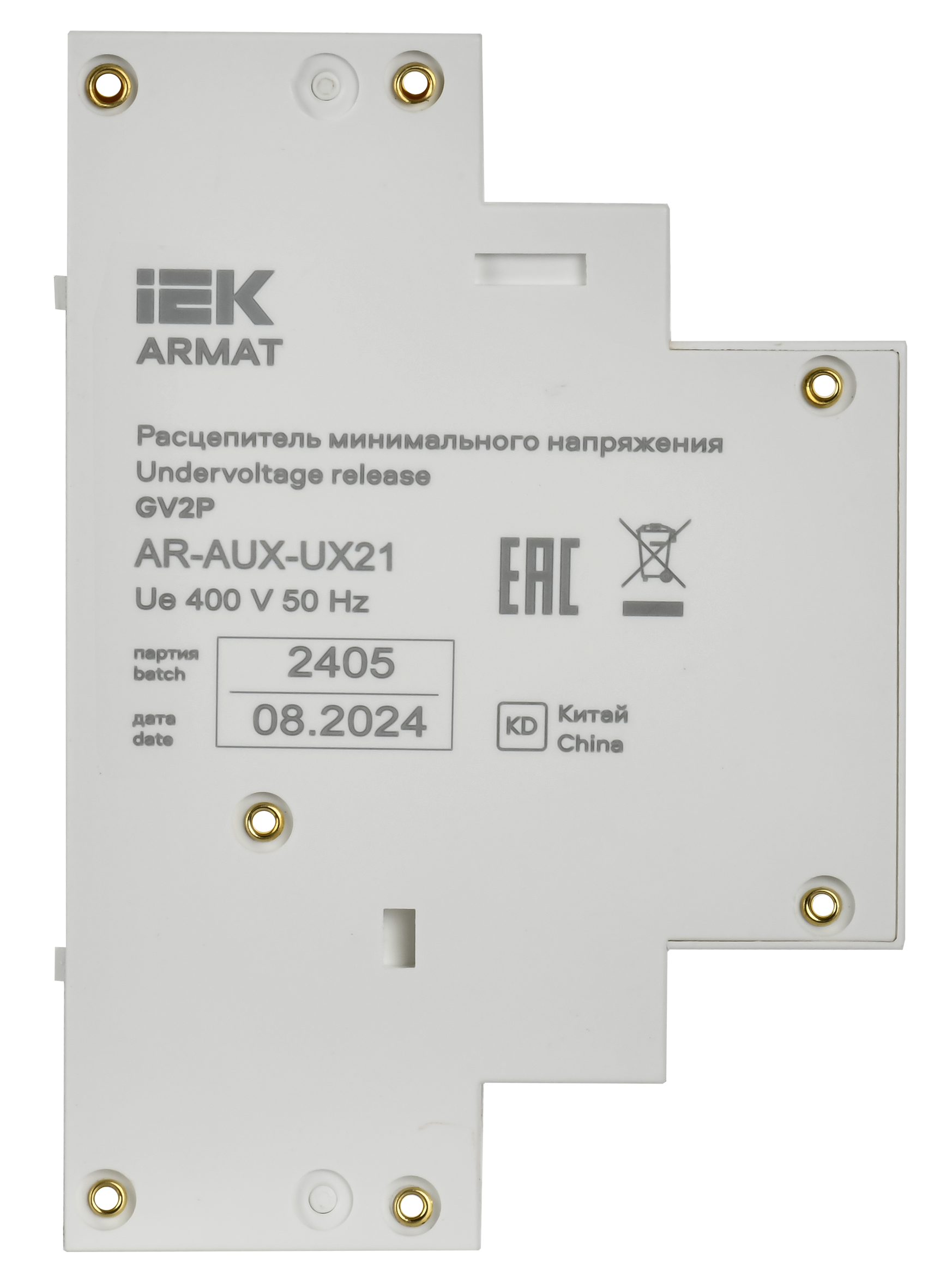

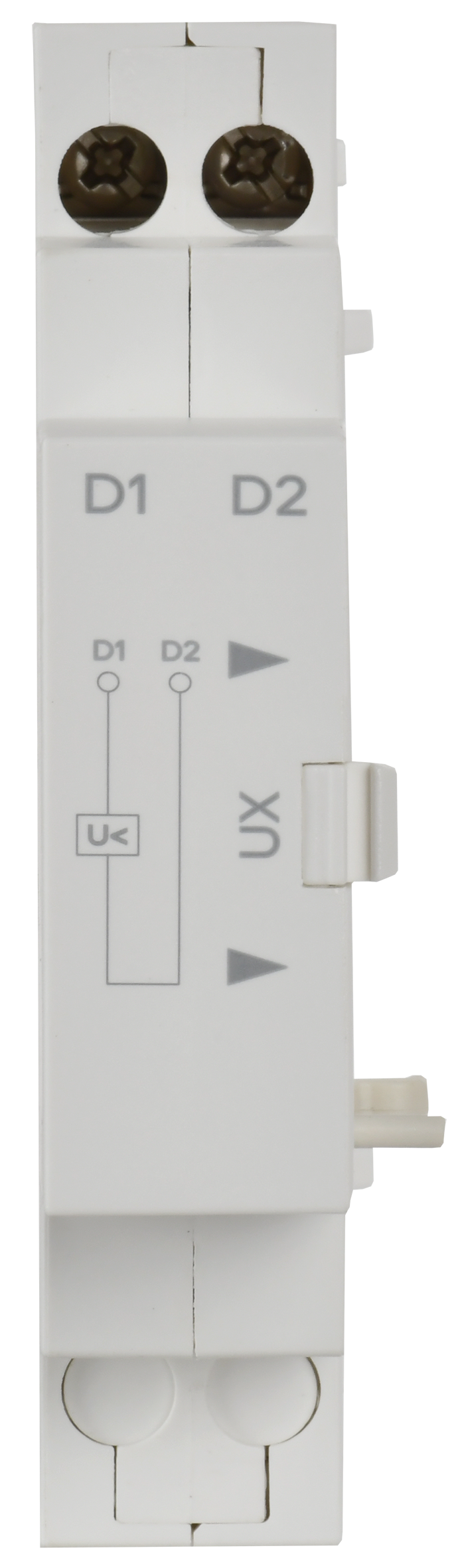

ARMAT Расцепитель минимального напряжения 220/230В GV2P IEK
Артикул:
Основные характеристики
| Совместимость | MPCB ARMAT |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
| Тип напряжения управления | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| С задержкой | Нет |
Описание
Расцепитель минимального напряжения для автоматического выключателя защиты двигателя серии ARMAT предназначен для отключения выключателя при недопустимом снижении напряжения сети. Расцепитель соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Безвинтовое крепление к автоматическим выключателям защиты двигателя типа GV2P серии ARMAT.
- Высокая скорость срабатывания.
Технические характеристики
| Совместимость | MPCB ARMAT |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 230 |
| Тип напряжения управления | Переменный (AC) |
| Кол-во норм разомкнутых - НО контактов | 0 |
| С задержкой | Нет |
| Подходит для силового выключателя | Да |
| Номинальное напряжение изоляции, В | 690 |
| Подходит для выключателя-разъединителя | Нет |
| Количество переключающих контактов | 0 |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
| Номин напряжение питания цепи управ Us AC 60 Гц, В | 230 |
| Подходит для реле перегрузки | Нет |
| Тип подключения | Винтовое соединение |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Подходит для защитного выкл двигателя | Нет |
| Диапазон напряжений удержания % от номинального | 85...110 |
| Диапазон напряжений срабатывания % от номинального | 35...70 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 1.45 MB)
Дополнительное фото продукта (PNG, 3.46 MB)
Дополнительное фото продукта (PNG, 1.75 MB)
Дополнительное фото продукта (PNG, 2.60 MB)
Дополнительное фото продукта (PNG, 3.57 MB)
Листовка (PDF, 286.57 KB)
Автоматические выключатели защиты двигателя ARMAT (PDF, 1.19 MB)
Схема Подключения (JPG, 139.67 KB)
Габаритный Чертеж (JPG, 119.44 KB)
Фото для Каталога продукции (JPG, 834.13 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 200 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293113543 | 4610084778687 | 4610084778717 |
| Вес брутто, кг | 0.12 | 1.201 | 24.012 |
| Вес нетто, кг | 0.04 | 0.4 | 8 |
| Объем, м^3 | 0.000185 | 0.00185 | 0.037 |
| Длина, см | 12 | 27 | 30.6 |
| Высота, см | 0.5 | 8 | 40.2 |
| Ширина, см | 14 | 11.1 | 30 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
