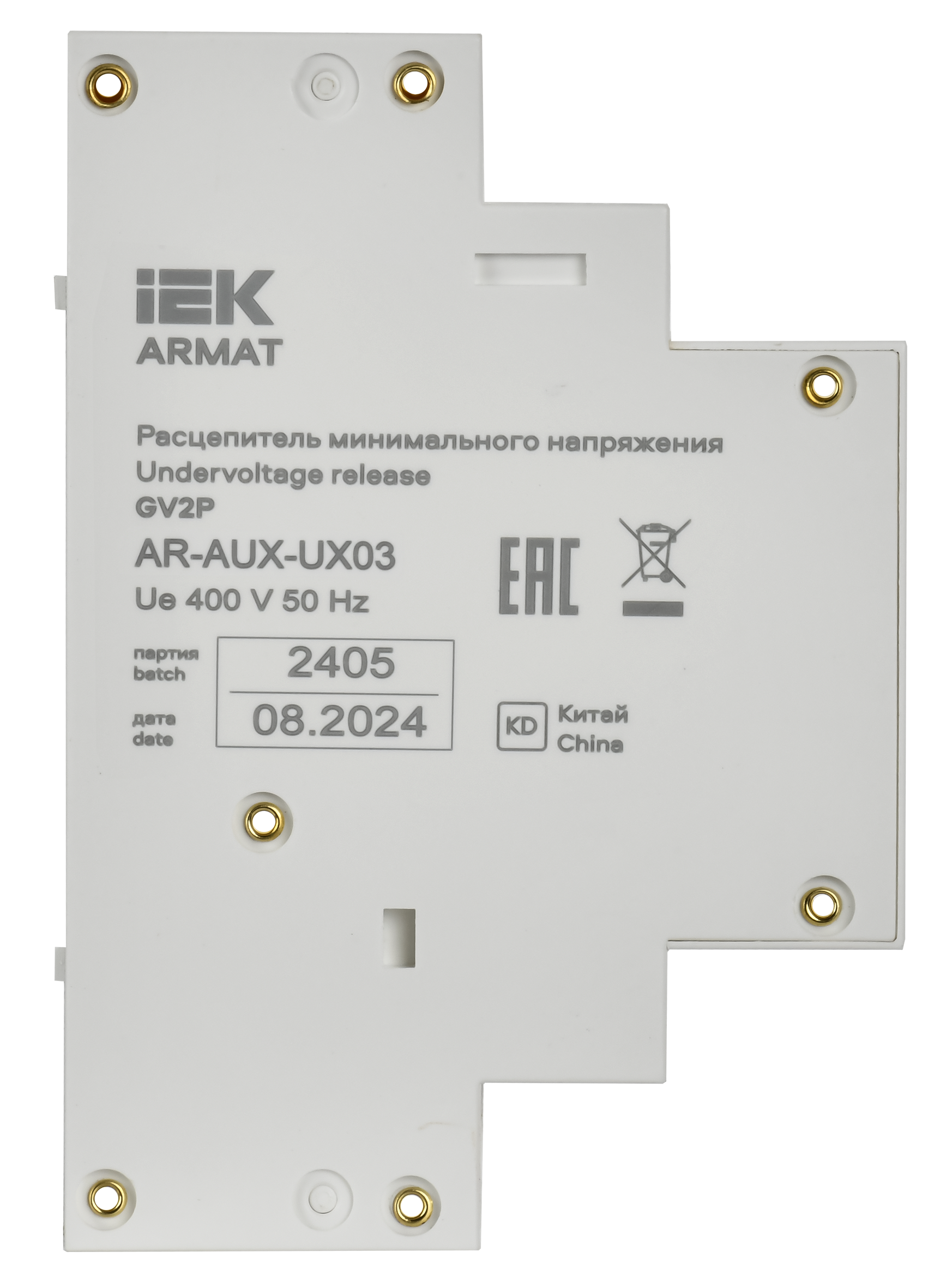

ARMAT Расцепитель минимального напряжения 24В GV2P IEK
Новинка
Артикул:
Основные характеристики
| Совместимость | MPCB ARMAT |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | - |
| Тип напряжения управления | Постоянный (DC) |
| Диапазон напряжений удержания % от номинального | 85...110 |
| Подходит для выключателя-разъединителя | Нет |
Описание
Расцепитель минимального напряжения для автоматического выключателя защиты двигателя серии ARMAT предназначен для отключения выключателя при недопустимом снижении напряжения сети. Расцепитель соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Безвинтовое крепление к автоматическим выключателям защиты двигателя типа GV2P серии ARMAT.
- Высокая скорость срабатывания.
Технические характеристики
| Совместимость | MPCB ARMAT |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | - |
| Тип напряжения управления | Постоянный (DC) |
| Диапазон напряжений удержания % от номинального | 85...110 |
| Подходит для выключателя-разъединителя | Нет |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Подходит для защитного выкл двигателя | Нет |
| Количество переключающих контактов | 0 |
| С задержкой | Нет |
| Номинальное напряжение изоляции, В | 690 |
| Номин напряжение питания цепи управ Us AC 60 Гц, В | - |
| Подходит для силового выключателя | Да |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Номин напряж питания цепи управ Us пост тока DC, В | 24 |
| Подходит для реле перегрузки | Нет |
| Тип подключения | Винтовое соединение |
| Диапазон напряжений срабатывания % от номинального | 35...70 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 1.45 MB)
Дополнительное фото продукта (PNG, 3.46 MB)
Дополнительное фото продукта (PNG, 1.75 MB)
Дополнительное фото продукта (PNG, 2.60 MB)
Дополнительное фото продукта (PNG, 3.57 MB)
Габаритный Чертеж (JPG, 119.44 KB)
Листовка (PDF, 286.57 KB)
Автоматические выключатели защиты двигателя ARMAT (PDF, 1.19 MB)
Фото для Каталога продукции (JPG, 834.13 KB)
Схема Подключения (JPG, 139.67 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 200 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293113536 | 4610084778649 | 4610084778663 |
| Вес брутто, кг | 0.133 | 1.331 | 26.628 |
| Вес нетто, кг | 0.04 | 0.4 | 8 |
| Объем, м^3 | 0.000267 | 0.00267 | 0.0534 |
| Длина, см | 7.3 | 26.9 | 44.4 |
| Высота, см | 5.5 | 7.7 | 40.5 |
| Ширина, см | 4.2 | 11.3 | 29.7 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
