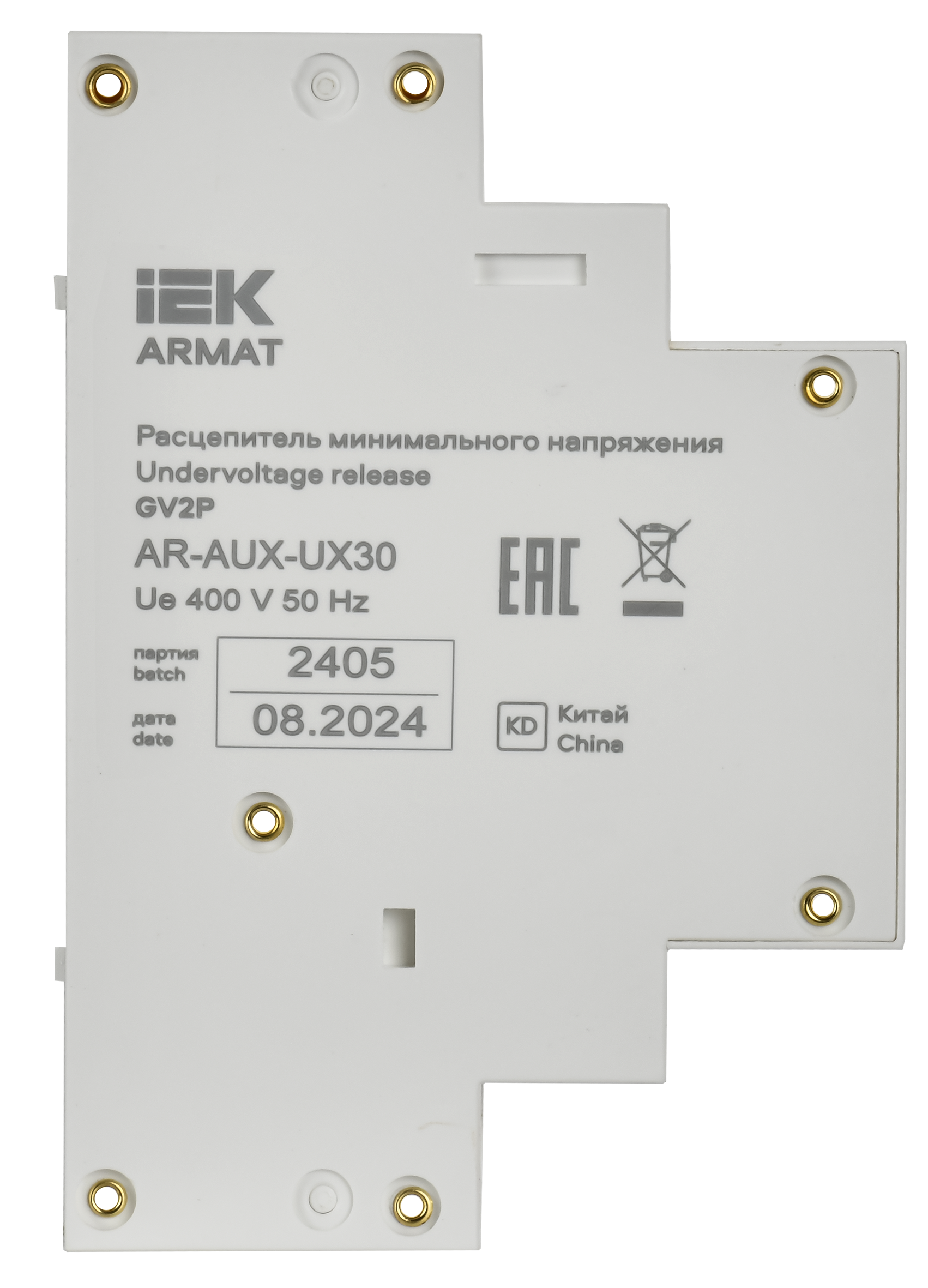

ARMAT Расцепитель минимального напряжения 380/400В GV2P IEK
Новинка
Артикул:
Основные характеристики
| Совместимость | MPCB ARMAT |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 400 |
| Тип напряжения управления | Переменный (AC) |
| Подходит для выключателя-разъединителя | Нет |
| С задержкой | Нет |
Описание
Расцепитель минимального напряжения для автоматического выключателя защиты двигателя серии ARMAT предназначен для отключения выключателя при недопустимом снижении напряжения сети. Расцепитель соответствует требованиям ТР ТС 004/2011, ТР ЕАЭС 037/2016.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Безвинтовое крепление к автоматическим выключателям защиты двигателя типа GV2P серии ARMAT.
- Высокая скорость срабатывания.
Технические характеристики
| Совместимость | MPCB ARMAT |
| Номин напряжение питания цепи управ Us AC 50 Гц, В | 400 |
| Тип напряжения управления | Переменный (AC) |
| Подходит для выключателя-разъединителя | Нет |
| С задержкой | Нет |
| Номин напряж питания цепи управ Us пост тока DC, В | - |
| Количество переключающих контактов | 0 |
| Номин напряжение питания цепи управ Us AC 60 Гц, В | 400 |
| Диапазон напряжений удержания % от номинального | > 85 |
| Тип подключения | Винтовое соединение |
| Номинальное напряжение изоляции, В | 690 |
| Подходит для защитного выкл двигателя | Нет |
| Кол-во норм разомкнутых - НО контактов | 0 |
| Подходит для реле перегрузки | Нет |
| Подходит для силового выключателя | Да |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Диапазон напряжений срабатывания % от номинального | 35...70 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 1.45 MB)
Дополнительное фото продукта (PNG, 3.46 MB)
Дополнительное фото продукта (PNG, 1.75 MB)
Дополнительное фото продукта (PNG, 2.60 MB)
Дополнительное фото продукта (PNG, 3.57 MB)
Габаритный Чертеж (JPG, 119.44 KB)
Листовка (PDF, 286.57 KB)
Автоматические выключатели защиты двигателя ARMAT (PDF, 1.19 MB)
Фото для Каталога продукции (JPG, 834.13 KB)
Схема Подключения (JPG, 139.67 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 200 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293113550 | 4610084778724 | 4610084778731 |
| Вес брутто, кг | 0.131 | 1.308 | 26.156 |
| Вес нетто, кг | 0.04 | 0.4 | 8 |
| Объем, м^3 | 0.000259 | 0.00259 | 0.0518 |
| Длина, см | 10.7 | 26.8 | 44.6 |
| Высота, см | 4.3 | 7.6 | 40.2 |
| Ширина, см | 4.3 | 11.6 | 28.9 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
