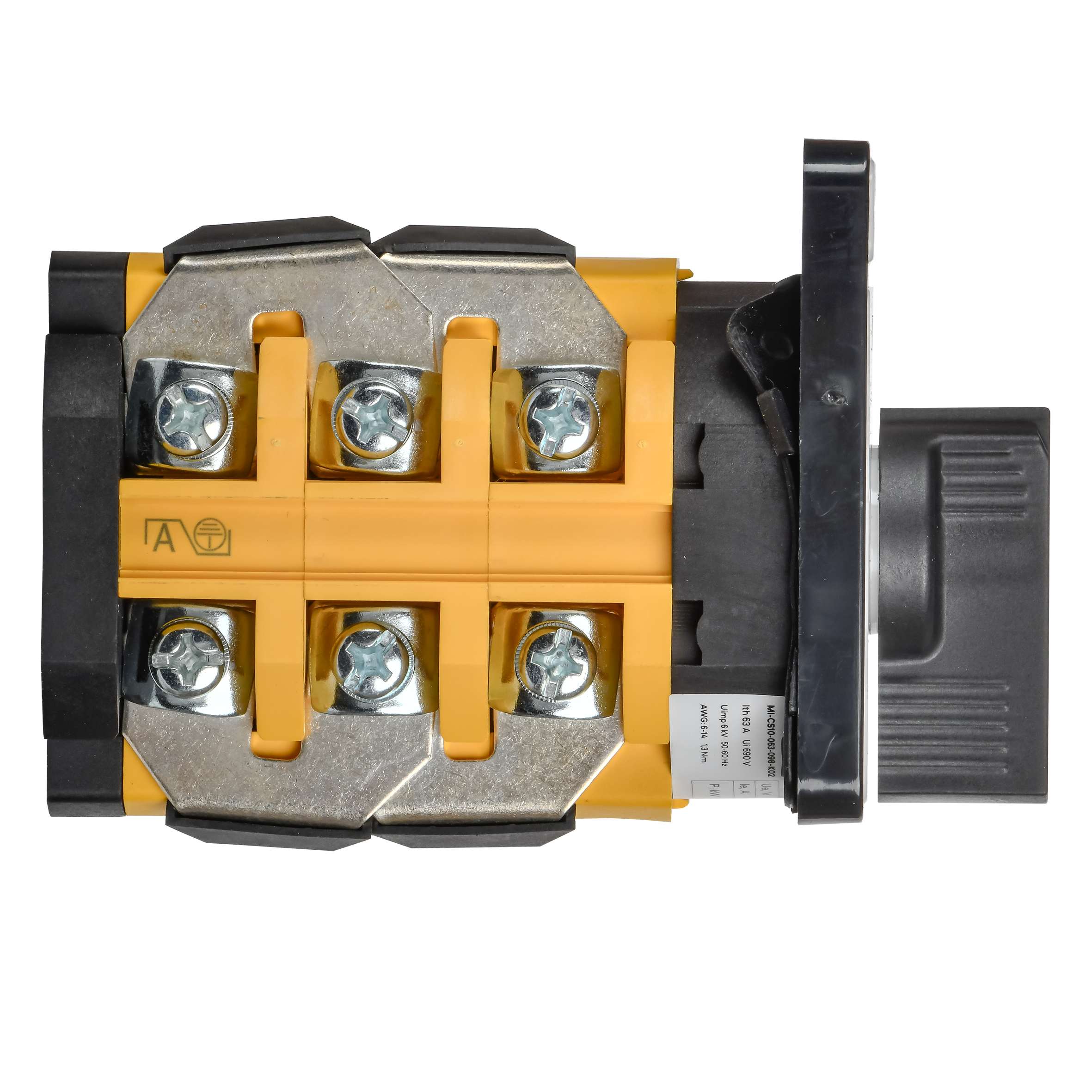

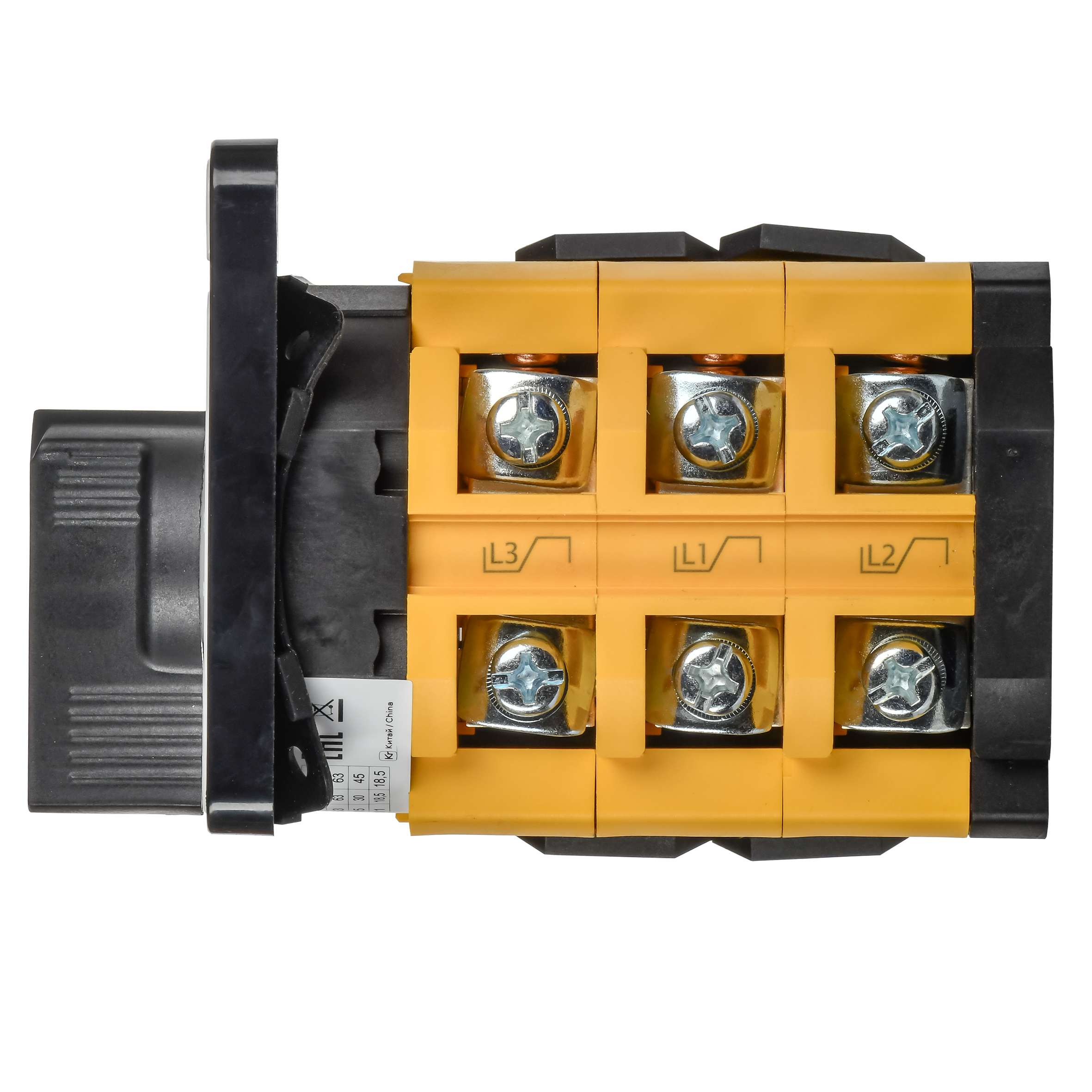

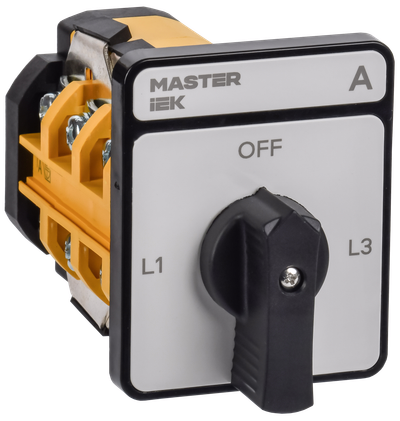

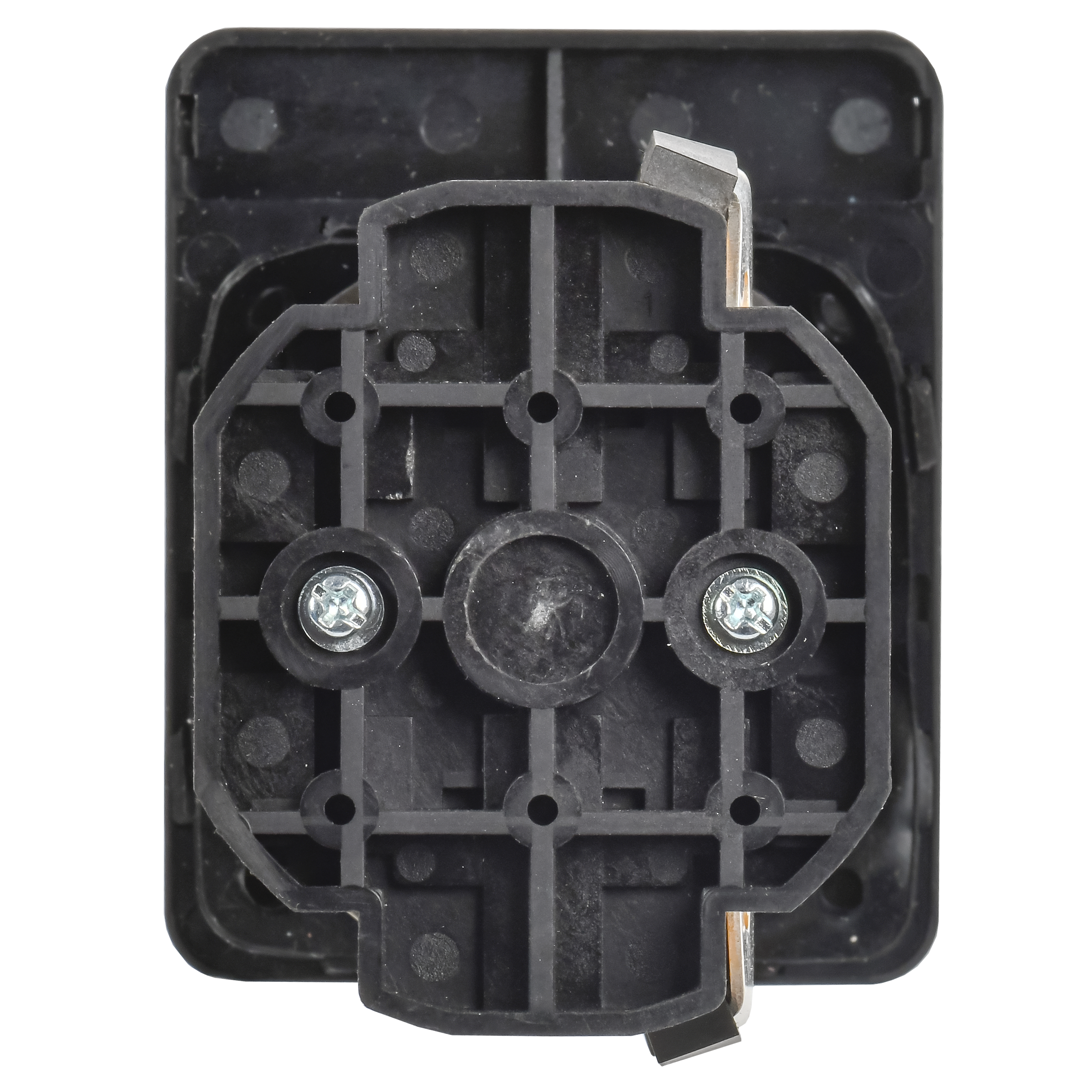

Переключатель кулачковый стандартная черная рукоятка 63А схема 98 MASTER IEK
Новинка
Артикул:
Основные характеристики
| Обозначение положений | Ic-0-Ia-Ib |
| Количество полюсов | 3 |
| Номин тепловой ток Ith, А | 63 |
| Номер электрической схемы | 98 |
| Конструктивное исполнение | Открытое |
Описание
Переключатели кулачковые MASTER IEK представляют собой механическое устройство без собственного потребления электроэнергии. Предназначены для установки в качестве коммутационных аппаратов в электрических цепях, могут использоваться для управления приводами, переключения цепей управления, сигнализации, в измерительных цепях и т.д.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Широкий ассортимент — 29 коммутационных схем и 6 конструктивных исполнений, что позволяет подобрать оптимальное решение для конкретных задач.
- Высокая механическая и электрическая износостойкость.
- Возможность блокировки навесными замками (для переключателей с положениями "ON" - "OFF").
- Защита клемм от прикосновения.
- Адаптер для монтажа на DIN-рейку в комплекте.
- Широкий диапазон рабочих температур.
Технические характеристики
| Обозначение положений | Ic-0-Ia-Ib |
| Количество полюсов | 3 |
| Номин тепловой ток Ith, А | 63 |
| Номер электрической схемы | 98 |
| Конструктивное исполнение | Открытое |
| Тип элемента управления | Короткая поворотная ручка (узкий хват) |
| Кол-во вспомогат норм разомкнутых-НО конт | 0 |
| Кол-во вспомогат норм замкнутых-НЗ конт | 0 |
| Степень защиты - IP | IP20 |
| С нейтральной позицией - ОТКЛ | Да |
| Размер передней панели | 48х66 мм |
| Кол-во позиций переключения | 4 |
| Номин рабочий ток Ie при АС-21 АС-22 400 В, А | 63 |
| Номин рабочий ток Ie при АС-23 400 В, А | 57 |
| Номин рабочий ток Ie при АС-21 АС-22 230 В, А | 63 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Цвет | Черный |
| Конструкция прибора | Встраиваемое устройство |
| С блоком управления | Нет |
| Сечение многожильного гибкого провода, мм² | 6…16 |
| Модульное исполнение | Да |
| Подходит для напольного монтажа | Нет |
| Ток предохранителя qG, А | 125 |
| В сборе в корпусе | Нет |
| Номин рабочий ток Ie при АС-23 230 В, А | 57 |
| Тип выключателя | Многоступенчатый переключатель |
| Степень защиты - IP сторона контактов | IP00 |
| Макс допустимое раб напряжение Ue AC, В | 690 |
| Номин мощность при AC-3 230 В, кВт | 1 |
| Номин мощность при AC-4 400 В, кВт | 7,5 |
| Номин рабочий ток Ie при АС-2 230 В, А | 36 |
| Температура эксплуатации, °C | -5…40 |
| Функции переключателя | Многоступенчатый переключатель |
| Номин условный ток короткого замыкания Icn, А | 10 |
| Подходит для монтажа на передней стенке | Да |
| Номин мощность при AC-2 230 В, кВт | 1 |
| Номин раб напряжение AC контактов, В | 230; 400; 690 |
| Пригоден в качестве сервисного выкл-ля | Да |
| Фиксация положения переключателя | Да |
| Номин мощность при AC-23 230 В, кВт | 1 |
| Номин рабочий ток Ie при АС-3 400 В, А | 15 |
| Степень защиты - IP передняя сторона | IP40 |
| Номин мощность при AC-23 400 В, кВт | 4 |
| Номин мощность при AC-3 400 В, кВт | 1 |
| Степень защиты - IP в оболочке | IP40 |
| Номин мощность при AC-4 230 В, кВт | 5,5 |
| Номин рабочий ток Ie при АС-2 400 В, А | 36 |
| Номин продолжительный ток Iu, А | 63.0 |
| Подходит для промежуточного монтажа | Да |
| Номин мощность при AC-2 400 В, кВт | 3 |
| Номин напряжение, В | 690 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Номин напряжение постоян тока - DC, В | 24; 48; 110; 220 |
| Тип изделия/компонента | Кулачковый переключатель |
| Номин рабочий ток Ie при АС-3 230 В, А | 15 |
| Мех износостойкость, млн циклов | 0,3 |
| Номин раб напряжение DC контактов, В | 24; 48; 110; 220 |
| Пригоден в качестве главного выключателя | Да |
| Номинальная способность к присоединению, мм² | 16 |
| Электр износостойкость, млн циклов | 0,0015 |
| Номин напряжение изоляции Ui, В | 690 |
| Подходит для установки в распредел платы | Нет |
| С возвратом в нейтральное положение | Нет |
