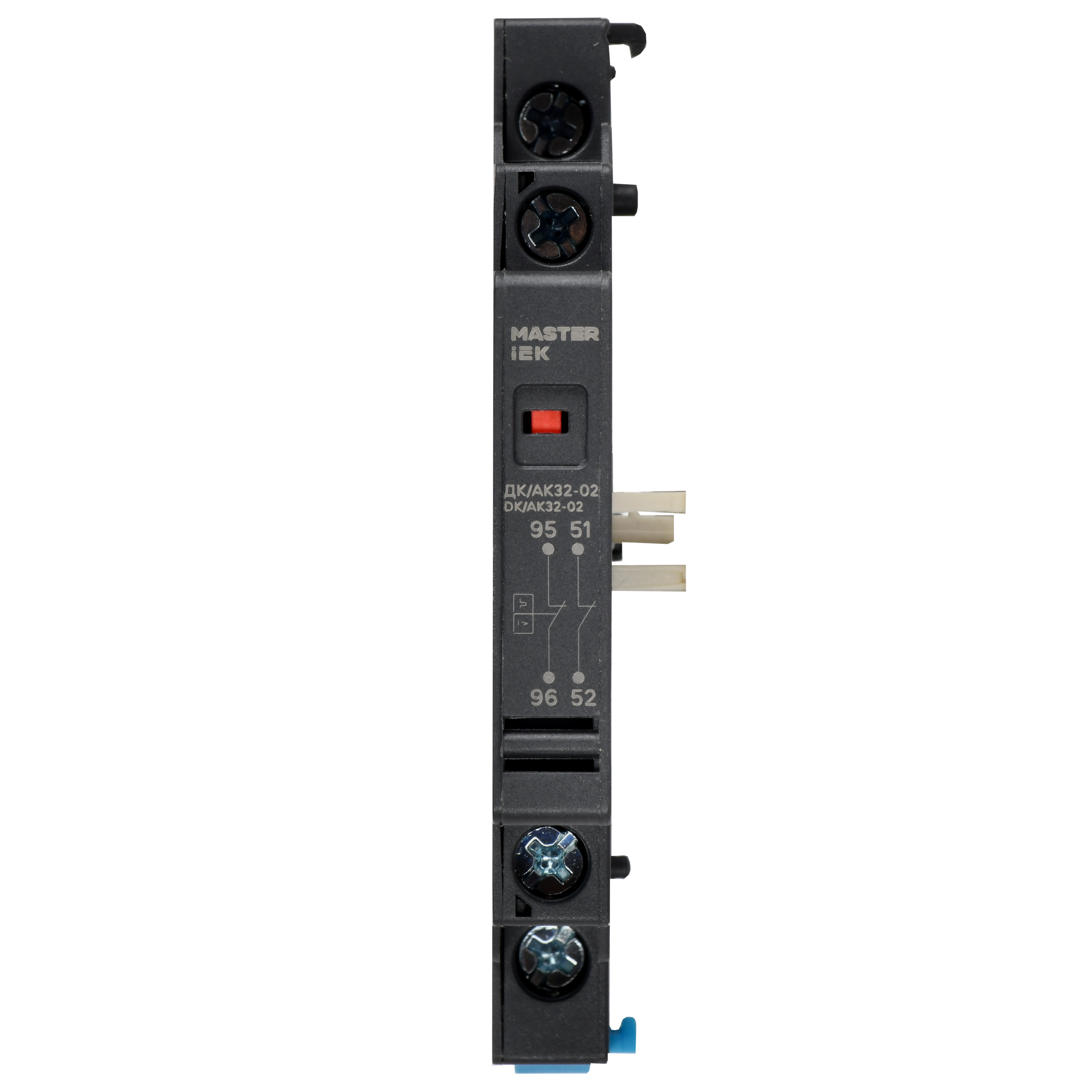

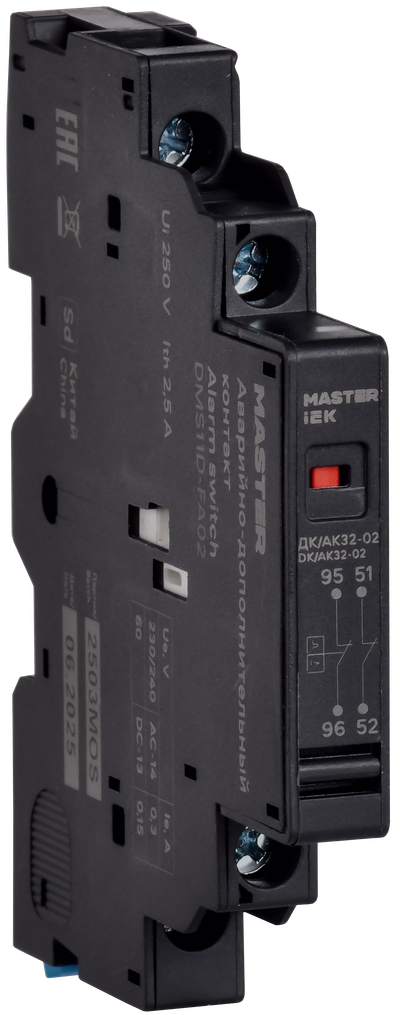

Аварийно-дополнительный контакт ДК/АК32-02 MASTER IEK
Артикул:
Основные характеристики
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 2 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
Описание
Дополнительные и аварийные контакты в одном корпусе ДК/АК 32 предназначены для увеличения количества вспомогательных контактов и сигнализации срабатывания ПРК32 от сверхтоков.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Дистанционное оповещение о срабатывании и мониторинг состояния.
Технические характеристики
| Кол-во норм разомкнутых - НО контактов | 0 |
| Кол-во нормально замкнутых - НЗ контактов | 2 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
| Номин ток AC-15 при номин раб напр 110В, А | 0.50 |
| Номин ток AC-15 при номин раб напр 230В, А | 0.30 |
| Сечение проводника, мм² | 0,75...1,5 |
| Номин ток AC-15 при номин раб напр 48В, А | 1.00 |
| Номин ток AC-15 при номин раб напр 24В, А | 1.50 |
| Номин раб напряжение, В | 24/48/60/110/230 |
| Номин рабочий ток Ie при AC-15 230 В, А | 0,3 |
| Степень защиты - IP | IP20 |
| Ширина, мм | 9.0 |
| Номин напряжение изоляции Ui, В | 690 |
| Сторона присоед к ПРК32 | Правая |
| Индикация срабатывания | Да |
| Высота, мм | 91.0 |
| Номин ток DC-13 при номин раб напр 24В, А | 1.0 |
| Номин ток DC-13 при номин раб напр 48В, А | 0.30 |
| Номин ток DC-13 при номин раб напр 60В, А | 0.15 |
| Условн тепловой ток аварийного контакта, А | 2.5 |
| Условн тепловой ток доп контакта, А | 6.0 |
| Вес, кг | ≤ 0,1 |
| Глубина, мм | 67.0 |
| Тип подключения | Винтовое соединение |
| Износостойкость, циклов | 10000 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 1.31 MB)
Дополнительное фото продукта (PNG, 1.11 MB)
Дополнительное фото продукта (PNG, 4.66 MB)
Дополнительное фото продукта (PNG, 5.48 MB)
Дополнительное фото продукта (PNG, 1.54 MB)
Дополнительное фото продукта (PNG, 1.72 MB)
Схема Подключения (JPG, 2.04 MB)
Габаритный Чертеж (JPG, 2.13 MB)
Габаритный Чертеж (JPG, 149.10 KB)
Листовка (PDF, 1.92 MB)
Схема Подключения (JPG, 93.00 KB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 3 | 150 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056113075 | 4606056156294 |
| Вес брутто, кг | 0.2 | 10 |
| Вес нетто, кг | 0.129 | 6.45 |
| Объем, м^3 | 0.000444 | 0.02835 |
| Длина, см | 9.6 | 50 |
| Высота, см | 8.9 | 27 |
| Ширина, см | 5.2 | 21 |
| Способ нанесения информации | На стикер | На стикер |
