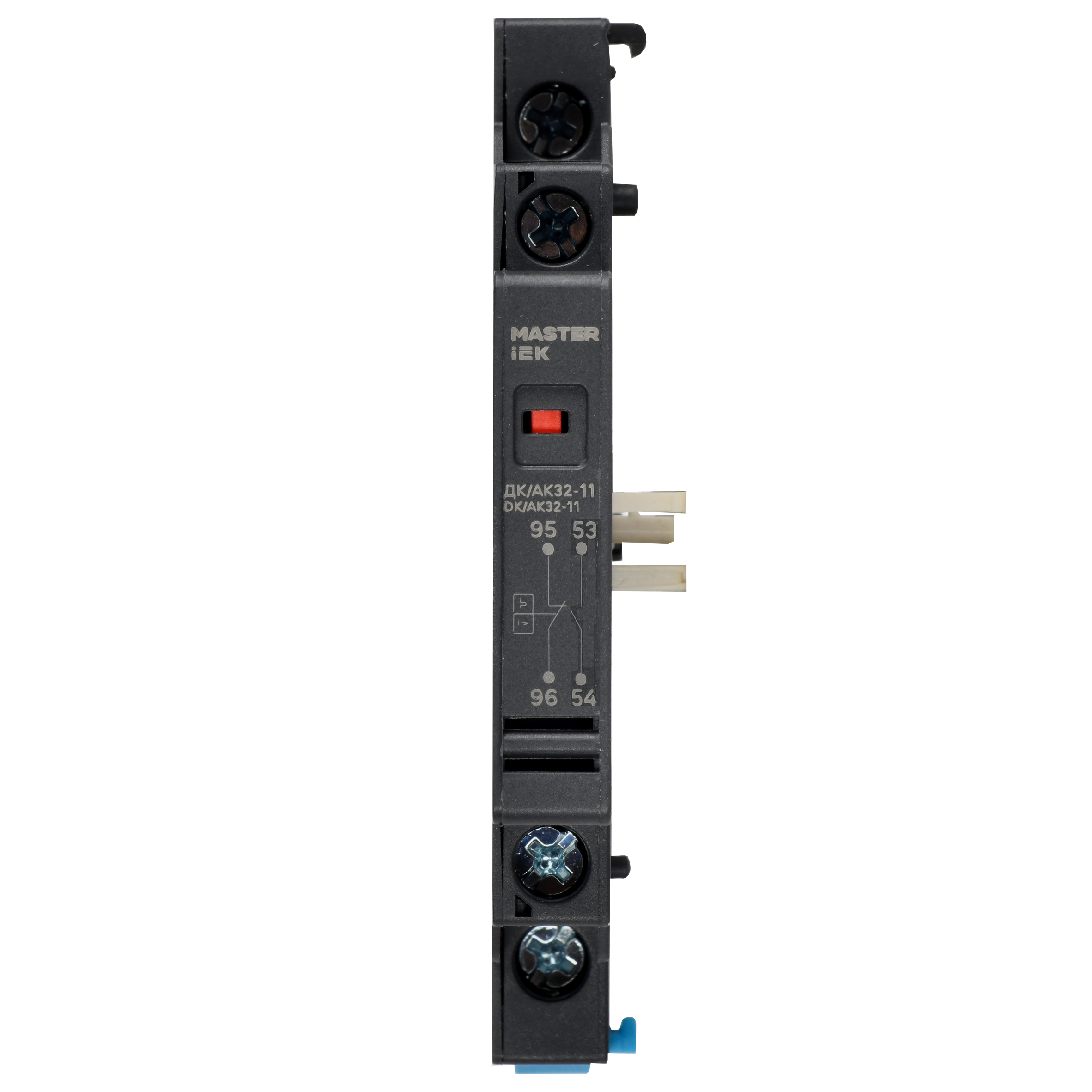

Аварийно-дополнительный контакт ДК/АК32-11 MASTER IEK
Артикул:
Основные характеристики
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
Описание
Дополнительные и аварийные контакты в одном корпусе ДК/АК 32 предназначены для увеличения количества вспомогательных контактов и сигнализации срабатывания ПРК32 от сверхтоков.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Дистанционное оповещение о срабатывании и мониторинг состояния.
Технические характеристики
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
| Номин раб напряжение, В | 24/48/60/110/230 |
| Номин рабочий ток Ie при AC-15 230 В, А | 0,3 |
| Износостойкость, циклов | 10000 |
| Условн тепловой ток доп контакта, А | 6.0 |
| Номин ток DC-13 при номин раб напр 24В, А | 1.0 |
| Номин ток DC-13 при номин раб напр 48В, А | 0.30 |
| Высота, мм | 91.0 |
| Номин ток AC-15 при номин раб напр 24В, А | 1.50 |
| Номин ток AC-15 при номин раб напр 110В, А | 0.50 |
| Сторона присоед к ПРК32 | Правая |
| Сечение проводника, мм² | 0,75...1,5 |
| Номин ток AC-15 при номин раб напр 230В, А | 0.30 |
| Ширина, мм | 9.0 |
| Номин напряжение изоляции Ui, В | 690 |
| Номин ток DC-13 при номин раб напр 60В, А | 0.15 |
| Тип подключения | Винтовое соединение |
| Глубина, мм | 67.0 |
| Индикация срабатывания | Да |
| Степень защиты - IP | IP20 |
| Вес, кг | ≤ 0,1 |
| Номин ток AC-15 при номин раб напр 48В, А | 1.00 |
| Условн тепловой ток аварийного контакта, А | 2.5 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 1.33 MB)
Дополнительное фото продукта (PNG, 1.11 MB)
Дополнительное фото продукта (PNG, 4.52 MB)
Дополнительное фото продукта (PNG, 5.48 MB)
Дополнительное фото продукта (PNG, 1.54 MB)
Дополнительное фото продукта (PNG, 1.72 MB)
Схема Подключения (JPG, 2.04 MB)
Габаритный Чертеж (JPG, 2.13 MB)
Габаритный Чертеж (JPG, 149.10 KB)
Листовка (PDF, 1.92 MB)
Схема Подключения (JPG, 93.00 KB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 3 | 150 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056113051 | 4606056156287 |
| Вес брутто, кг | 0.16 | 8 |
| Вес нетто, кг | 0.126 | 6.3 |
| Объем, м^3 | 0.000495 | 0.02475 |
| Длина, см | 9.6 | 47 |
| Высота, см | 8.9 | 27 |
| Ширина, см | 5.2 | 19.5 |
| Способ нанесения информации | На стикер | На стикер |
