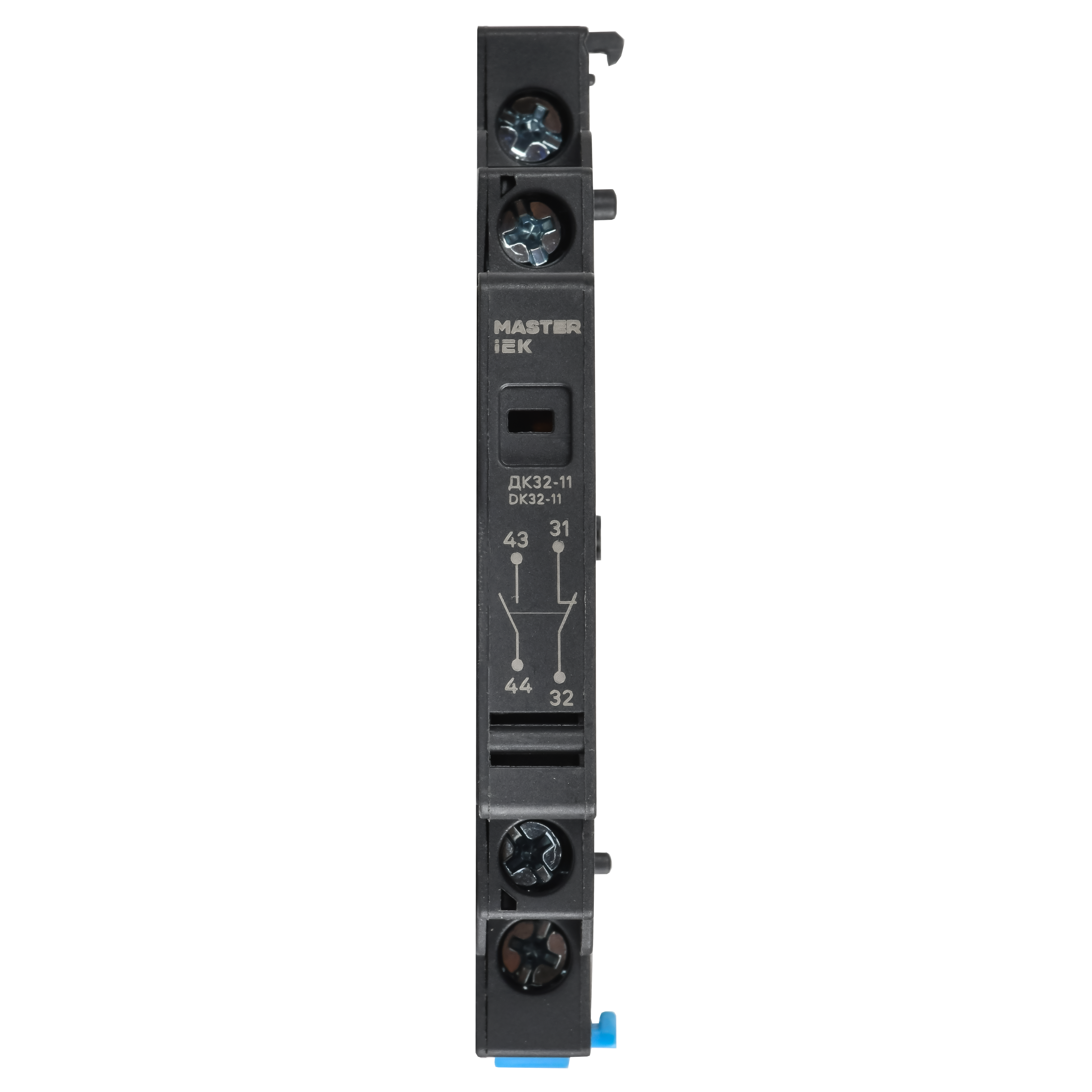

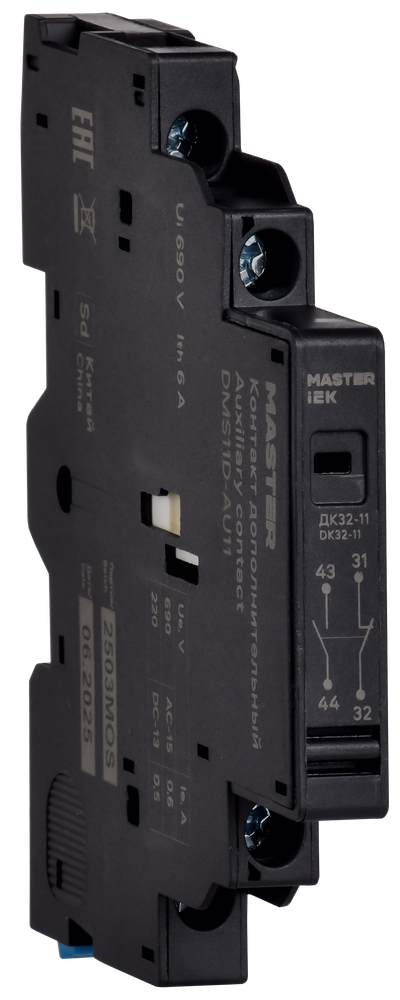

Дополнительный контакт ДК32-11 MASTER IEK
Артикул:
Основные характеристики
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
Описание
Дополнительные контакты поперечной установки ДКП 32 и допконтакты ДК 32 предназначены для увеличения количества вспомогательных контактов.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая скорость срабатывания.
Технические характеристики
| Кол-во норм разомкнутых - НО контактов | 1 |
| Кол-во нормально замкнутых - НЗ контактов | 1 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
| Номин ток DC-13 при номин раб напр 230В, А | 0.50 |
| Сечение проводника, мм² | 0,75...1,5 |
| Глубина, мм | 67.0 |
| Сторона присоед к ПРК32 | Правая |
| Тип подключения | Винтовое соединение |
| Условн тепловой ток доп контакта, А | 6.0 |
| Ширина, мм | 9.0 |
| Номин ток DC-13 при номин раб напр 24В, А | 6.0 |
| Номин ток DC-13 при номин раб напр 48В, А | 5.00 |
| Номин ток DC-13 при номин раб напр 110В, А | 0.30 |
| Вес, кг | ≤ 0,1 |
| Номин ток AC-15 при номин раб напр 48В, А | 6.00 |
| Степень защиты - IP | IP20 |
| Износостойкость, циклов | 10000 |
| Номин напряжение изоляции Ui, В | 690 |
| Номин ток AC-15 при номин раб напр 400В, А | 2.20 |
| Высота, мм | 91.0 |
| Номин рабочий ток Ie при AC-15 230 В, А | 3,3 |
| Номин ток AC-15 при номин раб напр 230В, А | 3.30 |
| Индикация срабатывания | Нет |
| Номин ток AC-15 при номин раб напр 660В, А | 0.60 |
| Номин раб напряжение, В | 24/48/110/230/400/660 |
| Номин ток AC-15 при номин раб напр 110В, А | 4.50 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 3.83 MB)
Дополнительное фото продукта (PNG, 1.04 MB)
Дополнительное фото продукта (PNG, 4.86 MB)
Дополнительное фото продукта (PNG, 4.60 MB)
Дополнительное фото продукта (PNG, 1.42 MB)
Дополнительное фото продукта (PNG, 1.58 MB)
Схема Подключения (JPG, 2.04 MB)
Габаритный Чертеж (JPG, 2.13 MB)
Листовка (PDF, 1.92 MB)
Схема Подключения (JPG, 93.00 KB)
Габаритный Чертеж (JPG, 149.10 KB)
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 4 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056113532 | 4606056156270 |
| Вес брутто, кг | 0.3 | 15 |
| Вес нетто, кг | 0.184 | 9.2 |
| Объем, м^3 | 0.000584 | 0.0292 |
| Длина, см | 9.6 | 50.6 |
| Высота, см | 8.9 | 27.6 |
| Ширина, см | 5.2 | 20.9 |
| Способ нанесения информации | На стикер | На стикер |
