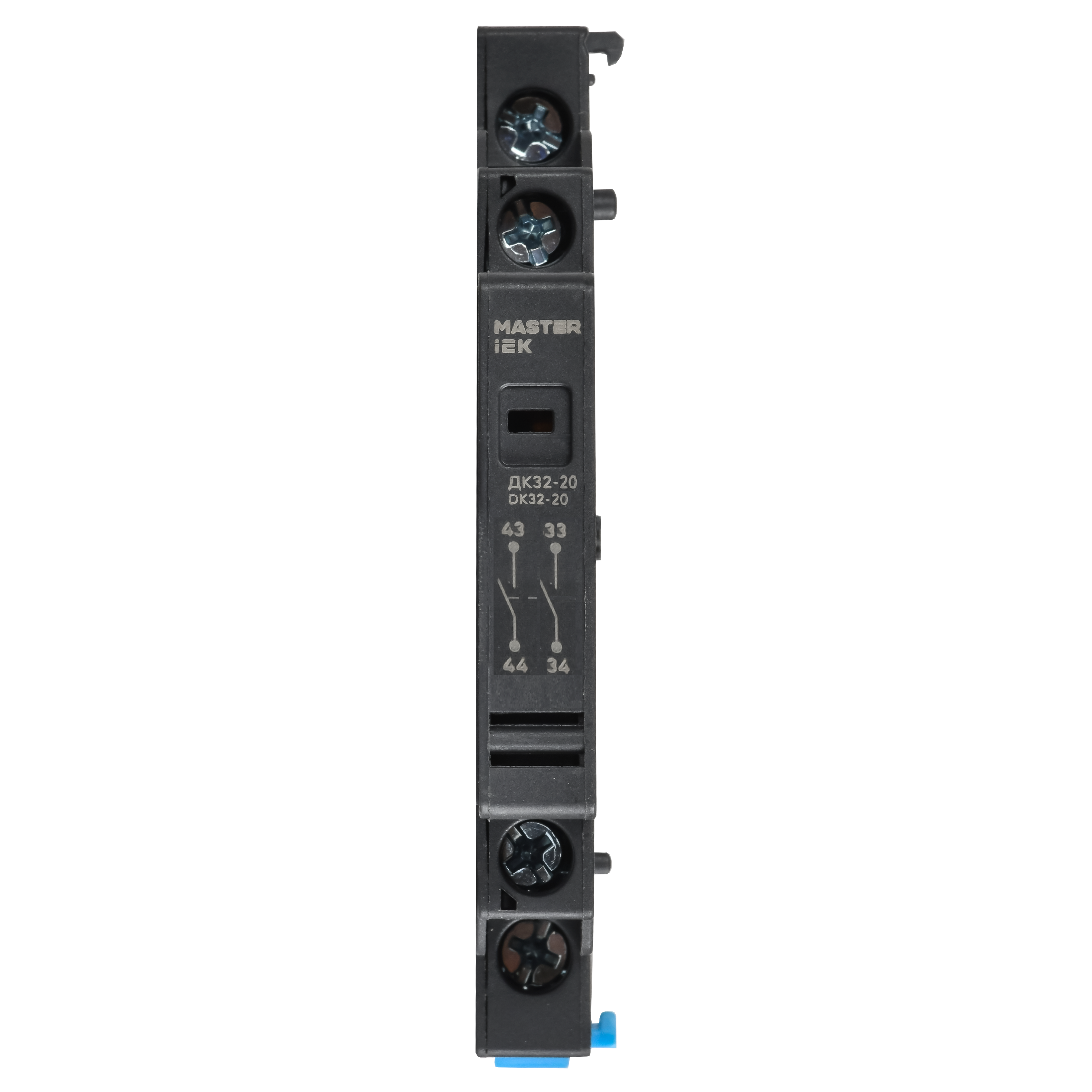

Дополнительный контакт ДК32-20 MASTER IEK
Артикул:
Основные характеристики
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
Описание
Дополнительные контакты поперечной установки ДКП 32 и допконтакты ДК 32 предназначены для увеличения количества вспомогательных контактов.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая скорость срабатывания.
Технические характеристики
| Кол-во норм разомкнутых - НО контактов | 2 |
| Кол-во нормально замкнутых - НЗ контактов | 0 |
| Количество переключающих контактов | 0 |
| Совместимость | ПРК32 |
| Тип монтажа | Боковое крепление |
| Номин рабочий ток Ie при AC-15 230 В, А | 3,3 |
| Номин ток AC-15 при номин раб напр 660В, А | 0.60 |
| Глубина, мм | 67.0 |
| Номин ток AC-15 при номин раб напр 110В, А | 4.50 |
| Номин ток DC-13 при номин раб напр 110В, А | 0.30 |
| Ширина, мм | 9.0 |
| Номин ток DC-13 при номин раб напр 230В, А | 0.50 |
| Номин ток AC-15 при номин раб напр 400В, А | 2.20 |
| Высота, мм | 91.0 |
| Условн тепловой ток доп контакта, А | 6.0 |
| Сторона присоед к ПРК32 | Правая |
| Номин ток AC-15 при номин раб напр 230В, А | 3.30 |
| Тип подключения | Винтовое соединение |
| Номин раб напряжение, В | 24/48/110/230/400/660 |
| Номин ток DC-13 при номин раб напр 48В, А | 5.00 |
| Индикация срабатывания | Нет |
| Номин ток AC-15 при номин раб напр 48В, А | 6.00 |
| Номин ток DC-13 при номин раб напр 24В, А | 6.0 |
| Степень защиты - IP | IP20 |
| Износостойкость, циклов | 10000 |
| Вес, кг | ≤ 0,1 |
| Сечение проводника, мм² | 0,75...1,5 |
| Номин напряжение изоляции Ui, В | 690 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения

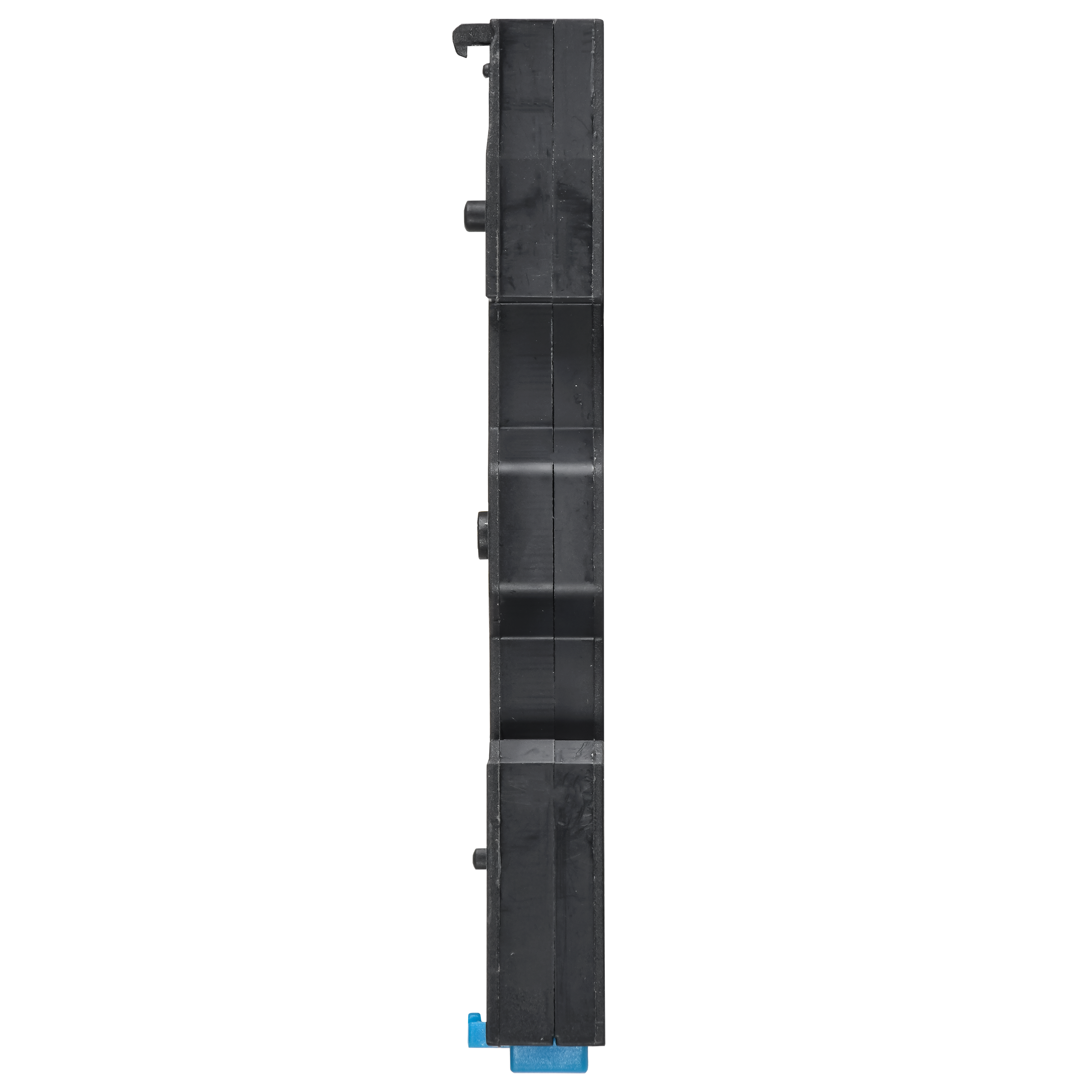

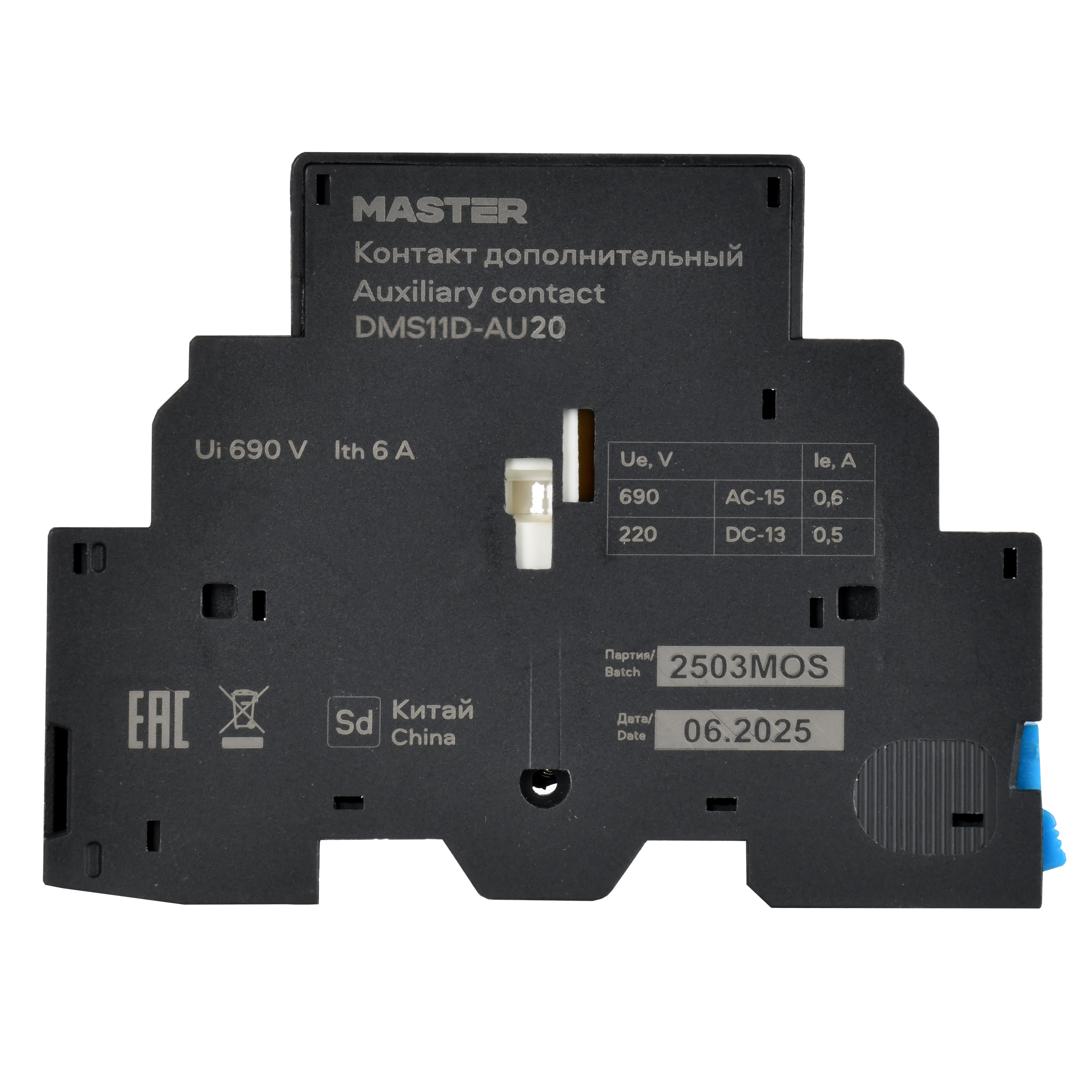

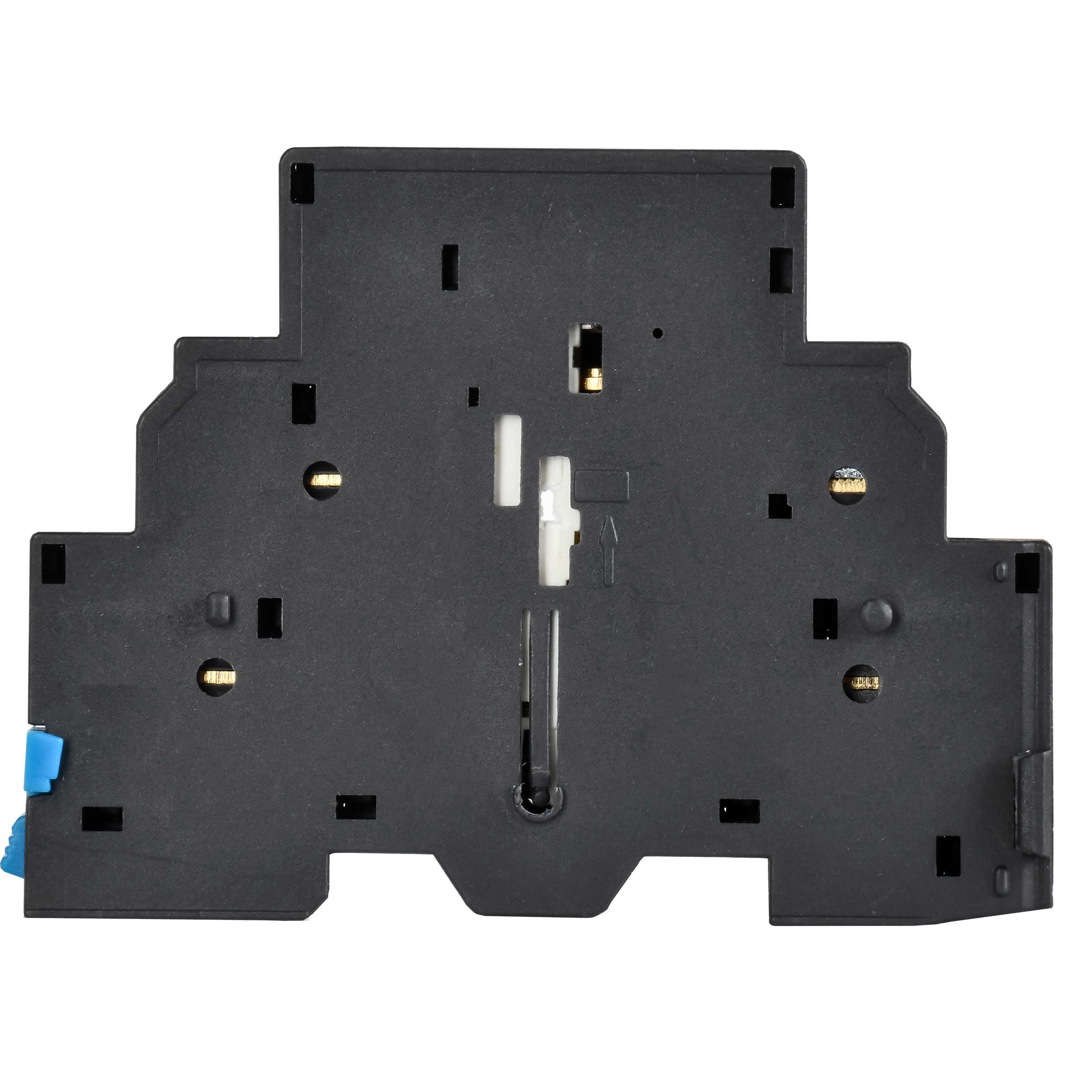

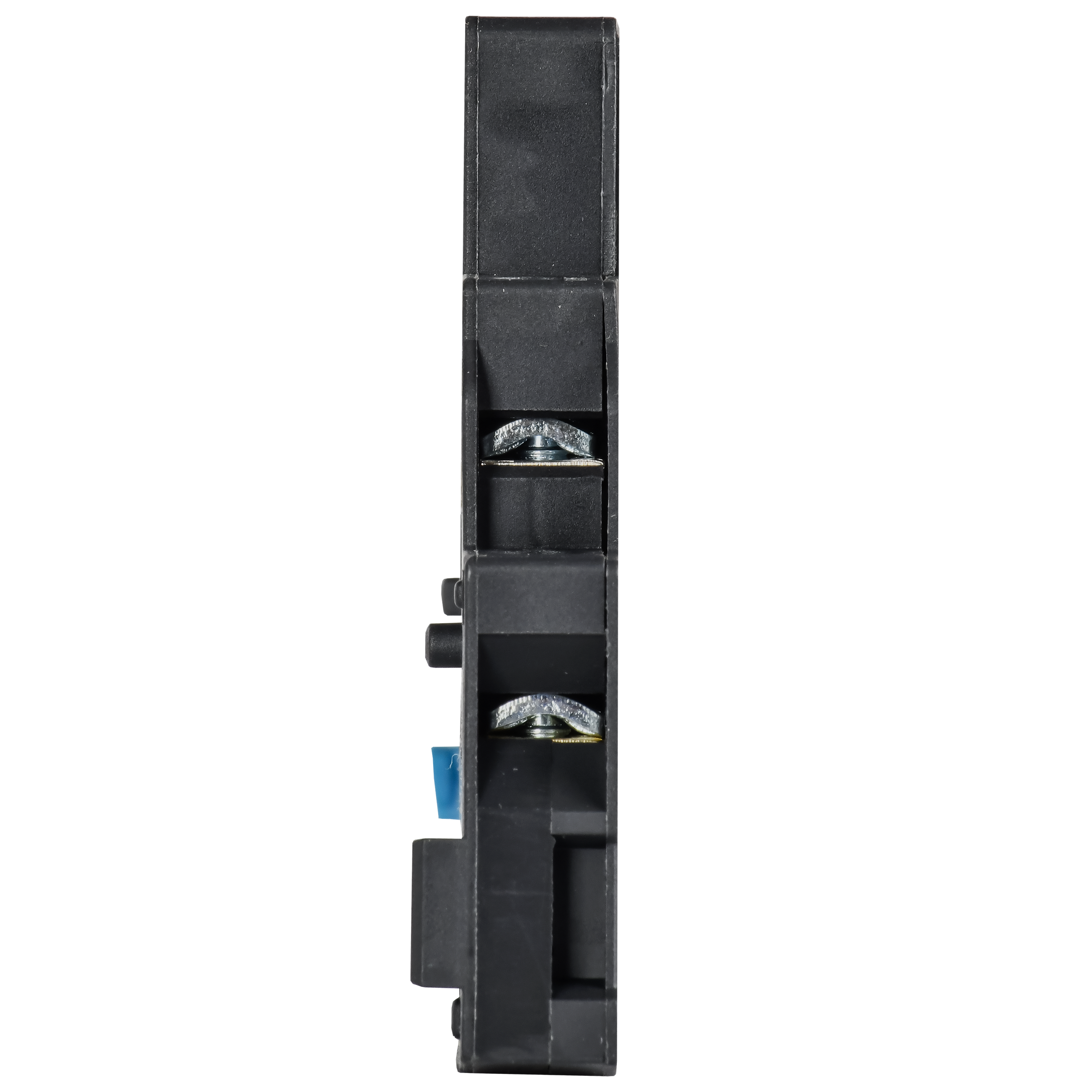

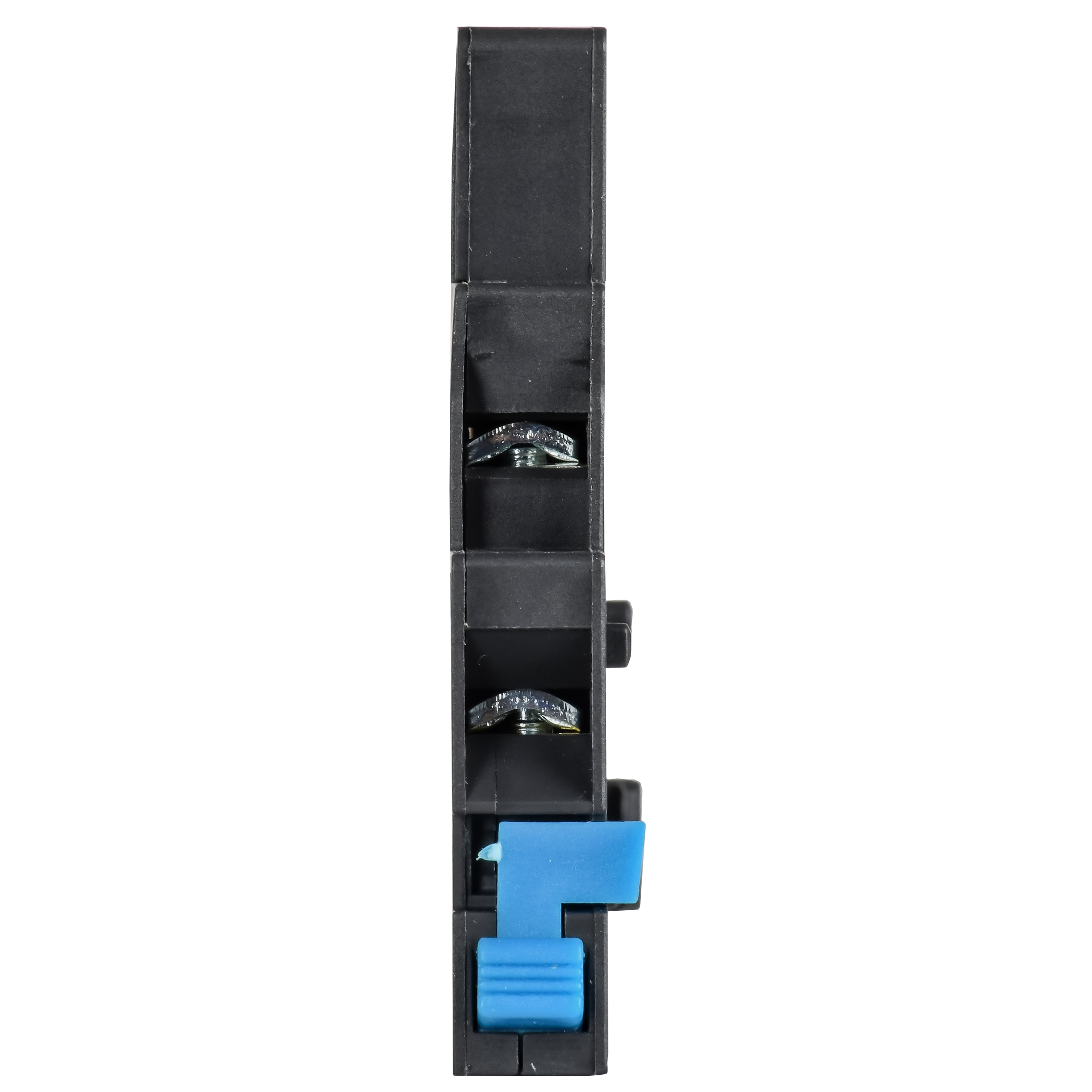

Дополнительное фото продукта (PNG, 3.62 MB)
