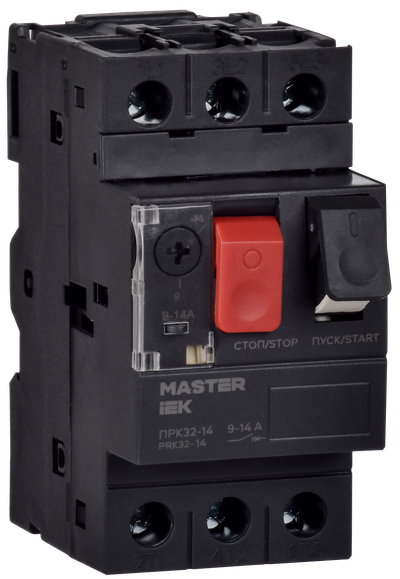

Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK

Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK
  • Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK0
  • Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK1
  • Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK2
  • Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK3
  • Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK4
  • Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK5
  • Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK6
Артикул:

Основные характеристики

Номин ток, А14.0
Диапазон уставки тока расцепления, А9...14
Количество полюсов3
Тип расцепителяТермомагнитный
Вес, кг≤ 0,26
Посмотреть все характеристики

Описание

Пускатели серии ПРК-32 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.

Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.

Категория применения АС-3.

По своим конструктивным и техническим характеристикам пускатели кнопочные серии ПРК соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.2-99, ГОСТ Р 50030.4.1-2002. Пускатели кнопочные серии ПРК прошли сертификационные испытания и на их серийный выпуск получен сертификат соответствия РОСС С-МЕ01.В04759.

Типоисполнение реле РТИ-3353; РТИ-3355 РТИ-3357; РТИ-3359 РТИ-3361; РТИ-3363 РТИ-3365.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Высокая точность срабатывания.
  • Удобная регулировка.
  • Широкий ассортимент.

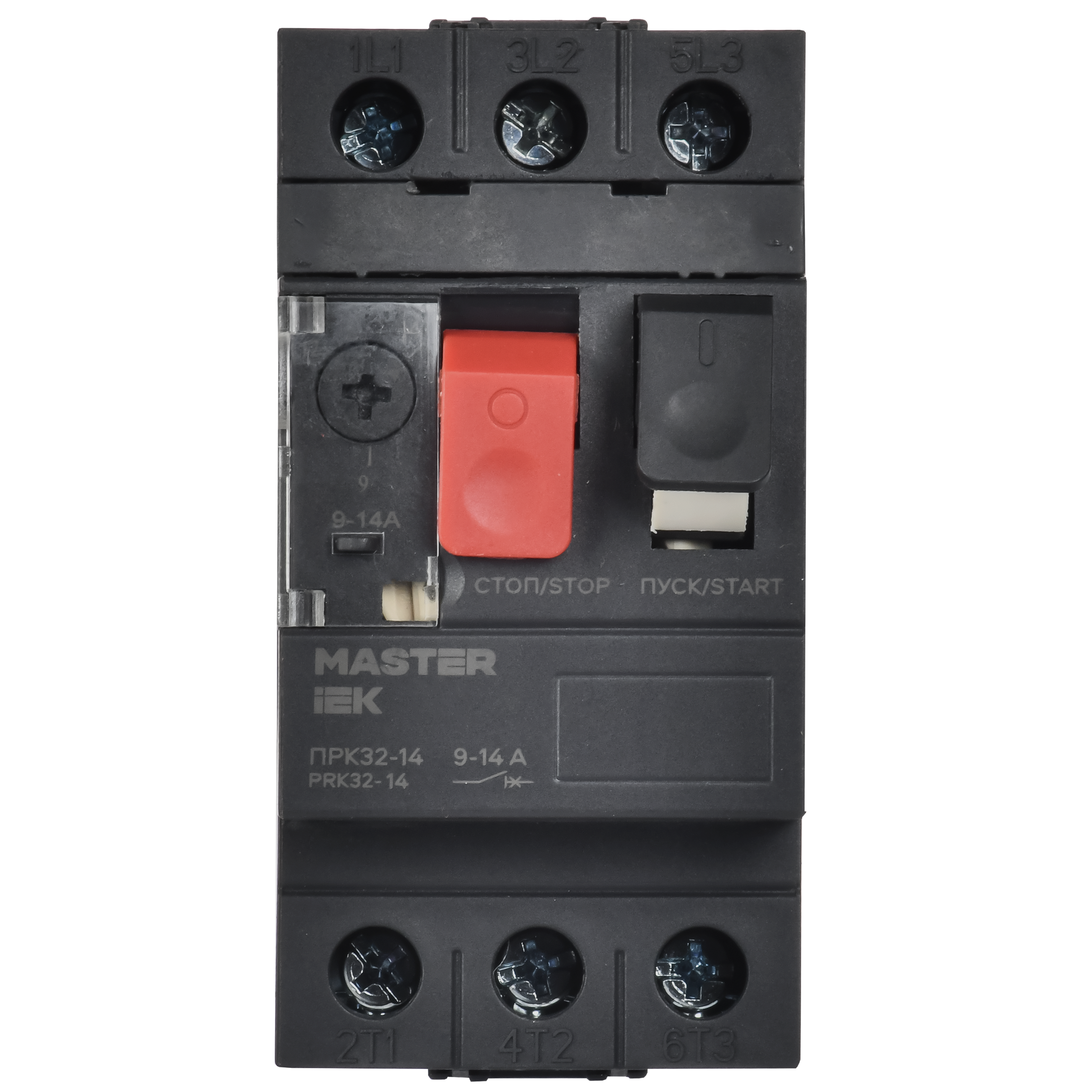

Пускатель ПРК32-14 In=14А Ir=9-14А Ue 660В MASTER IEK

Особенности конструкции

Технические характеристики

Номин ток, А14.0
Диапазон уставки тока расцепления, А9...14
Количество полюсов3
Тип расцепителяТермомагнитный
Вес, кг≤ 0,26
Тип монтажаНа DIN рейку
С термозащитойДа
Коммутационное перенапряжение, В≤ 8000
Номин напряжение изоляции Ui, В660
Тип подключения силовой электрич цепиВинтовое соединение
Высота, мм90.0
Номин частота, Гц50
Класс расцепления - защиты10
Диап регул без заде сраб расцеп короткого замык, А-
Номин импульсное выдерживаемое напряжение, кВ8
Температура эксплуатации, °C-25...40
Применение в окружающей средеВ
Климатическое исполнениеУХЛ3.1
Степень защиты - IPIP20
Тип подключенияВинтовое соединение
Номин продолжительный ток Iu, А14
Номин предельный отключаемый ток к з Iсu 400 В, кА15
Уставка электромагнитного расцепителя, А170.0
С интегрированным вспомогат переклНет
Чувствительность к обрыву фазыДа
Номин предельный отключаемый ток к з Iсu 660 В, кА3
Номин раб напряжение, В230/400/600
Номин мощность управ ЭД в применения АС-3 660В, кВт9.00
Номин мощность управ ЭД в применения АС-3 400В, кВт5.50
Номин мощность управ ЭД в применения АС-3 230В, кВт3.00
РемонтопригодностьНет
Электр или Мех износостойкость, циклов В на О10000
Глубина, мм81.0
Ширина, мм44.5
Номин предельный отключаемый ток к з Iсu 230 В, кА100
Номин откл способность Icu при 400 В AC, кА15
Номин рабочий отключаемый ток к з Iсs 660 В, кА2.25
Конструкция прибораВстраиваемое устройство для встраиваемой техники
С встроенным расцепителем пониж-го напряжНет
Номин рабочий отключаемый ток к з Iсs 400 В, кА7.5

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество150
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060561132974606056113303
Вес брутто, кг0.30515.25
Вес нетто, кг0.29514.75
Объем, м^30.0005010.02505
Длина, см9.648.8
Высота, см8.927
Ширина, см5.219
Способ нанесения информацииНа стикерНа стикер
