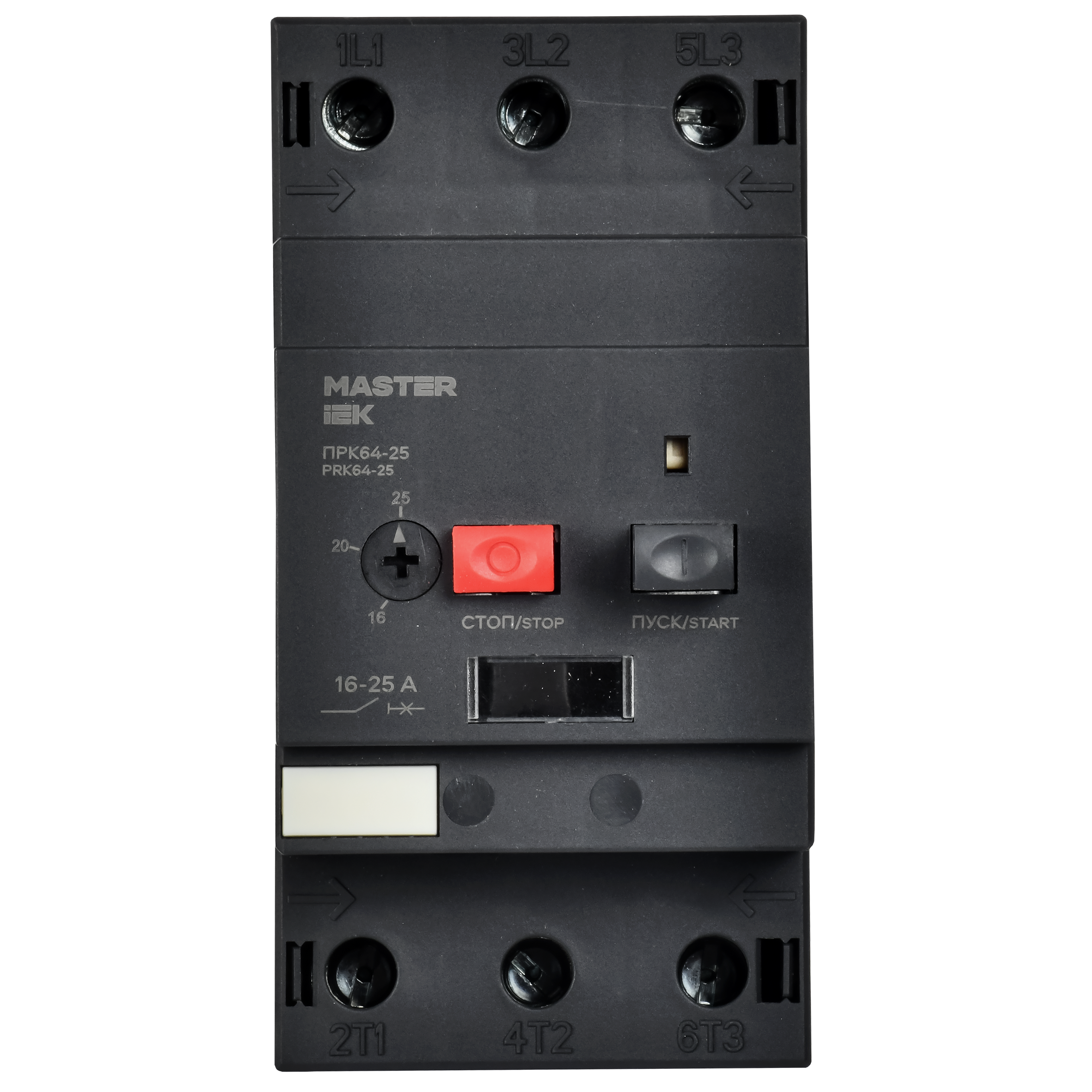

Пускатель ПРК64-25 In=25А Ir=16-25А Ue 660В MASTER IEK
Основные характеристики
| Номин ток, А | 25.0 |
| Диапазон уставки тока расцепления, А | 16...25 |
| Количество полюсов | 3 |
| Тип расцепителя | Термомагнитный |
| С встроенным расцепителем пониж-го напряж | Нет |
Описание
Пускатели серии ПРК-64 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.
Категория применения АС-3.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.
- Широкий ассортимент.
Технические характеристики
| Номин ток, А | 25.0 |
| Диапазон уставки тока расцепления, А | 16...25 |
| Количество полюсов | 3 |
| Тип расцепителя | Термомагнитный |
| С встроенным расцепителем пониж-го напряж | Нет |
| Номин раб напряжение, В | 660 |
| Номин мощность управ ЭД в применения АС-3 660В, кВт | 19.00 |
| Климатическое исполнение | УХЛ3.1 |
| Номин предельный отключаемый ток к з Iсu 230 В, кА | 50 |
| Степень защиты - IP | IP20 |
| Ширина, мм | 63.5 |
| Высота, мм | 112.5 |
| Номин мощность управ ЭД в применения АС-3 400В, кВт | 11.00 |
| Номин напряжение изоляции Ui, В | 660 |
| Номин откл способность Icu при 400 В AC, кА | 15 |
| Чувствительность к обрыву фазы | Да |
| Ном ток плавкого предохранителя Icc-Icu 400В аМ, А | 80 |
| Электр или Мех износостойкость, циклов В на О | 10000 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| С интегрированным вспомогат перекл | Нет |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Вес, кг | 0,79 |
| Номин рабочий отключаемый ток к з Iсs 660 В, кА | 3.00 |
| Номин предельный отключаемый ток к з Iсu 400 В, кА | 15 |
| Температура эксплуатации, °C | -25...40 |
| Тип монтажа | На DIN рейку |
| Глубина, мм | 78.0 |
| Ном ток плавкого предохран Icc-Icu 400В GL-gG, А | 100 |
| Уставка электромагнитного расцепителя, А | 327.0 |
| Тип подключения | Винтовое соединение |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| С термозащитой | Да |
| Класс расцепления - защиты | 10А |
| Тепловые потери, Вт на полюс | 3.0 |
| Номин продолжительный ток Iu, А | 25 |
| Номин частота, Гц | 50 |
| Номин рабочий отключаемый ток к з Iсs 400 В, кА | 15.0 |
| Номин мощность управ ЭД в применения АС-3 230В, кВт | 8.00 |
| Номин предельный отключаемый ток к з Iсu 660 В, кА | 3 |
| Применение в окружающей среде | В |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 4.07 MB)
Дополнительное фото продукта (PNG, 3.73 MB)
Дополнительное фото продукта (PNG, 5.85 MB)
Дополнительное фото продукта (PNG, 3.99 MB)
Дополнительное фото продукта (PNG, 4.05 MB)
Габаритный Чертеж (JPG, 2.10 MB)
Габаритный Чертеж (JPG, 130.71 KB)
Листовка (PDF, 1.92 MB)
Схема Подключения (JPG, 93.00 KB)
Схема Подключения (JPG, 1.95 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 24 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056481655 | 4606056468243 |
| Вес брутто, кг | 0.792 | 19 |
| Вес нетто, кг | 0.741 | 17.784 |
| Объем, м^3 | 0.001144 | 0.027456 |
| Длина, см | 11.9 | 44 |
| Высота, см | 10.4 | 24 |
| Ширина, см | 6.4 | 26 |
| Способ нанесения информации | На стикер | На стикер |
