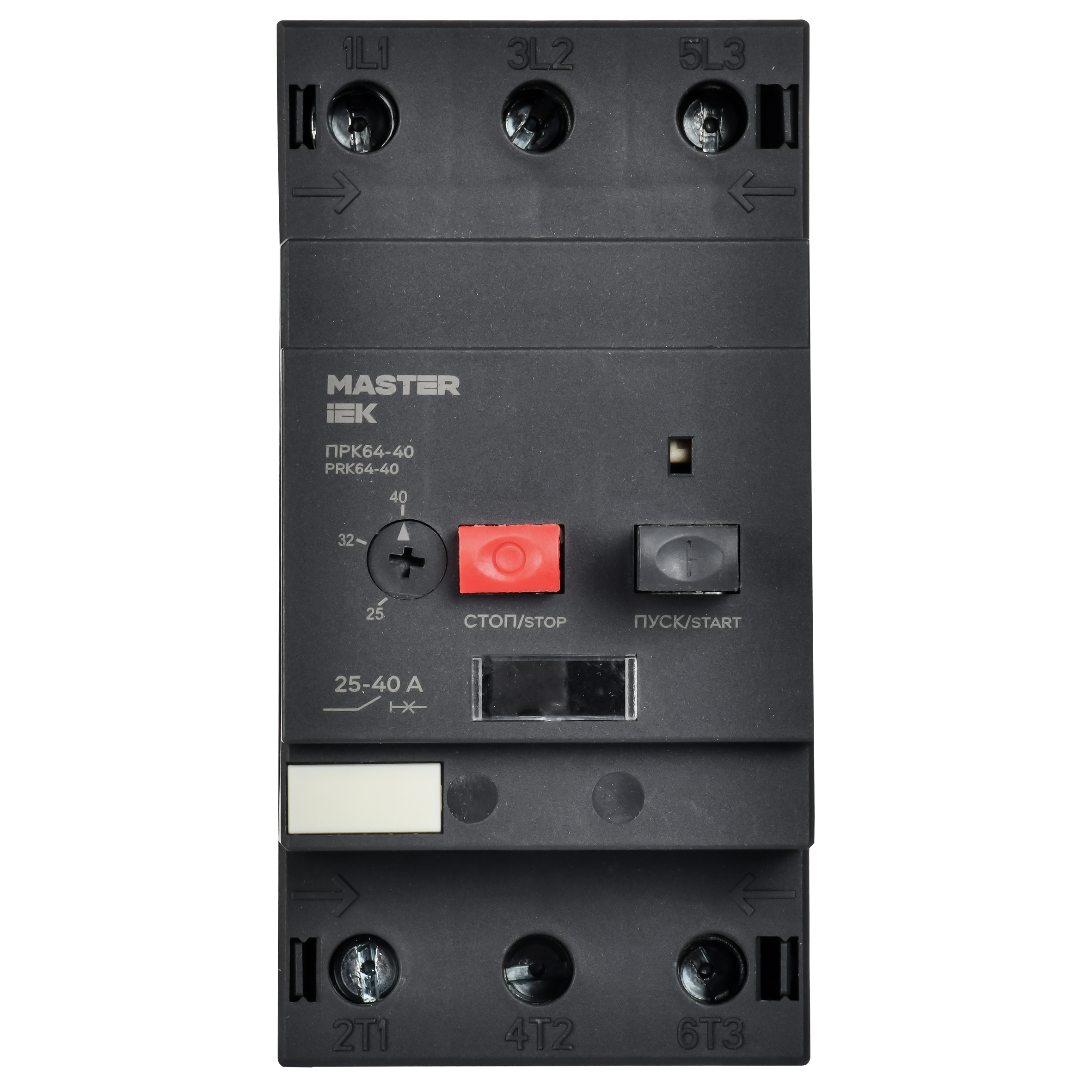

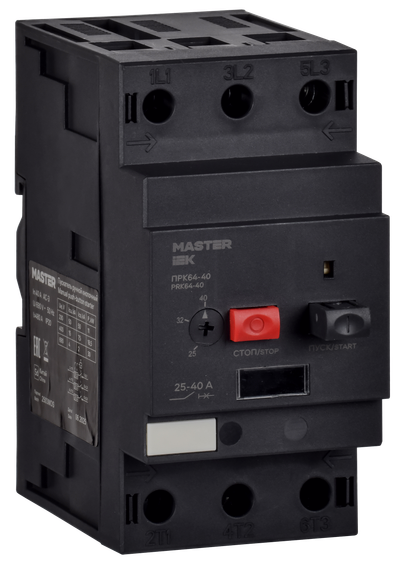

Пускатель ПРК64-40 In=40А Ir=25-40А Ue 660В MASTER IEK
Основные характеристики
| Номин ток, А | 40.0 |
| Диапазон уставки тока расцепления, А | 25...40 |
| Количество полюсов | 3 |
| Тип расцепителя | Термомагнитный |
| Номин частота, Гц | 50 |
Описание
Пускатели серии ПРК-64 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.
Категория применения АС-3.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.
- Широкий ассортимент.
Технические характеристики
| Номин ток, А | 40.0 |
| Диапазон уставки тока расцепления, А | 25...40 |
| Количество полюсов | 3 |
| Тип расцепителя | Термомагнитный |
| Номин частота, Гц | 50 |
| Ном ток плавкого предохран Icc-Icu 400В GL-gG, А | 315 |
| Степень защиты - IP | IP20 |
| Номин мощность управ ЭД в применения АС-3 230В, кВт | 11.00 |
| Номин мощность управ ЭД в применения АС-3 660В, кВт | 30.00 |
| Высота, мм | 112.5 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Тепловые потери, Вт на полюс | 3.0 |
| Электр или Мех износостойкость, циклов В на О | 10000 |
| Номин откл способность Icu при 400 В AC, кА | 15 |
| С встроенным расцепителем пониж-го напряж | Нет |
| Номин мощность управ ЭД в применения АС-3 400В, кВт | 19.00 |
| Климатическое исполнение | УХЛ3.1 |
| Номин предельный отключаемый ток к з Iсu 400 В, кА | 15 |
| Класс расцепления - защиты | 10А |
| С термозащитой | Да |
| Тип монтажа | На DIN рейку |
| Номин продолжительный ток Iu, А | 40 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Ном ток плавкого предохранителя Icc-Icu 400В аМ, А | 250 |
| Ширина, мм | 63.5 |
| Тип подключения | Винтовое соединение |
| Номин рабочий отключаемый ток к з Iсs 400 В, кА | 15.0 |
| Номин предельный отключаемый ток к з Iсu 660 В, кА | 3 |
| С интегрированным вспомогат перекл | Нет |
| Номин рабочий отключаемый ток к з Iсs 660 В, кА | 3.00 |
| Уставка электромагнитного расцепителя, А | 480.0 |
| Глубина, мм | 78.0 |
| Номин предельный отключаемый ток к з Iсu 230 В, кА | 50 |
| Вес, кг | 0,79 |
| Применение в окружающей среде | В |
| Чувствительность к обрыву фазы | Да |
| Номин раб напряжение, В | 660 |
| Температура эксплуатации, °C | -25...40 |
| Номин напряжение изоляции Ui, В | 660 |
| Диап регул без заде сраб расцеп короткого замык, А | - |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 4.01 MB)
Дополнительное фото продукта (PNG, 3.73 MB)
Дополнительное фото продукта (PNG, 5.85 MB)
Дополнительное фото продукта (PNG, 3.99 MB)
Дополнительное фото продукта (PNG, 4.05 MB)
Листовка (PDF, 1.92 MB)
Схема Подключения (JPG, 93.00 KB)
Схема Подключения (JPG, 1.95 MB)
Габаритный Чертеж (JPG, 2.10 MB)
Габаритный Чертеж (JPG, 130.71 KB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 24 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056481679 | 4606056468267 |
| Вес брутто, кг | 0.792 | 19 |
| Вес нетто, кг | 0.741 | 17.784 |
| Объем, м^3 | 0.001144 | 0.027456 |
| Длина, см | 12.2 | 54.2 |
| Высота, см | 10.6 | 23.1 |
| Ширина, см | 7.3 | 32 |
| Способ нанесения информации | На стикер | На стикер |
