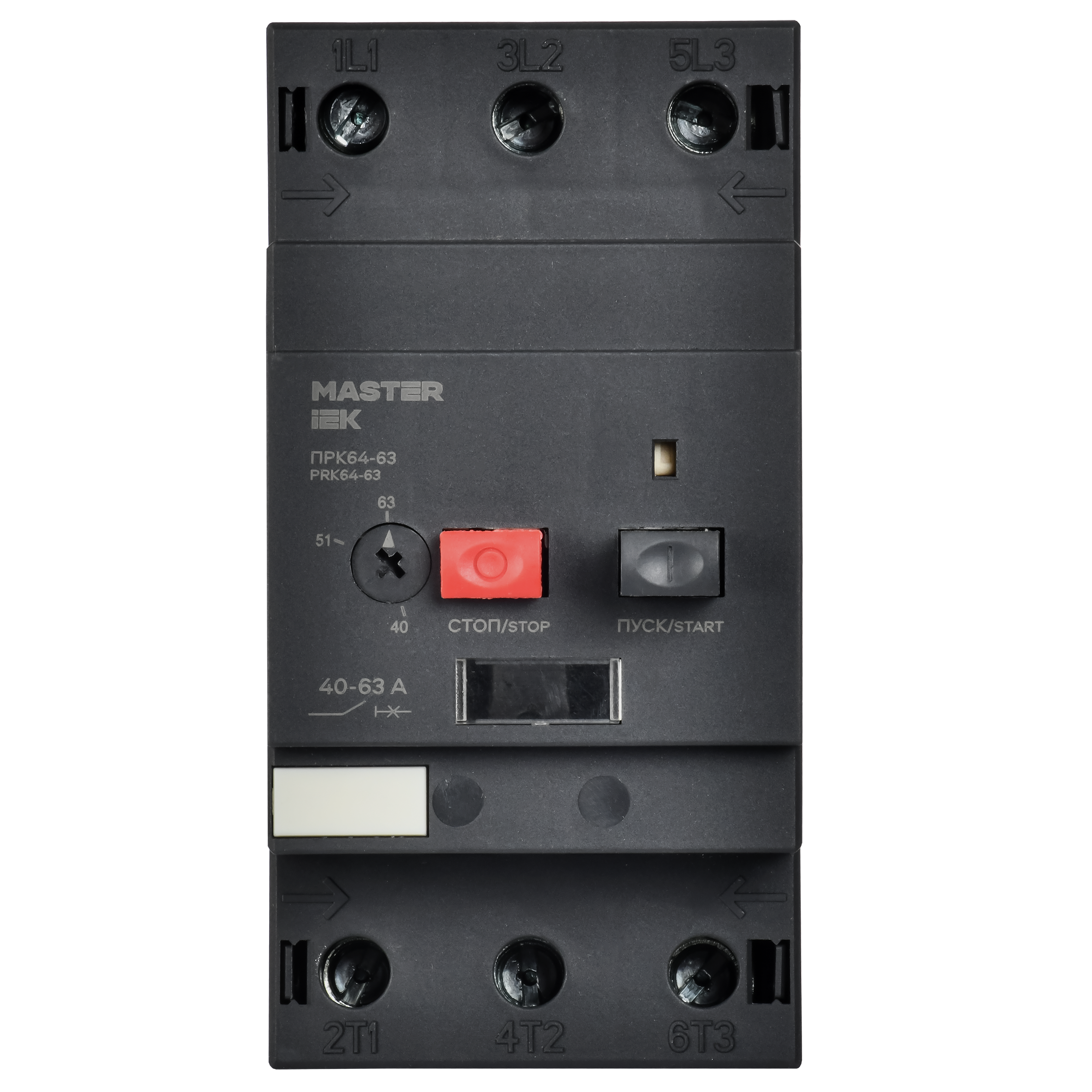

Пускатель ПРК64-63 In=64А Ir=40-63А Ue 660В MASTER IEK
Основные характеристики
| Номин ток, А | 64.0 |
| Диапазон уставки тока расцепления, А | 40...63 |
| Количество полюсов | 3 |
| Тип расцепителя | Термомагнитный |
| С встроенным расцепителем пониж-го напряж | Нет |
Описание
Пускатели серии ПРК-64 торговой марки IEK предназначены для управления и защиты трехфазных асинхронных электродвигателей от перегрузки, коротких замыканий и неполнофазных режимов работы. Совмещают в себе несколько функций: функции "Автомата защиты двигателя" и функции ручного пускателя.
Применяются на промышленных объектах, в сельском хозяйстве, строительстве. Также возможно использование для местного управления отдельными электродвигателями, в автоматике жилых и административных сооружений.
Категория применения АС-3.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая точность срабатывания.
- Удобная регулировка.
- Широкий ассортимент.
Технические характеристики
| Номин ток, А | 64.0 |
| Диапазон уставки тока расцепления, А | 40...63 |
| Количество полюсов | 3 |
| Тип расцепителя | Термомагнитный |
| С встроенным расцепителем пониж-го напряж | Нет |
| Номин откл способность Icu при 400 В AC, кА | 15 |
| Вес, кг | 0,79 |
| С интегрированным вспомогат перекл | Нет |
| Номин раб напряжение, В | 660 |
| Степень защиты - IP | IP20 |
| Класс расцепления - защиты | 10А |
| Тепловые потери, Вт на полюс | 3.0 |
| Номин частота, Гц | 50 |
| Тип монтажа | На DIN рейку |
| Глубина, мм | 78.0 |
| Номин мощность управ ЭД в применения АС-3 230В, кВт | 15.00 |
| Ширина, мм | 63.5 |
| Номин рабочий отключаемый ток к з Iсs 660 В, кА | 3.00 |
| Номин мощность управ ЭД в применения АС-3 660В, кВт | 45.00 |
| Конструкция прибора | Встраиваемое устройство для встраиваемой техники |
| Тип подключения | Винтовое соединение |
| Электр или Мех износостойкость, циклов В на О | 10000 |
| Чувствительность к обрыву фазы | Да |
| Высота, мм | 112.5 |
| Уставка электромагнитного расцепителя, А | 756.0 |
| Температура эксплуатации, °C | -25...40 |
| Ном ток плавкого предохран Icc-Icu 400В GL-gG, А | 400 |
| Применение в окружающей среде | В |
| Номин предельный отключаемый ток к з Iсu 660 В, кА | 3 |
| Тип подключения силовой электрич цепи | Винтовое соединение |
| Номин рабочий отключаемый ток к з Iсs 400 В, кА | 15.0 |
| Номин предельный отключаемый ток к з Iсu 400 В, кА | 15 |
| Ном ток плавкого предохранителя Icc-Icu 400В аМ, А | 315 |
| Номин мощность управ ЭД в применения АС-3 400В, кВт | 30.00 |
| Номин предельный отключаемый ток к з Iсu 230 В, кА | 50 |
| Номин напряжение изоляции Ui, В | 660 |
| С термозащитой | Да |
| Номин продолжительный ток Iu, А | 63 |
| Диап регул без заде сраб расцеп короткого замык, А | - |
| Климатическое исполнение | УХЛ3.1 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Дополнительное фото продукта (PNG, 3.97 MB)
Дополнительное фото продукта (PNG, 3.73 MB)
Дополнительное фото продукта (PNG, 5.85 MB)
Дополнительное фото продукта (PNG, 3.99 MB)
Дополнительное фото продукта (PNG, 4.05 MB)
Габаритный Чертеж (JPG, 2.10 MB)
Листовка (PDF, 1.92 MB)
Габаритный Чертеж (JPG, 130.71 KB)
Схема Подключения (JPG, 93.00 KB)
Схема Подключения (JPG, 1.95 MB)
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 24 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056481693 | 4606056468281 |
| Вес брутто, кг | 0.796 | 19.1 |
| Вес нетто, кг | 0.741 | 17.784 |
| Объем, м^3 | 0.00109 | 0.02616 |
| Длина, см | 12.1 | 43.4 |
| Высота, см | 10.8 | 23.1 |
| Ширина, см | 7.3 | 26.1 |
| Способ нанесения информации | На стикер | На стикер |
