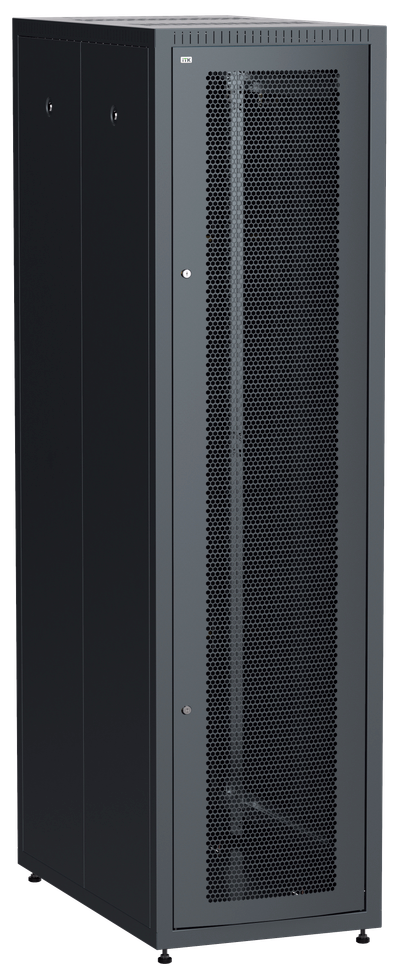

ITK LINEA E Шкаф напольный сетевой 19" 33U 600х1000мм перфорированная передняя дверь задняя металлическая черный
Основные характеристики
| Высота U | 33 |
| Глубина, мм | 1000 |
| Ширина, мм | 600 |
| Максимальная статическая нагрузка, кг | 700 (опоры), 300 (ролики) |
| Сборно-разборный | Да |
Описание
Напольные 19" шкафы серии LINEA E предназначены для размещения телекоммуникационного оборудования. Шкафы выполнены в системе несущих конструкций серии 482,6 мм по ГОСТ 28601.2-90.
Шкафы разборной конструкции состоит из основания, крыши, вертикальных стоек, профилей и дверей. Доступ для монтажа оборудования возможен с четырех сторон через съемные боковые стенки, переднюю и заднюю двери. Двери легкосъемные с запиранием на точечные замки.
Для обеспечения эффективного теплообмена и поддержания необходимого температурного режима, в крышу шкафа могут установлены ITK вентиляторные панели серии ПВ до 3х штук в шкаф (глубина 1000мм). Крыша и основание имеют перфорацию для установки ITK щеточных кабельных вводов.
Вертикальные 19" монтажные профили регулируются по глубине с шагом 20 мм. Регулируемые опоры (ножки) позволяют компенсировать неровности пола. Комплект заземления шкафа позволяет соединить все части шкафа в единый контур заземления. Шкафы могут быть состыкованы между собой с помощью комплекта для соединения.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент исполнений и габаритов.
- Сборно-разборная конструкция.
- L-образная форма 19" монтажных профилей.
- 19" монтажные профили регулируются по глубине и имеют цифровую маркировку высоты в юнитах.
- Доступ к внутреннему пространству шкафа возможен с 4-х сторон.
- Боковые стенки съёмные, оснащены замком.
- Все токопроводящие элементы конструкции имеют шпильки заземления.
- Два точечных дверных замка.
- Дверь может легко и быстро перенавешиваться.
- Защитная пленка на стекле у обзорной двери.
- Вентилируемая дверь имеет 75% перфорации.
- Полностью совместимы с ассортиментом дверей шкафов LINEA N.
- Хорошая естественная вентиляция, возможность установки дополнительных вентиляторных панелей серии ПВ.
- Возможна одновременная установка шкафа на ножки и на ролики.
- Наличие большого количества совместимых аксессуаров и комплектующих производства ITK.
- Выполнены в соответствии со стандартами IEC62208, IEC60950, ТР ТС 020/2011, ГОСТ 28601.1-90 и 28601.2-90, ГОСТ 14254.
Технические характеристики
| Высота U | 33 |
| Глубина, мм | 1000 |
| Ширина, мм | 600 |
| Максимальная статическая нагрузка, кг | 700 (опоры), 300 (ролики) |
| Сборно-разборный | Да |
| Цвет | Черный |
| Полезная глубина, мм | 900 |
| Тип передней двери | Перфорированная металлическая |
| Тип задней двери | Металлическая |
| Кол-во дверей шкафа | 2 |
| Номер цвета RAL | 9005 |
| Материал монтажных профилей | Оцинкованная листовая сталь 1,5 мм |
| Высота, мм | 1600 |
| Модульное расширение | Прочее |
| Шаг регулировки направляющих, мм | 20 |
| Климатическое исполнение | УЗ |
| Температура эксплуатации, °C | -10...45 |
| Модель или исполнение | Со неподвижной рамой |
| Место монтажа | Передняя и задняя сторона |
| Угол открытия двери, ° | 120 |
| С боковой стенкой | Да |
| Съемный или разборный | Да |
| С передней дверью | Да |
| Тип монтажа | Напольный |
| Защитное покрытие поверхности | Порошковая окраска |
| Материал | Сталь |
| Степень защиты - IP | IP20 |
| Количество модулей (U-юнитов) в высоту | - |
Комплектация
| Артикул | Наименование | Кол-во |
|---|---|---|
| LE05-33UX1-X | ITK LINEA E Комплект стенок боковых 1000мм для шкафа 33U черный | 1 |
| LE05-33U6X-DM | ITK LINEA E Дверь металлическая 600мм для шкафа 33U черная | 1 |
| LE05-XXX61-X | ITK LINEA E Комплект основание и крыша 600х1000мм для шкафа 18-47U черный | 1 |
| LE05-33UXX-XL | ITK LINEA E Комплект стоек и профилей для шкафа 33U черный | 1 |
| LE05-33U6X-DP | ITK LINEA E Дверь перфорированная 600мм для шкафа 33U черная | 1 |
Документация
Сертификаты
Декларация ТР ТС (PDF, 947.53 KB)
Декларация ТР ТС (PDF, 481.34 KB)
Экспертное заключение (PDF, 354.14 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Декларация ТР ТС (PDF, 957.59 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Сертификат добровольный ГОСТ Р (PDF, 440.01 KB)
Отказное письмо ТР ТС НВО, ЭМС, ТР ЕАЭС (PDF, 262.43 KB)
Отрицательное решение ТР ЕАЭС (PDF, 344.35 KB)
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056614404 | 4606056614404 |
| Вес брутто, кг | 94.54 | 94.54 |
| Вес нетто, кг | 94.54 | 94.54 |
| Объем, м^3 | 1.401673 | 1.401673 |
| Длина, см | 210 | 211 |
| Высота, см | 60 | 73 |
| Ширина, см | 90 | 91 |
| Способ нанесения информации | На стикер | На стикер |
