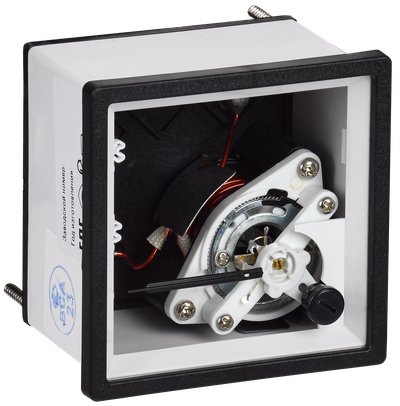

Амперметр Э47 (без шкалы) класс точности 1,5 72х72мм IEK

Основные характеристики
Модель или исполнение | На переднюю панель |
Диапазон измерений, А | 0...6000 |
Тип напряжения | Переменный (AC) |
Ширина, мм | 72 |
Высота, мм | 72 |
Описание
Применяются в низковольтных комплектных устройствах в распределительных электрических сетях жилых, коммерческих и производственных объектов. Амперметры Э47 со сменными шкалами - аналоговые электромагнитные электроизмерительные приборы - предназначены для измерения силы тока в электрических цепях переменного тока. Соответствуют требованиям ГОСТ 30012.1, 8711, 22261; ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и изготовлены по техническим условиям ТУ 4223-023-18461115-2008. Принцип действия: Амперметры Э47 относятся к приборам с электромагнитной системой. В составе имеют круглую катушку с помещенными внутрь подвижным и неподвижным сердечниками. При протекании тока через витки катушки, создается магнитное поле, намагничивающее оба сердечника. Вследствие чего, одноименные полюса сердечников отталкиваются, и подвижный сердечник поворачивает ось со стрелкой. Для защиты от негативного влияния внешних магнитных полей, катушка и сердечники защищены металлическим экраном. Прибор приобретается без шкал, шкалы сменные приобретаются отдельно.
Срок службы:
10 лет
Гарантия:
2 года
Преимущества
- В зависимости от технических требований, возможно в короткий срок подобрать определенную сменную шкалу.
- Широкий диапазон измерений: до 6000 А.
- Класс точности 1.5.
- Удобство монтажа.
- Полная совместимость с трансформаторами тока ТТИ торговой марки IEK.
- Возможность корректировки нулевой отметки.
- Электробезопасность.

Технические характеристики
Модель или исполнение | На переднюю панель |
Диапазон измерений, А | 0...6000 |
Тип напряжения | Переменный (AC) |
Ширина, мм | 72 |
Высота, мм | 72 |
Номин раб напряжение, В | 400 |
Класс точности | 1.5 |
Номин конечное значение шкалы, А | 6000 |
Набор индикаторов | Нет |
Система | IEK_V0000059 |
Макс отклонение стрелки прибора, ° | 90 |
Шкала превышения тока | Нет |
Калиброванный | Да |
Подсветка шкалы | Нет |
Потери энергии, Вт | - |
Модульное исполнение | Да |
Трансформаторное включение | Да |
Измерительная система | Прочее |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Комплектация
Логистические параметры
Индивидуальная | Транспортная | |
---|---|---|
Количество | 1 | 100 |
Единицы измерения | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084410044 | 4610084410051 |
Вес брутто, кг | 0.208 | 20.83 |
Вес нетто, кг | 0.14 | 14 |
Объем, м^3 | 0.000769 | 0.0769 |
Длина, см | 9.1 | 47.4 |
Высота, см | 9.3 | 37.4 |
Ширина, см | 8.7 | 43.4 |
Способ нанесения информации | На коробку | На стикер |
