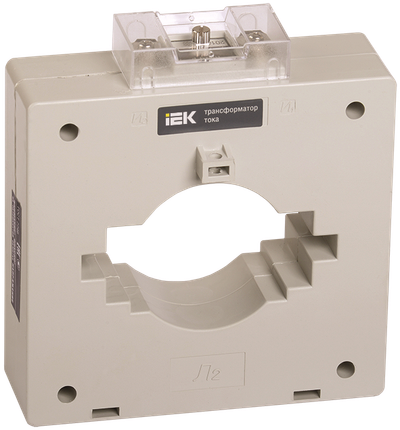

Трансформатор тока ТШП-0,66 1200/5А 15ВА 0,5S 85 IEK
Артикул:
Основные характеристики
| Первичный номин ток, А | 1200 |
| Вторичный номин ток, А | 5 |
| Класс точности | 0,5S |
| Вторичное подключение | Винтовое соединение |
| С медной шиной | Нет |
Описание
Трансформаторы тока шинные в пластиковом корпусе ТШП-0,66 предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.
Соответствуют требованиям ГОСТ 7746.
На основании положительных результатов испытаний на трансформаторы тока ТШП-0,66 выдано свидетельство об утверждении типа средств измерений. Трансформаторы тока ТШП-0,66 внесены в государственный реестр средств измерений под номером – 58385-14.
Срок службы:
40 лет
Гарантия:
5 лет
Преимущества
- Корпус всех трансформаторов ТОП-0,66 и ТШП-0,66 выполнен из самозатухающего пластика.
- В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки, крепежные элементы для установки на монтажную панель и фиксации шины, цветные наклейки для индикации фаз.
- Малый вес и компактные габариты позволяют существенно сэкономить место в шкафу.
- Межповерочный интервал составляет 4 года.
Технические характеристики
| Первичный номин ток, А | 1200 |
| Вторичный номин ток, А | 5 |
| Класс точности | 0,5S |
| Вторичное подключение | Винтовое соединение |
| С медной шиной | Нет |
| Номин напряжение, В | 660 |
| Модель или исполнение | Преобразователь тока с первичной обмоткой |
| С защитой от прикосновения | Да |
| Наибольшее раб напряжение, кВ | 0,72 |
| Класс точности | 0,5S |
| Температура эксплуатации, °C | -45…+50 |
| Номин частота, Гц | 50/60 |
| Калиброванный | Да |
| Номин вторичная полная мощность, ВА | 15 |
| Климатическое исполнение | УХЛ3 |
| Установка на защёлках | Нет |
| Рабочее положение | Любое |
| Номин коэф безоп втор обмотки, Кбном | ≥ 5 |
| Степень защиты - IP | IP20 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 12 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056356069 | 4606056356076 |
| Вес брутто, кг | 0.792 | 9.5 |
| Вес нетто, кг | 0.768 | 9.216 |
| Объем, м^3 | 0.00152 | 0.01824 |
| Длина, см | 13.5 | 32 |
| Высота, см | 16.8 | 19 |
| Ширина, см | 4.7 | 30 |
| Способ нанесения информации | На стикер | На стикер |
