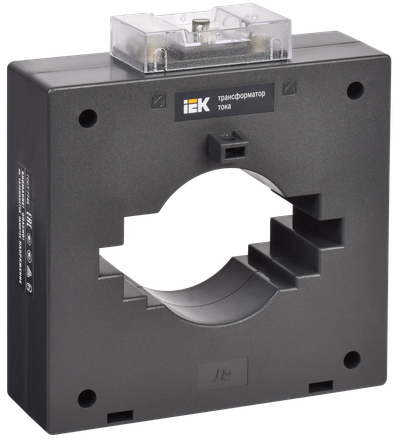

Трансформатор тока ТТИ-100 1000/5А 15ВА 0,5 IEK
Основные характеристики
| Первичный номин ток, А | 1000 |
| Вторичный номин ток, А | 5 |
| Класс точности | 0,5 |
| Макс диаметр кабеля, мм | 60 |
| Вторичное подключение | Винтовое соединение |
Описание
Трансформаторы тока ТТИ предназначены: - для применения в схемах учета электроэнергии при расчетах с потребителями; - для применения в схемах коммерческого учета электроэнергии; - для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления.
Соответствуют требованиям ГОСТ 7746 и изготовлены по техническим условиям ТУ 3414-001-18461115-2006.
Трансформаторы тока ТТИ за высокие показатели качества награждены серебряной медалью на международном конкурсе "Лучшее электрооборудование-2005 года", в организации которого принимали участие Министерство промышленности и энергетики РФ, Госстандарт РФ, АНО "Союзэкспертиза".
На основании положительных результатов испытаний на трансформаторы тока ТТИ выдано свидетельство об утверждении типа средств измерений.
Трансформаторы тока ТТИ внесены в государственный реестр средств измерений под номером 28139-12.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Медная луженая шина у трансформаторов ТТИ-А дает возможность подключать как медные, так и алюминиевые проводники.
- Корпус всех трансформаторов ТТИ выполнен из самозатухающего пластика.
- В комплект каждого трансформатора входит крышка, которой закрываются клеммы вторичной обмотки. Также трансформаторы ТТИ-А комплектуются винтами и гайками для крепления проводников. Трансформаторы ТТИ-30/ТТИ-125 комплектуются скобой для крепления шины в окне трансформатора.
- Вес и габариты - на 10-20% меньше аналогичных трансформаторов тока других отечественных производителей.
- Межповерочный интервал 4 года.
Особенности конструкции
Технические характеристики
| Первичный номин ток, А | 1000 |
| Вторичный номин ток, А | 5 |
| Класс точности | 0,5 |
| Макс диаметр кабеля, мм | 60 |
| Вторичное подключение | Винтовое соединение |
| С медной шиной | Нет |
| Номин напряжение, В | 660 |
| Модель или исполнение | Преобразователь тока с первичной обмоткой |
| Наибольшее раб напряжение, кВ | 0,72 |
| Климатическое исполнение | IEK_V0000009 |
| Степень защиты - IP | EV006405 |
| Установка на защёлках | Нет |
| С защитой от прикосновения | Да |
| Калиброванный | Да |
| Номин вторичная полная мощность, ВА | 15 |
| Номин частота, Гц | 50 |
| Класс точности | 0,5 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 16 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056124705 | 4606056124712 |
| Вес брутто, кг | 0.9 | 14.4 |
| Вес нетто, кг | 0.873 | 12.96 |
| Объем, м^3 | 0.002088 | 0.033408 |
| Длина, см | 15 | 58 |
| Высота, см | 16 | 18 |
| Ширина, см | 7 | 32 |
| Способ нанесения информации | На стикер | На стикер |
