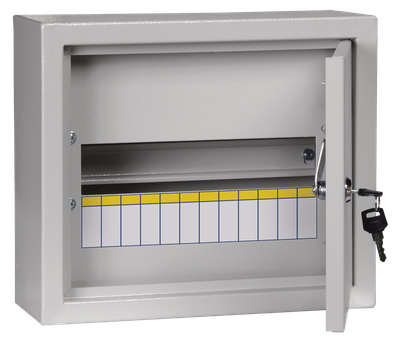

TITAN 3 Корпус металлический ЩРн-12 (265х310х120мм) IP31 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 12 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
Описание
Корпуса навесные распределительные ЩРн TITAN 3 предназначены для сборки электрощитов в квартирах, коттеджах, гаражах и административных зданиях. Щиты производятся в России, а их безопасность подтверждена испытаниями в лаборатории. Классический лаконичный дизайн, линейка от 9 до 72 модулей позволят с лёгкостью подобрать решение к любой технической задаче в низком ценовом сегменте.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Съемная оперативная панель для защиты от токоведующих частей.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
- Предусмотрена возможность установки внешнего контура заземления корпуса.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 12 |
| Кол-во рядов | 1 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
| Высота, мм | 265.0 |
| Ширина, мм | 310.0 |
| Глубина, мм | 120.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Нет |
| DIN-рейка | Да |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Нет |
| Монтажная глубина - ниши, мм | - |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Отказное письмо ТР ТС НВО (PDF, 1.01 MB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 428.43 KB)
Экспертное заключение (PDF, 285.33 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМП, ОБМиО, ТР ЕАЭС (PDF, 376.73 KB)
Отказное письмо ТР ЕАЭС (PDF, 556.50 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 1 шт.
Метизы.
Паспорт - 1 экз.
Таблица маркировочная
Знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056145779 | 4606056145779 |
| Вес брутто, кг | 3.3 | 3.3 |
| Вес нетто, кг | 3.2 | 3.2 |
| Объем, м^3 | 0.011694 | 0.011694 |
| Длина, см | 32.5 | 31.5 |
| Высота, см | 13.5 | 13.5 |
| Ширина, см | 28 | 27.5 |
| Способ нанесения информации | На стикер | На стикер |
