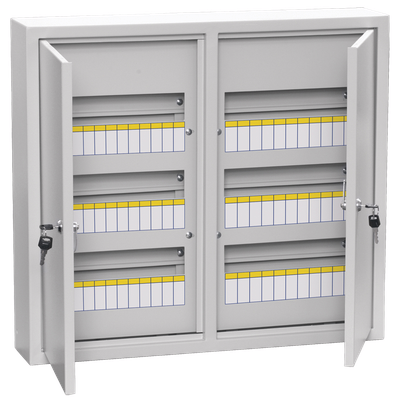

TITAN 3 Корпус металлический ЩРн-72 (540х600х120мм) IP31 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 72 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
Описание
Корпуса навесные распределительные ЩРн TITAN 3 предназначены для сборки электрощитов в квартирах, коттеджах, гаражах и административных зданиях. Щиты производятся в России, а их безопасность подтверждена испытаниями в лаборатории. Классический лаконичный дизайн, линейка от 9 до 72 модулей позволят с лёгкостью подобрать решение к любой технической задаче в низком ценовом сегменте.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Съемная оперативная панель для защиты от токоведующих частей.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
- Предусмотрена возможность установки внешнего контура заземления корпуса.
Особенности конструкции
Оцинкованная рейка для крепления шин N и PE.
Защитная оперативная панель, исключающая поражение током в ходе эксплуатации готового изделия.
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 72 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
| Высота, мм | 540.0 |
| Ширина, мм | 600.0 |
| Глубина, мм | 120.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| Тип крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Нет |
| Монтажная глубина - ниши, мм | - |
| DIN-рейка | Да |
| С монтажной платой | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 0.418 MB)
Отказное письмо ТР ТС НВО (PDF, 3.033 MB)
Отказное письмо ТР ТС НВО (PDF, 1.010 MB)
Отказное письмо ТР ЕАЭС 043 (PDF, 21.415 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМП, ОБМиО, ТР ЕАЭС (PDF, 0.368 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 0.418 MB)
Отказное письмо ФЗ-123 (PDF, 21.085 MB)
Отказное письмо ТР ЕАЭС (PDF, 0.543 MB)
Паспорта и РЭ
Информационные материалы
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 2 шт.
Таблица маркировочная (12 модулей) - 6 шт.
Метизы.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056145830 | 4606056145830 |
| Вес брутто, кг | 11.95 | 11.95 |
| Вес нетто, кг | 10.6 | 10.6 |
| Объем, м^3 | 0.045293 | 0.045293 |
| Длина, см | 61.5 | 61 |
| Высота, см | 13.5 | 13.5 |
| Ширина, см | 55.5 | 55 |
| Способ нанесения информации | На стикер | На стикер |
