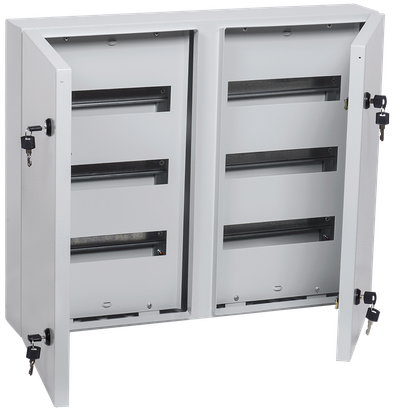

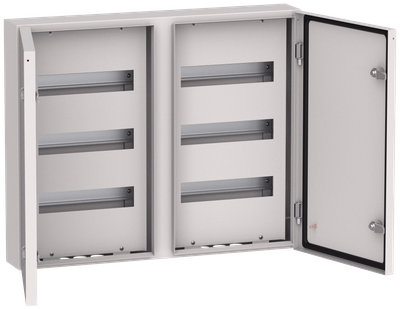

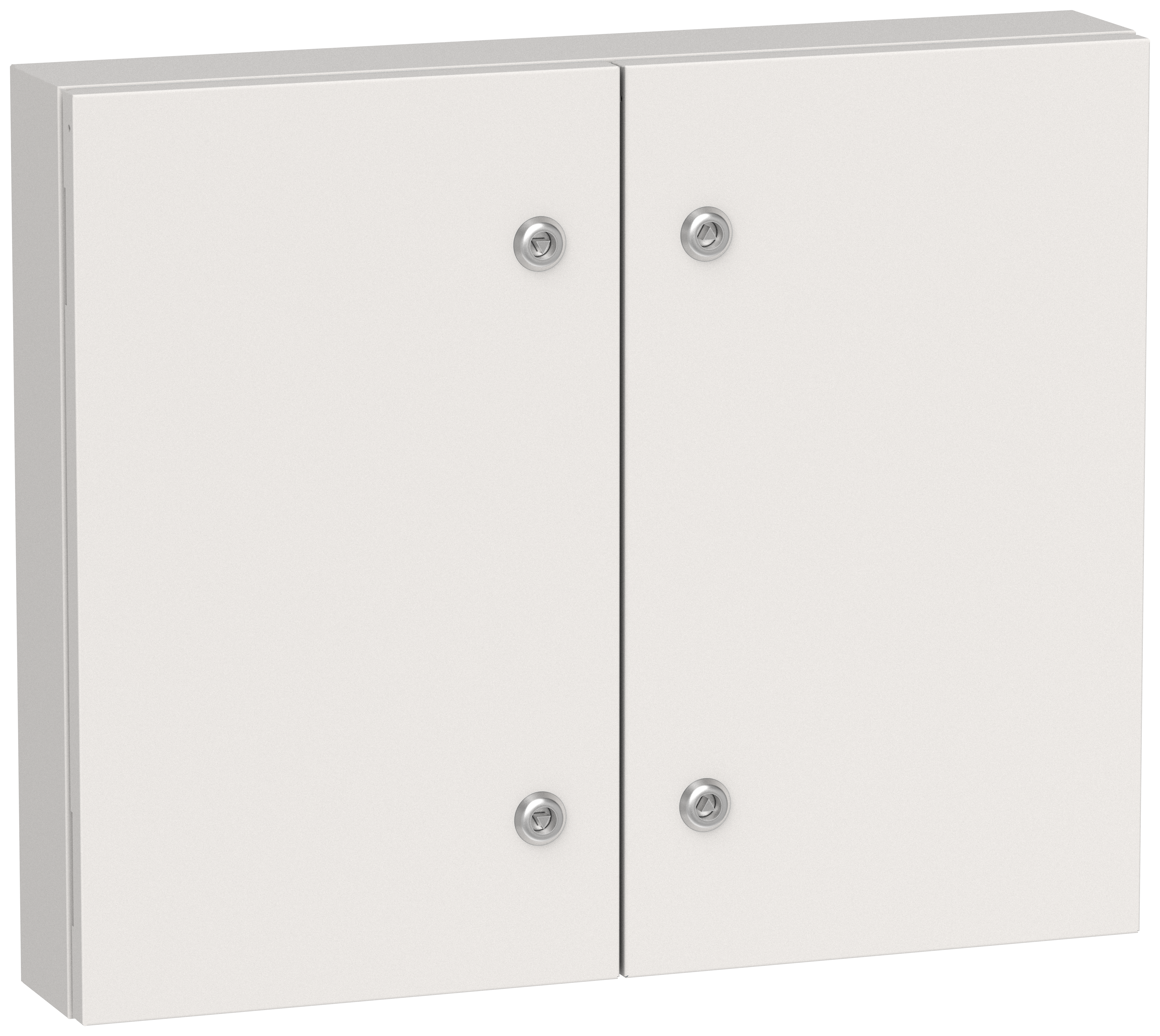

TITAN 3 Корпус металлический ЩРн-72 (540х660х120мм) IP54 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 72 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP54 |
Описание
Корпуса навесные распределительные ЩРн TITAN 3 предназначены для сборки электрощитов в квартирах, коттеджах, гаражах и административных зданиях. Щиты производятся в России, а их безопасность подтверждена испытаниями в лаборатории. Классический лаконичный дизайн, линейка от 9 до 72 модулей, повышенная IP-защита позволят с лёгкостью подобрать решение к любой технической задаче в низком ценовом сегменте.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Съемная оперативная панель для защиты от токоведующих частей.
- Провод заземления, знаки электробезопасности и сальники-пирамидки входят в базовую комплектацию корпуса.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 72 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP54 |
| Высота, мм | 540.0 |
| Ширина, мм | 660.0 |
| Глубина, мм | 120.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| Тип крышки | Закрытого типа (закрывающаяся) |
| DIN-рейка | Да |
| С прозрачной крышкой | Нет |
| Монтажная глубина - ниши, мм | - |
| Прозрачная дверца или крышка | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Нет |
| С замком | Да |
Документация
Сертификаты
Декларация 025 (PDF, 1.86 MB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 314.11 KB)
Экспертное заключение (PDF, 535.42 KB)
Экспертное заключение (PDF, 328.27 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Отрицательное решение (PDF, 428.43 KB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 410.91 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Провод заземления - 1 шт.
Комплект для навески корпуса -1шт.
Сальник - 6 шт.
Знак "Заземление" - 1 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 1 шт.
Метизы.
Инструкция по установке - 1 экз.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056675337 | 4606056675337 |
| Вес брутто, кг | 12.9 | 12.9 |
| Вес нетто, кг | 12.9 | 12.9 |
| Объем, м^3 | 0.046332 | 0.046332 |
| Длина, см | 66 | 66 |
| Высота, см | 15 | 13 |
| Ширина, см | 54 | 54 |
| Способ нанесения информации | На стикер | На стикер |
