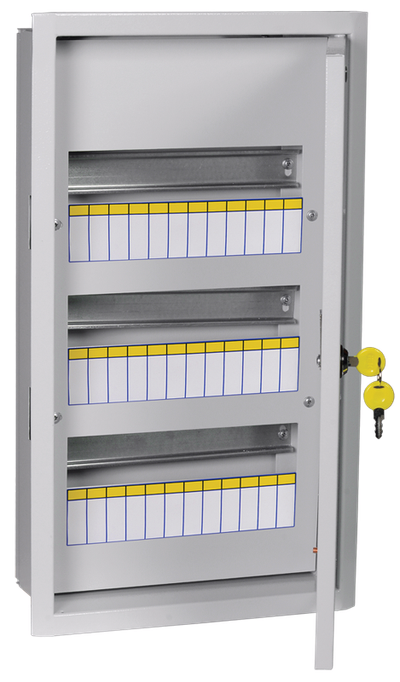

TITAN 3 Корпус металлический ЩРв-36 (540х310х120мм) IP31 IEK
Основные характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 36 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
Описание
Корпуса встраиваемые распределительные ЩРв TITAN 3 предназначены для сборки электрощитов в квартирах, коттеджах и административных зданиях. Оптимальная глубина шкафа обеспечивает идеальный баланс между удобством монтажа оборудования и возможностью установки его в неглубокие ниши. Классический лаконичный дизайн, линейка от 12 до 72 модулей позволят с лёгкостью подобрать решение к любой технической задаче в низком ценовом сегменте.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Съемная оперативная панель для защиты от токоведующих частей.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
- Жесткость конструкции.
Особенности конструкции
Технические характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 36 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
| Высота, мм | 540.0 |
| Ширина, мм | 310.0 |
| Глубина, мм | 120.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| Возможно расширение | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| DIN-рейка | Да |
| С прозрачной крышкой | Нет |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Нет |
| Монтажная глубина - ниши, мм | 505х275х125 |
Документация
Сертификаты
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 410.91 KB)
Экспертное заключение (PDF, 535.42 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Декларация 025 (PDF, 1.86 MB)
Отрицательное решение (PDF, 1.01 MB)
Отрицательное решение (PDF, 428.43 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 314.11 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Таблица маркировочная (12 модулей) - 3 шт.
Метизы.
Паспорт - 1 экз.
Таблица маркировочная
Знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056381849 | 4606056381849 |
| Вес брутто, кг | 5.3 | 5.3 |
| Вес нетто, кг | 4.9 | 4.9 |
| Объем, м^3 | 0.02417 | 0.02417 |
| Длина, см | 56.5 | 55.5 |
| Высота, см | 13.5 | 13 |
| Ширина, см | 33.5 | 33.5 |
| Способ нанесения информации | На стикер | На стикер |
