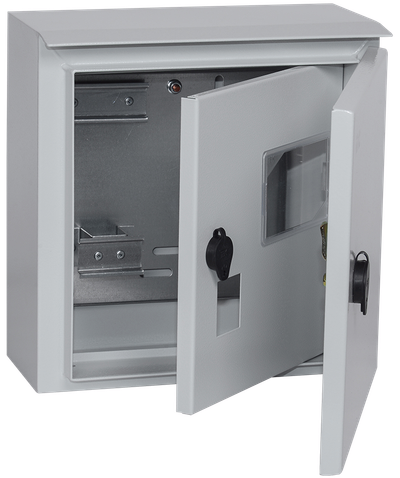

TITAN Корпус металлический ЩУ 1/1-1 (310х300х150мм) У1 IP66 IEK
Артикул:
Основные характеристики
| Тип монтажа | Навесной |
| Ширина, мм | 300 |
| Глубина, мм | 150 |
| Высота, мм | 310 |
| Номер цвета RAL | 7035 |
Описание
Предназначены для сборки вводно-учетных электрощитов с применением модульной аппаратуры, для ввода и учета электроэнергии в жилых и производственных помещениях.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Малогабаритная конструкция.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
- Установка под открытым небом.
Особенности конструкции
Технические характеристики
| Тип монтажа | Навесной |
| Ширина, мм | 300 |
| Глубина, мм | 150 |
| Высота, мм | 310 |
| Номер цвета RAL | 7035 |
| С откидной крышкой | Да |
| Защитное покрытие поверхности | Полиэфирная порошковая краска |
| Вес, кг | 5.30 |
| Монтажная глубина - ниши, мм | - |
| Толщина материала, мм | 0,8 |
| Ввод кабеля | Снизу |
| Материал | Листовая сталь |
| Количество модулей | 6 |
| Тип устанавливаемого счетчика | Однофазный |
| Класс электробезопасности | I |
| Возможность пломбировки | Да |
| Модификация | С раздельной оперативной панелью |
| С монтажной рейкой | Да |
| Количество счетчиков | 1 |
| Тип крышки | Со смотровым окошком |
| Климатическое исполнение | У1 |
| Степень защиты - IP | IP66 |
| Наличие замка в двери | Да |
| Фактура поверхности | Шагрень |
| Температура эксплуатации, °C | -45...40 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Монтаж
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Комплект для навески корпуса.
Сальник - 3 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 3 шт.
Знак "Осторожно! Электрическое напряжение" - 2 шт.
Метизы.
Инструкция по установке - 1 экз.
Паспорт - 1 экз.
Сальники
Знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056089585 | 4606056089585 |
| Вес брутто, кг | 5.2 | 5.2 |
| Вес нетто, кг | 5.3 | 5.3 |
| Объем, м^3 | 0.017952 | 0.017952 |
| Длина, см | 32.5 | 33 |
| Высота, см | 16 | 17 |
| Ширина, см | 31.5 | 32 |
| Способ нанесения информации | На стикер | На стикер |
