Ящик с рубильником и предохранителями ЯРП-400А У1 IP54 IEK
Основные характеристики
| Номин раб ток Ie, А | 400 |
| Типоразмеры плавких предохранителей | Прочее |
| Глубина корпуса, мм | 191 |
| Ширина корпуса, мм | 325 |
| Высота корпуса, мм | 663 |
Описание

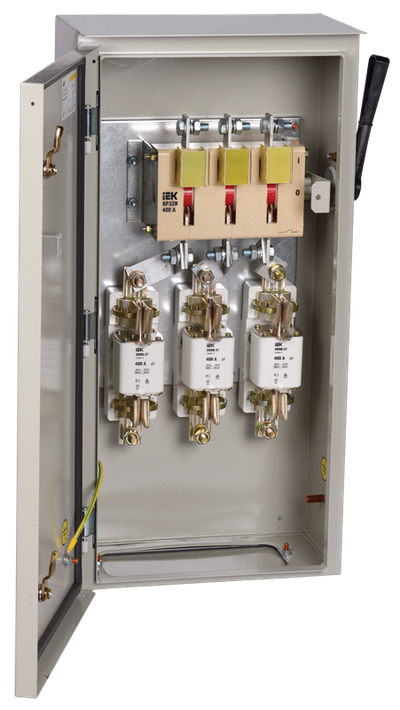

Предназначены для нечастых коммутаций и защиты от токов короткого замыкания в цепях трехфазного переменного тока напряжением 400/230 В частотой 50 Гц. Внутри корпуса установлены выключатель-разъединитель ВР-32И, три держателя предохранителей ДП-33 с предохранителем ППНИ-33. Ввод и вывод кабелей предусматривается снизу. Ручка управления выключателя - разъединителя ВР-32И выведена наружу.
Срок службы:
15 лет
Гарантия:
2 года
Преимущества
- Возможность установки на открытом воздухе.
- Высокий уровень электробезопасности.
- Полностью сварной корпус.
- Повышенная антикоррозийная стойкость.
- Сертификат соответствия.
Особенности конструкции
Дополнительный козырек корпуса предотвращает попадание грязи и воды при открытии дверцы.
Устройство запирания дверцы обеспечивает высокий уровень электробезопасности.
Уплотнение оси привода выключателя-разъединителя обеспечивает степень защиты IP54.
Герметичное уплотнение из вспененного полиуретана защищает от проникновения влаги и пыли.
Технические характеристики
| Номин раб ток Ie, А | 400 |
| Типоразмеры плавких предохранителей | Прочее |
| Глубина корпуса, мм | 191 |
| Ширина корпуса, мм | 325 |
| Высота корпуса, мм | 663 |
| Степень защиты - IP | IP54 |
| Номин раб напряжение, В | 400 |
| Плавкие предохран для выкл-разъединителей | Прочее |
| Номин напряжение изоляции Ui, В | 400 |
| Номин частота, Гц | 50 |
| Номин импульсное напряжение, кВ | 6 |
| Прочность при коротких замыканиях, кА | 4,5 |
| Количество полюсов | - |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
ЯРП - 1 шт.
Ключ замка двери - 1 шт.
Комплект для установки на стену с крепежом - 1 шт.
Ручка управления рубильником ВР32И - 1 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056314045 | 4606056314045 |
| Вес брутто, кг | 16.4 | 16.4 |
| Вес нетто, кг | 15.6 | 15.6 |
| Объем, м^3 | 0.04692 | 0.04692 |
| Длина, см | 67.5 | 68 |
| Высота, см | 19.1 | 20 |
| Ширина, см | 33.5 | 34.5 |
| Способ нанесения информации | На стикер | На стикер |
