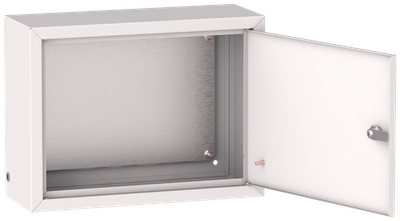

Корпус металлический ЩМП-30.40.15 УХЛ3 IP31 IEK
Новинка
Артикул:
Основные характеристики
| Высота, мм | 300 |
| Ширина, мм | 400 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
Описание
Сварной металлический корпус со съемной монтажной панелью для установки внутри помещений. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Преимущества
- Широкий размерный ряд.
- Двойная заковка корпуса обеспечивает прочность конструкции.
- Съемная дверь — удобство монтажа.
- Задняя стенка корпуса имеет непрерывный сварной шов по всему периметру — дополнительная жесткость конструкци.
- Провод заземления и знаки электробезопасности входят в базовую комплектацию корпуса.
- Наличие отверстий под кабельный ввод для удобства монтажа.
- Установленный замок с секретностью.
Технические характеристики
| Высота, мм | 300 |
| Ширина, мм | 400 |
| Глубина, мм | 150 |
| Степень защиты - IP | IP31 |
| Климатическое исполнение | УХЛ3 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Количество модулей | - |
| Тип монтажа | Поверхностного монтажа |
| Монтажная глубина - ниши, мм | - |
| Толщина двери или крышки шкафа, мм | 0,8 |
| Тип дверцы - люка | Одинарный/единичный |
| Наличие замка в двери | Да |
| Температура эксплуатации, °C | -60...40 |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Угол открытия двери, ° | 105 |
| Вес, кг | 5,0 |
| Защитное покрытие поверхности | Эпоксидно-полиэфирная краска |
| Толщина стенки шкафа, мм | 0.8 |
| Количество вводов | 3 |
| Возможно расширение | Нет |
| С монтажной платой | Да |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Материал корпуса | Сталь |
| Ввод кабеля | Снизу |
| Фактура поверхности | Шагрень |
| Толщина металла, мм | 0,8 |
| Вид установки | Навесной, напольный |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Знак "Острожно! Электрическое напряжение" - 1 шт.
Знак "Заземление" - 2 шт.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4630293808449 | 4630293808449 |
| Вес брутто, кг | 5 | 5 |
| Вес нетто, кг | 5 | 5 |
| Объем, м^3 | 0.018 | 0.018 |
| Длина, см | 15 | 15 |
| Высота, см | 30 | 30 |
| Ширина, см | 40 | 40 |
| Способ нанесения информации | На стикер | На стикер |
