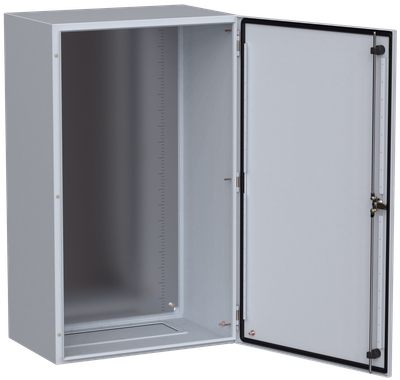

TITAN 5 Корпус металлический ЩМП-100.60.30 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 1000 |
| Ширина, мм | 600 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 1000 |
| Ширина, мм | 600 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Номин ток - In, А | 630 |
| Подходит для применения вне помещений | Да |
| Температура эксплуатации, °C | -60...40 |
| Тип монтажа | Поверхностного монтажа |
| Толщина стенки шкафа, мм | 1.4 |
| Толщина металла, мм | 1,4 |
| Макс статическая нагрузка на дверь / оболочку, Н | 300 / 1900 |
| Вид установки | Навесной |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Возможно расширение | Нет |
| Ввод кабеля | Снизу |
| Подходит для использ вне помещений-уличный | Да |
| Тип дверцы - люка | Одинарный/единичный |
| Материал корпуса | Сталь |
| Монтажная глубина - ниши, мм | - |
| Защитное покрытие поверхности | Порошковая окраска |
| С замком | Да |
| С монтажной платой | Да |
| Фактура поверхности | Шагрень |
| Количество модулей | - |
| Цвет | Серый |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Прозрачная дверца или крышка | Нет |
| Наличие замка в двери | Да |
| Вес, кг | 41,54 |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Сертификат добровольный (PDF, 277.58 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Декларация 025 (PDF, 1.86 MB)
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Декларация 025 (PDF, 1.43 MB)
Сертификат добровольный (PDF, 410.91 KB)
Сертификат добровольный (PDF, 579.32 KB)
Отказное письмо 043 (PDF, 12.27 MB)
Морской регистр (PDF, 1.77 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат добровольный (PDF, 1.77 MB)
Отрицательное решение (PDF, 428.43 KB)
Сертификат добровольный (PDF, 515.21 KB)
Сертификат добровольный (PDF, 314.11 KB)
Экспертное заключение (PDF, 328.43 KB)
Сертификат добровольный (PDF, 579.32 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 6 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084293265 | 4610084293265 |
| Вес брутто, кг | 44.2 | 44.2 |
| Вес нетто, кг | 41.54 | 41.54 |
| Объем, м^3 | 0.210738 | 0.210738 |
| Длина, см | 32 | 33 |
| Высота, см | 102 | 103 |
| Ширина, см | 62 | 62 |
| Способ нанесения информации | На стикер | На стикер |
