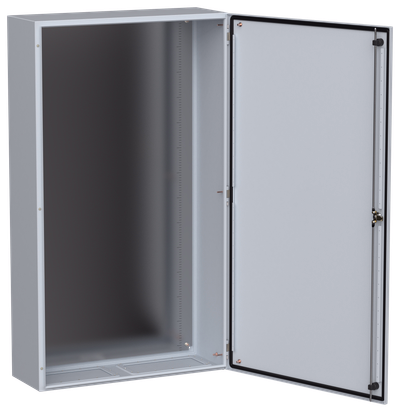

TITAN 5 Корпус металлический ЩМП-140.80.30 УХЛ1 IP66 IEK
- Видео
Основные характеристики
| Высота, мм | 1400 |
| Ширина, мм | 800 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
Описание
Корпуса ЩМП TITAN 5 - это новое решение для сборки ответственных щитов автоматизации, обеспечивающее высочайший уровень механической и климатической защиты установленного оборудования. Современное роботизированное производство и уникальная конструкция гарантируют премиальное качество, надежность и долговечность корпусов серии TITAN.
Срок службы:
15 лет
Гарантия:
5 лет
Преимущества
- Высокая степень защиты IP66, УХЛ1 - возможность уличного использования корпусов под открытым небом.
- Грунтование перед окрашиванием – максимальная защита от коррозии.
- Трехточечное запирание двери одним поворотом ключа (для корпусов высотой от 500 мм).
- Двойная заковка кромок по периметру двери и оболочки обеспечивает дополнительную жесткость корпуса.
- Комплект для навески и провод заземления входят в базовую комплектацию корпуса.
Особенности конструкции
Технические характеристики
| Высота, мм | 1400 |
| Ширина, мм | 800 |
| Глубина, мм | 300 |
| Степень защиты - IP | IP66 |
| Климатическое исполнение | УХЛ1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Монтажная глубина - ниши, мм | - |
| Ввод кабеля | Снизу |
| Макс статическая нагрузка на дверь / оболочку, Н | 300 / 2300 |
| Толщина стенки шкафа, мм | 1.4 |
| Количество модулей | - |
| Толщина двери или крышки шкафа, мм | 1,4 |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Тип монтажа | Поверхностного монтажа |
| Материал корпуса | Сталь |
| Тип дверцы - люка | Одинарный/единичный |
| Номин ток - In, А | 630 |
| Защитное покрытие поверхности | Порошковая окраска |
| Наличие замка в двери | Да |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Прозрачная дверца или крышка | Нет |
| С замком | Да |
| Возможно расширение | Нет |
| Толщина металла, мм | 1,4 |
| Подходит для использ вне помещений-уличный | Да |
| С монтажной платой | Да |
| Подходит для применения вне помещений | Да |
| Вид установки | Навесной |
| Вес, кг | 58,18 |
| Цвет | Серый |
| Фактура поверхности | Шагрень |
| Температура эксплуатации, °C | -60...40 |
Документация
Сертификаты
Экспертное заключение (PDF, 535.42 KB)
Сертификат добровольный (PDF, 277.58 KB)
Декларация 025 (PDF, 893.57 KB)
Отказное письмо 123-ФЗ (PDF, 24.90 MB)
Отказное письмо 043 (PDF, 12.27 MB)
Отказное письмо ФЗ-123 (PDF, 29.15 MB)
Отказное письмо 123-ФЗ (PDF, 12.57 MB)
Сертификат происхождения товара (СТ-1) (PDF, 285.33 KB)
Сертификат добровольный (PDF, 515.21 KB)
Отказное письмо 043 (PDF, 24.55 MB)
Сертификат добровольный (PDF, 314.11 KB)
Сертификат добровольный (PDF, 410.91 KB)
Отрицательное решение (PDF, 428.43 KB)
Экспертное заключение (PDF, 328.43 KB)
Сертификат добровольный (PDF, 579.32 KB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Болт фланцевый М6х14 - 4 шт.
Гайка фланцевая М6 - 4 шт.
Гайка фланцевая М8 - 2 шт.
Зацеп - 4 шт.
Втулка - 4 шт.
Провод заземления - 1 шт.
Ключ - 1 шт.
Кольцо 006-012-25 - 4 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Инструкция по монтажу - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084736342 | 4610084736342 |
| Вес брутто, кг | 58.18 | 58.18 |
| Вес нетто, кг | 57.98 | 57.98 |
| Объем, м^3 | 0.372944 | 0.372944 |
| Длина, см | 32 | 32 |
| Высота, см | 143 | 143 |
| Ширина, см | 81.5 | 81.5 |
| Способ нанесения информации | На стикер | На стикер |
