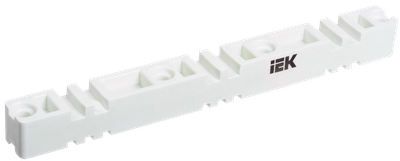

Изолятор шинный плоский ИШП 3P для шин 5мм и 10мм 370мм IEK
Артикул:
Основные характеристики
Количество полюсов | 3 |
Макс. номин. ток, А | 3300 |
Пакет шин 5(3), 10(2) | Да |
Расстояние между шинами, мм | 125 |
Номин раб напряжение, В | 400 |
Описание
Предназначены для крепления и изоляции силовых токоведущих шин в электрических распределительных шкафах и щитах с номинальным током от 250 до 4000 A. Используются для организации шинных сборок и установки различных ответвлений от центральных шин при сборке щитов НКУ различного назначения. Изолятор имеет 2-х или 3-х фазное исполнение и обеспечивают крепление шин толщиной 5 и 10 мм. Выполнены из SMC материала.
Срок службы:
5 лет
Гарантия:
1 год
Преимущества
- Удобный и быстрый монтаж кабельных трасс.
- Высокая прочность SMC материала изолятора гарантирует устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
- Универсальный изолятор обеспечивает возможность применения от 1 до 3 медных или алюминиевых шин толщиной от 5 до 10 мм на токи от 250 до 4000 А.
- Широкий ассортиментный ряд изоляторов соединительных шпилек позволяет использовать шины толщиной до 120 мм.
Особенности конструкции
Технические характеристики
Количество полюсов | 3 |
Макс. номин. ток, А | 3300 |
Пакет шин 5(3), 10(2) | Да |
Расстояние между шинами, мм | 125 |
Номин раб напряжение, В | 400 |
Температура эксплуатации, °C | -40...60 |
Кратковрем выдерж напряж промышл частоты, кВ | 8.0 |
Предел прочности на изгиб, Мпа | 123 |
Диам отв под крепежные болты в шинах, мм | 12.0 |
Высота, мм | 35.0 |
Глубина, мм | 35.0 |
Цвет | Белый |
Материал | Полиэстер SMC |
Толщина шин, мм | 5 и 10 |
Ударная вязкость, кДж на м2 | ≥ 25 |
Категория горючести по ГОСТ 28157 | ПВ-0 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 2 | 24 |
Единицы измерения | шт | шт |
Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС |
Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
Штрихкод | 4606056553642 | 4606056553659 |
Вес брутто, кг | 1.117 | 13.4 |
Вес нетто, кг | ||
Объем, м^3 | 0.0009065 | 0.01368 |
Длина, см | 37 | 38 |
Высота, см | 3.5 | 16 |
Ширина, см | 7 | 22.5 |
Способ нанесения информации | На стикер | На стикер |
