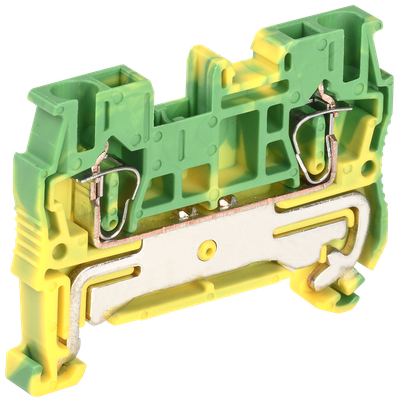

Клемма пружинная КПИ 2в-2,5-PEN IEK
Основные характеристики
| Модель или исполнение | Заземляющая PEN |
| Сечение многожильного провода без наконечника, мм² | 2,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Желто-зеленый |
| Количество уровней | 1 |
Описание
Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку. Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки. Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры. Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Пружинный зажим обеспечивает надежное газонепроницаемое соединение, улучшенную вибростойкость и герметичность.
Особенности конструкции
Корпус выполнен из материала, не поддерживающего горение (UL94 V0).
Больше возможностей для маркировки упрощает эксплуатацию реализованных решений.
Наличие двойного функционального ряда перемычек облегчает задачу распределения потенциалов.
Постоянное усилие прижима провода вне зависимости от условий сборки.
Технические характеристики
| Модель или исполнение | Заземляющая PEN |
| Сечение многожильного провода без наконечника, мм² | 2,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Желто-зеленый |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Количество полюсов | 1 |
| Материал корпуса | Полиамид 6.6 |
| Сечение одножильного жёсткого провода, мм² | 0,2...4 |
| Сечение многожильного гибкого провода, мм² | 0,2...2,5 |
| Номин ток In, А | 31.0 |
| Номин раб напряжение, В | 800 |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Место соединения | Сбоку (поперечное) |
| Материал изоляции корпуса | Прочее |
| Рабочая температура, °C | -40...85 |
| Класс негорючести изоляц материала UL94 | V0 |
| Ширина или размер ячейки, мм | 5.2 |
| Длина, мм | 49.30 |
| Требуется торцевая изолирующая пластина | Да |
| Возможно использовать с функцией PEN | Да |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 2000 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056510881 | 4606056510898 |
| Вес брутто, кг | 0.575 | 23 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.00075 | 0.03 |
| Длина, см | 21.8 | 45 |
| Высота, см | 5 | 23 |
| Ширина, см | 7.8 | 29.5 |
| Способ нанесения информации | На стикер | На стикер |
