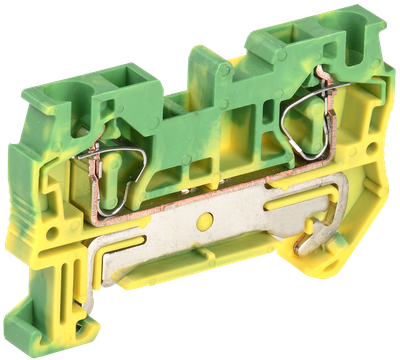

Клемма пружинная КПИ 2в-4-PEN IEK
Основные характеристики
| Модель или исполнение | Заземляющая PEN |
| Сечение многожильного провода без наконечника, мм² | 4 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Желто-зеленый |
| Количество уровней | 1 |
Описание
Пружинные клеммы предназначены для постоянного, безопасного и компактного соединения проводников различных сечений в упорядоченных системах распределения внутри электротехнических шкафов. Применяются для крепления фазных, нулевых и защитных проводников. Использование пружинной системы зажима позволяет сделать процесс подключения проводников максимально простым и быстрым. Устанавливаются на DIN-рейку. Возможно подключение проводников номинального сечения как с кабельными наконечниками, так и без предварительной подготовки. Изоляционный корпус выполнен из эластичного и ударопрочного огнестойкого полиамида, обладающего превосходной стойкостью к воздействию агрессивных сред и температуры. Широкий набор дополнительных принадлежностей: заглушки, маркировочные пластины, перемычки.
Срок службы:
15 лет
Гарантия:
1 год
Преимущества
- Пружинный зажим обеспечивает надежное газонепроницаемое соединение, улучшенную вибростойкость и герметичность.
Особенности конструкции
Корпус выполнен из материала, не поддерживающего горение (UL94 V0).
Простое и быстрое крепление провода упрощает процесс автоматизации проектирования.
Надежный монтаж и легкий демонтаж на DIN-рейке за счет удобной конструкции.
Наличие двойного функционального ряда перемычек облегчает задачу распределения потенциалов.
Технические характеристики
| Модель или исполнение | Заземляющая PEN |
| Сечение многожильного провода без наконечника, мм² | 4 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Желто-зеленый |
| Количество уровней | 1 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Сечение одножильного жёсткого провода, мм² | 0,2...6 |
| Сечение многожильного гибкого провода, мм² | 0,2...4 |
| Номин ток In, А | 41.0 |
| Номин раб напряжение, В | 800 |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Место соединения | Сбоку (поперечное) |
| Материал изоляции корпуса | Прочее |
| Рабочая температура, °C | -40...85 |
| Класс негорючести изоляц материала UL94 | V0 |
| Ширина или размер ячейки, мм | 6.2 |
| Длина, мм | 56.30 |
| Требуется торцевая изолирующая пластина | Да |
| Возможно использовать с функцией PEN | Да |
| Количество полюсов | 1 |
| Материал корпуса | Полиамид 6.6 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 40 | 480 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056510621 | 4606056087932 |
| Вес брутто, кг | 0.55 | 6.6 |
| Вес нетто, кг | ||
| Объем, м^3 | 0.0008502 | 0.010206 |
| Длина, см | 21.8 | 27 |
| Высота, см | 5 | 14 |
| Ширина, см | 7.8 | 27 |
| Способ нанесения информации | На стикер | На стикер |
