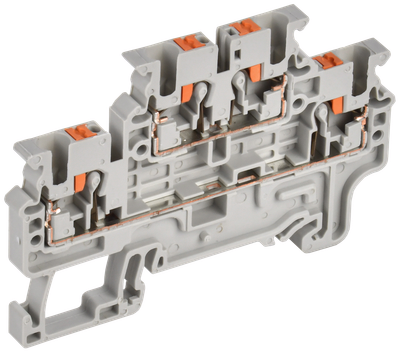

Колодка клеммная CP-ML двухуровневая 2,5мм2 серая IEK
- Видео
Артикул:
Основные характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...2,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Серый |
| Количество уровней | 2 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
Описание
Клеммные колодки Push-In серии CP имеют специальную систему соединения, позволяющую подключать провода без использования инструментов. Кабель с наконечниками и одножильные провода можно напрямую подключить в зажим для выполнения соединений. Кнопка должна быть нажата для использования гибкого кабеля без наконечника для подключения. Многоуровневые клеммные колодки серии СР-ML представляют собой компактные двух- и трехуровневые клеммы типа Push-In. Эти клеммные колодки используются в приложениях с высокой плотностью проводки. Соединения и перемычки возможны на всех уровнях.
Преимущества
- Компактная конструкция клемм.
- Двухуровневые клеммные колодки обеспечивают экономию места в монтажном шкафу.
- Присоединение проводников без использования дополнительных инструментов.
- Удобное отсоединение проводников с помощью нажатия на кнопку.
- Высококачественные пружины Push-In из нержавеющей стали обеспечивают надежное виброустойчивое соединение.
- Подходит для всех типов проводов сечением от 1,5 до 10 мм2.
- Большой ассортимент дополнительных аксессуаров.
Технические характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...2,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Серый |
| Количество уровней | 2 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Длина, мм | 72.70 |
| Количество полюсов | 2 |
| Номин раб напряжение, В | 1000 |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Место соединения | Сверху |
| Рабочая температура, °C | -40...85 |
| Сечение одножильного жёсткого провода, мм² | 0,2...4 |
| Сечение многожильного гибкого провода, мм² | 0,2...2,5 |
| Кол-во мест крепления зажимов на уровень | 2 |
| Материал корпуса | Полиамид 6.6 |
| Номин ток In, А | 24 |
| Требуется торцевая изолирующая пластина | Да |
| Материал изоляции корпуса | Прочее |
| Ширина или размер ячейки, мм | 5.0 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 700 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084503685 | 4610084787757 |
| Вес брутто, кг | 0.547 | 7.658 |
| Вес нетто, кг | 0.55 | 7.7 |
| Объем, м^3 | 0.0024 | 0.0336 |
| Длина, см | 15.7 | 52 |
| Высота, см | 5.2 | 20 |
| Ширина, см | 13 | 32.2 |
| Способ нанесения информации | На стикер | На стикер |
