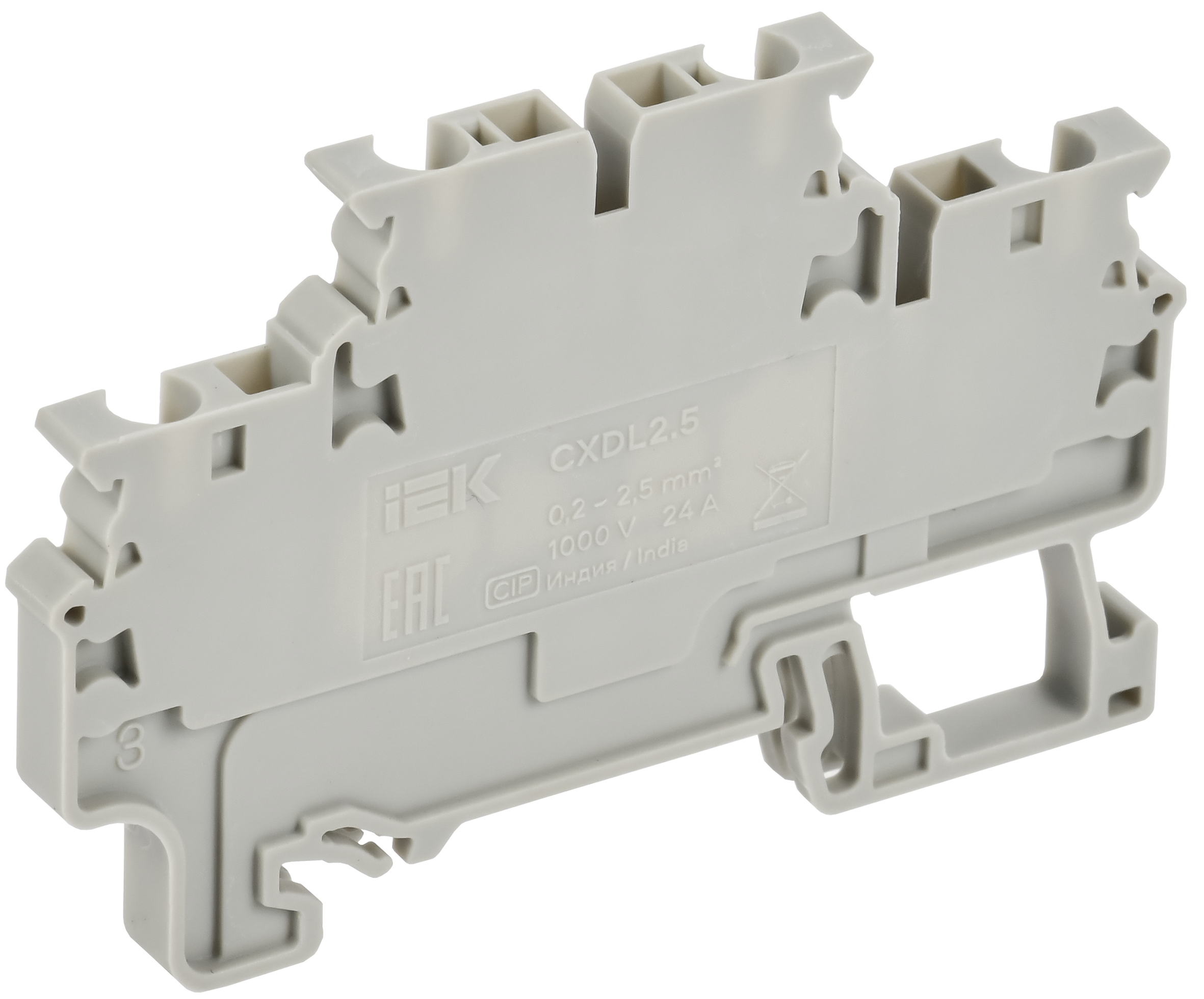

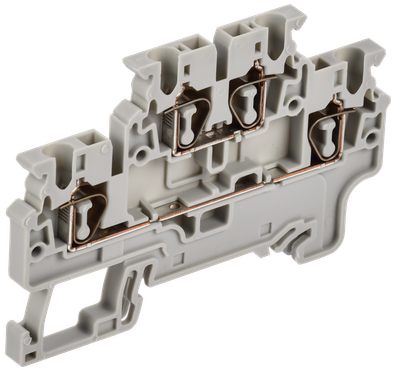

ARMAFIX Клемма пружинная 2 уровня CXDL2.5 IEK
Новинка
Артикул:
Основные характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...2,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Серый |
| Количество уровней | 2 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
Описание
Пружинные клеммы серии CX оснащены зажимами с клеточной натяжной пружиной и подходят для различных типов проводников. Усилие зажима постоянно, что обеспечивает надежный контакт с проводником. Наличие нескольких терминалов на одной клеммной колодке позволяют подключить от 2-х до 4-х проводников к одной клемме. Пружинные клеммы максимально подходят как для типового применения, так и для условий с высокими вибронагрузками - морской и ж/д транспорт
Срок службы:
10 лет
Гарантия:
5 лет
Преимущества
- Обеспечивают надёжный электрический контакт.
- Зажим приводится в действие инструментом (шлицевая отвертка).
- Имеют максимальную стойкость к воздействию вибрации.
- До 40% экономия времени монтажа по сравнению с винтовой серией.
- Втычные перемычки сокращают время монтажа.
- Два ряда для шунтирования перемычек - вариативность соединений.
Технические характеристики
| Сечение многожильного провода без наконечника, мм² | 0,2...2,5 |
| Тип монтажа | DIN-рейка (стандарт) 35 мм |
| Цвет | Серый |
| Количество уровней | 2 |
| Тип электрич соединения 1 | Соединение с пружинным зажимом |
| Длина, мм | 71.00 |
| Количество полюсов | 2 |
| Высота самой нижней позиции для монтажа, мм | 49.5 |
| Кол-во мест крепления зажимов на уровень | 2 |
| Сечение одножильного жёсткого провода, мм² | 0,2...4,0 |
| Ширина или размер ячейки, мм | 5.0 |
| Номин раб напряжение, В | 1000 |
| Место соединения | Сверху |
| Сечение многожильного гибкого провода, мм² | 0,2...2,5 |
| Требуется торцевая изолирующая пластина | Да |
| Рабочая температура, °C | -40...85 |
| Соединенные внутренне звенья | Нет |
| Проверенная на взрывоопасность по Ex e | Нет |
| Сечение многожильного провода с наконечником, мм² | 0,2...2,5 |
| Тип электрич соединения 2 | Соединение с пружинным зажимом |
| Номин ток In, А | 24 |
| Материал изоляции корпуса | Термопласт |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 50 | 1500 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4630293306112 | 4630293306273 |
| Вес брутто, кг | 0.6 | 18 |
| Вес нетто, кг | 0.516 | 15.468 |
| Объем, м^3 | 0.0017 | 0.051 |
| Длина, см | 16.2 | 51 |
| Высота, см | 5.8 | 29.3 |
| Ширина, см | 13.4 | 34.3 |
| Способ нанесения информации | На стикер | На стикер |
